(렌즈클리닝) Nikkor-Macro MF 55mm F2.8 Ai-s / 분해 청소

Prologue

이제 동장군이 물러가고 따뜻한 봄이 오면서 접사의 계절이 오고 있습니다.

부득이하게 접사렌즈가 없습니다. 그래서 장터링을 하면서 저렴한 니콘 수동 매크로렌즈를 구입했습니다.

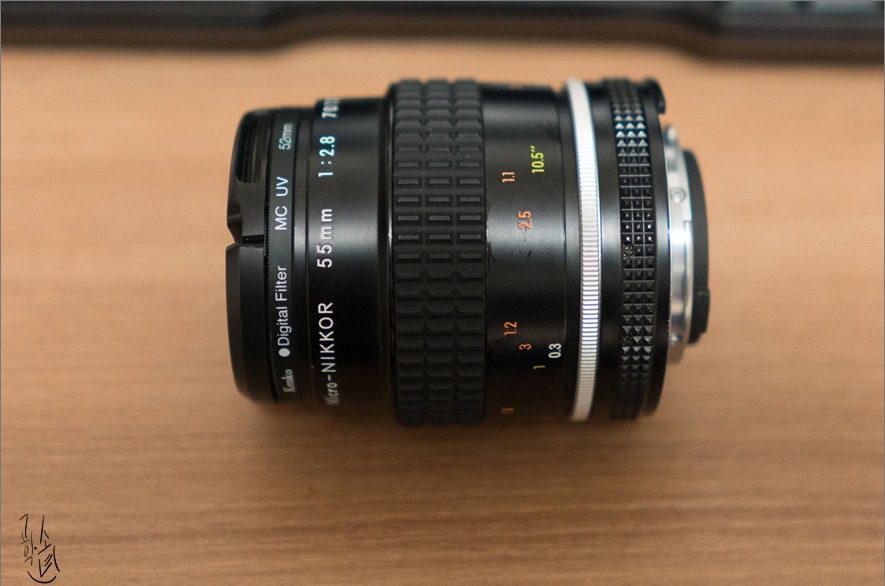

렌즈의 명칭은 니콘 마크로 55mm F/2.8 Ai-s (Macro-Nikkor MF 55mm F/2.8 Ais) 렌즈입니다.

매크로렌즈 특성상 Auto Focus는 크게 불편함이 없는데 배율이 1:2라는 점이 아쉽습니다.

Macro-NIKKOR 55m 1:2.8

렌스 사양

초점거리 : 55mm

최소 조리개 : F/22

최대 조리개 : F/2.8

크기 : 63.5Φ x 60.9mm

무게 : 285g

Nikkor 수동 렌즈는 사자마자 분해하는 습관(?)이 있어서 이번에도 분해하고 청소하고 오일도 다시 도포했습니다.

OverHaul (분해 청소)

다른 Nikkor MF 렌즈와 다르게 접안 부만 분해하면 모든 분해를 할 수 있습니다.

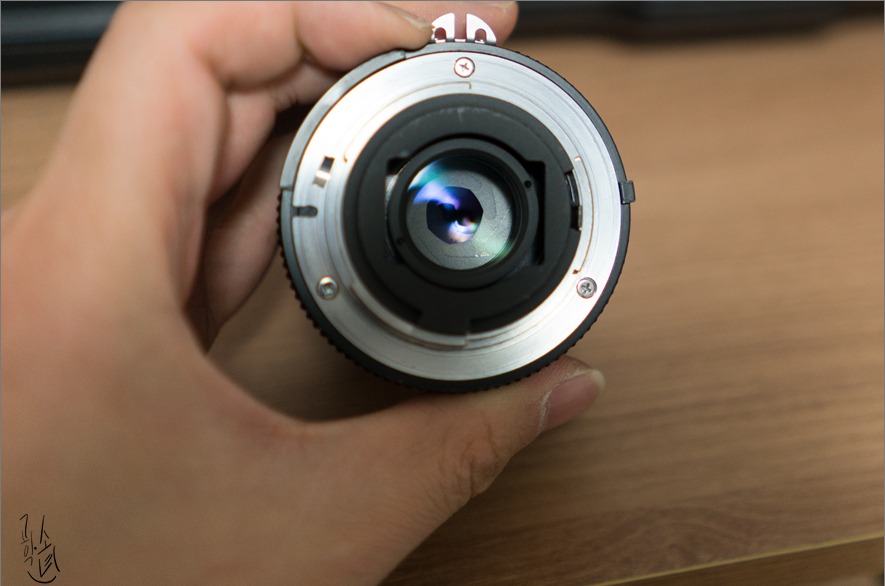

마운트링 3개의 나사를 탈거합니다.

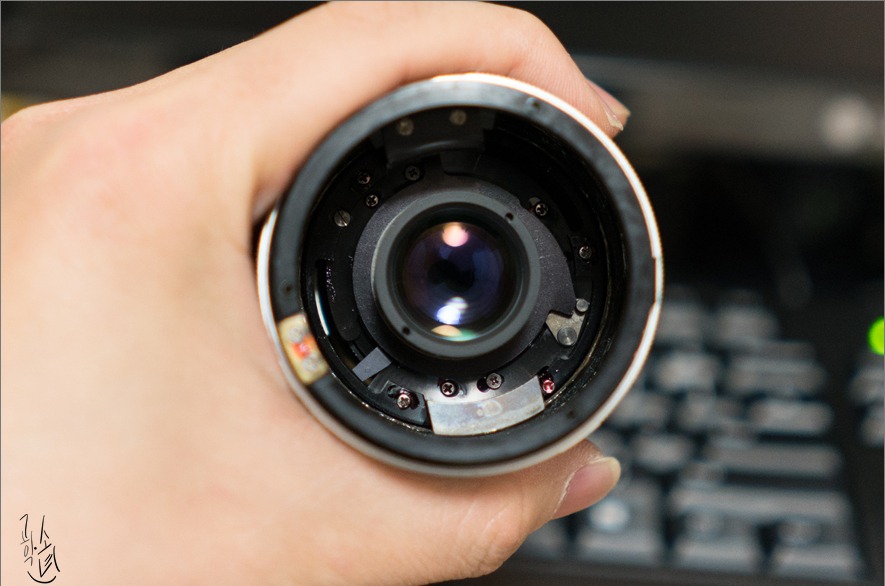

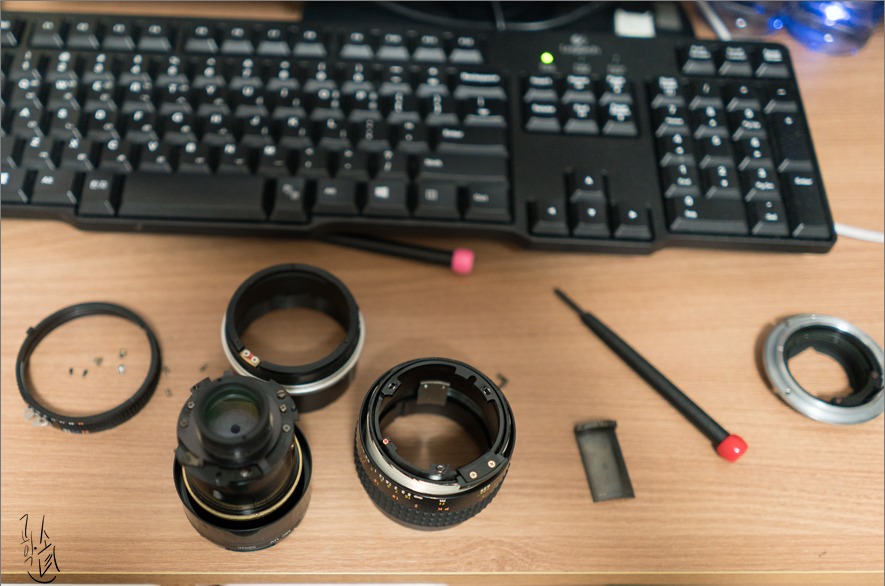

일단 뒤 뚜껑을 오픈했습니다.

역시 오래된 렌즈답게 헬리 코이드에 구리스들이 엉망입니다.

뭐 스무드한 느낌이 오래된 기름 느낌이라 썩 좋지 않았습니다.

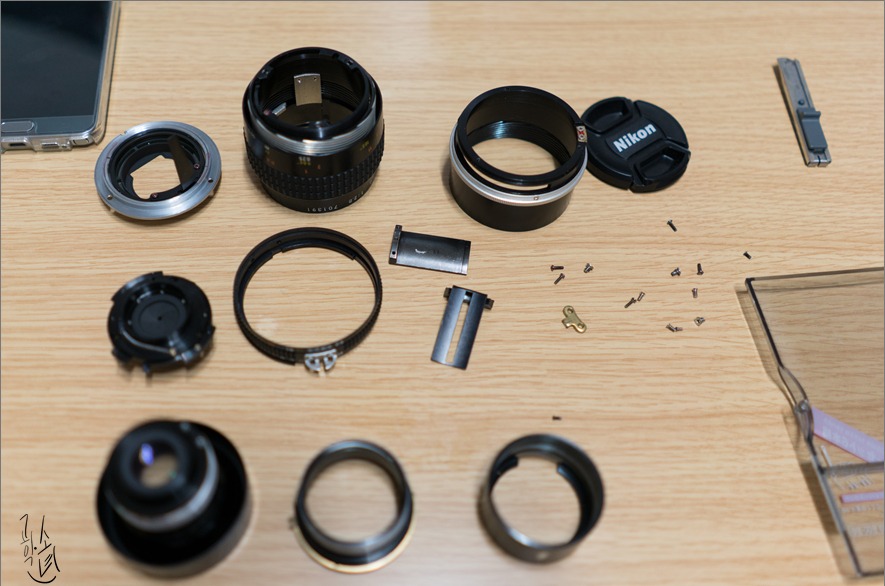

뒤 뚜껑을 열고, 조리개 조절링을 분해하고, 렌즈 뭉치를 분리하면 복잡한 초점 조절을 위한 5~6개의 헬리 코이드가 있는데 괜히 열었다는 느낌이 듭니다.

다른 Nikkor의 단순한 단렌즈와 다르게 매크로렌즈는 경통이 많이 나와야 해서 그런지 헬리 코이드가 많았고, 각각의 헬리 코이드를 제 경험으로만 역 조립을 해야 하는 상황이라 정말 애먹었습니다.

그래도 잘했다는 생각이 든 것은 헬리 코이드에는 무조건 구리스가 도포되어있는데 오래되면 찐득거리고 물처럼 되는데 딱 아내고 새로 구리스를 도포해야 합니다.

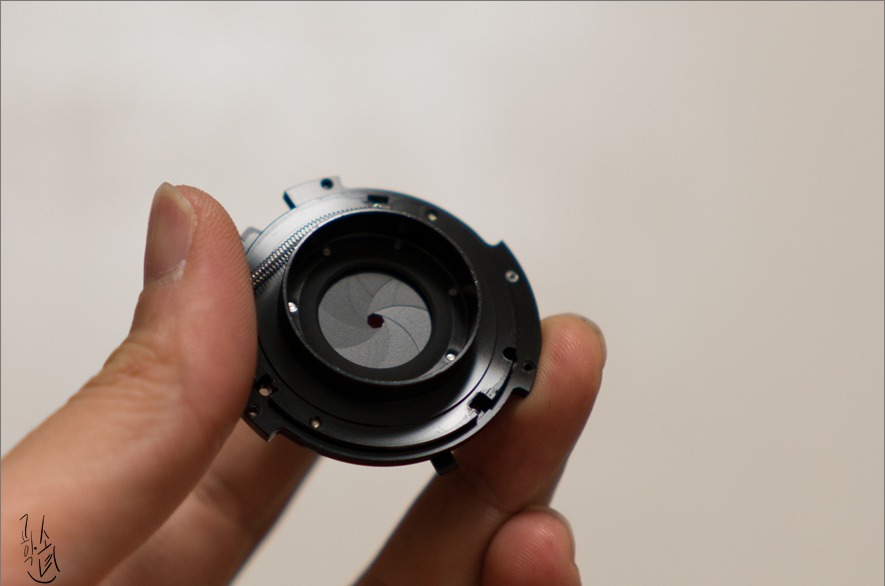

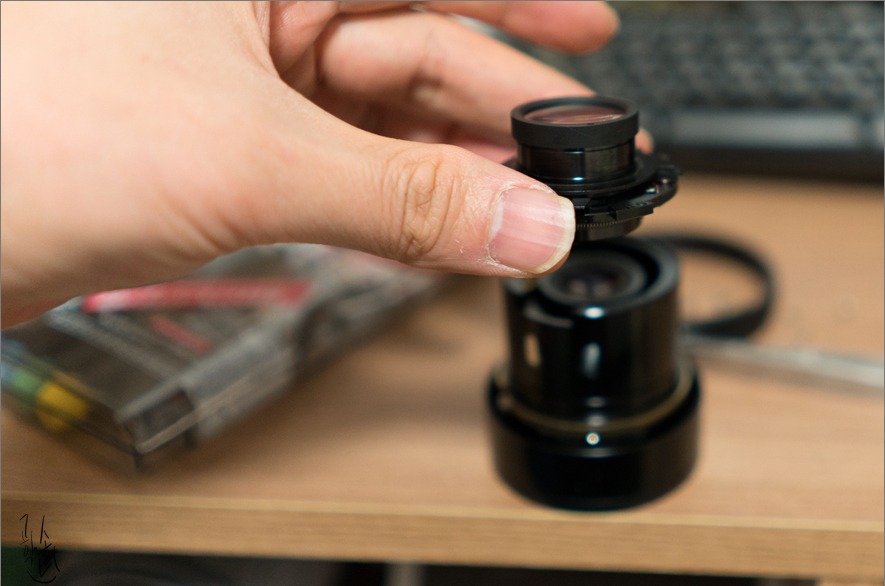

이 렌즈의 조리개 뭉치입니다. 역시 니코르 수동 렌즈와 별반 다르지 않습니다.

약간의 기름 흔적이 있지만 영향이 없어서 완전히 분해하지는 않고, 솜뭉치로 살짝 닦아 냅니다.

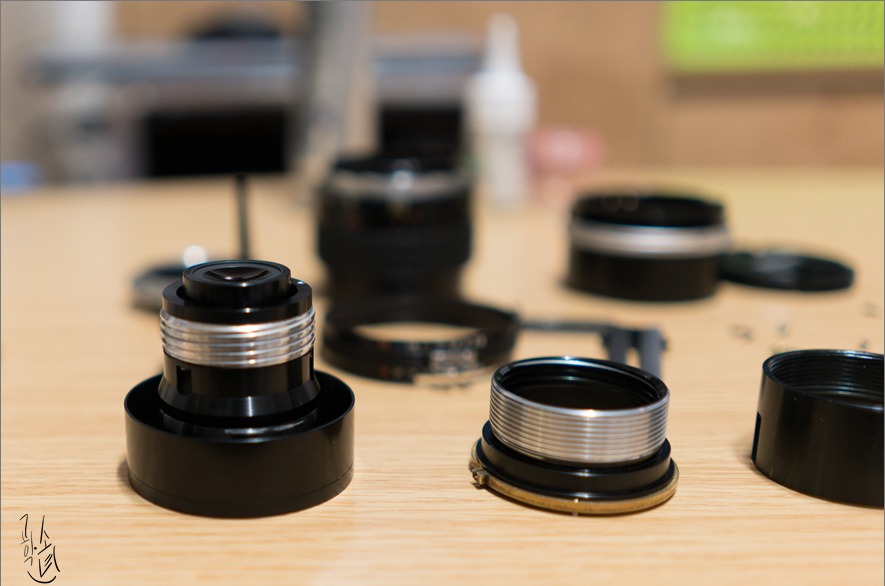

더러운(?) 헬리 코이드의 찌든 기름때를 깨끗하게 딱 아내니 반짝반짝합니다.

그리고 제가 가지고 있는 구리스를 소량 도포해줍니다.

역순으로 조립을 해줍니다.

최소초점거리에서 무한대 거리까지 영점 조절하느라 정말 애먹었습니다.

하지만 몇 시간(ㅠ,.ㅠ)을 만지다 보니 구조를 이해하게 되었고, 바로 영점 조절하고 재조립 진행했습니다.

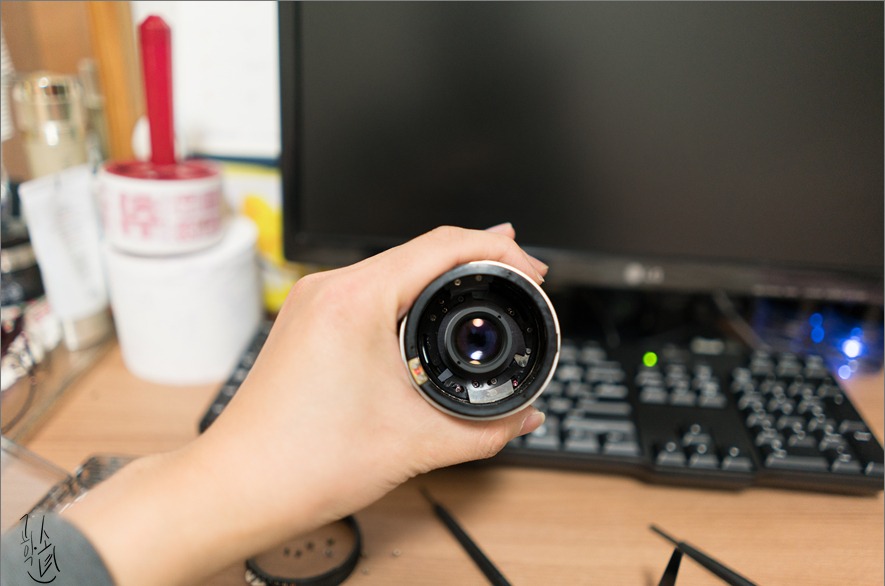

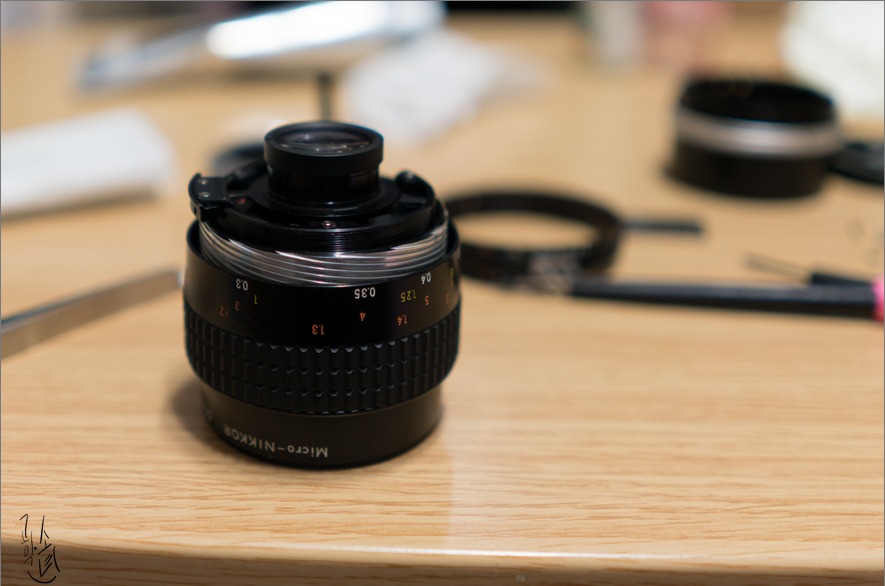

거의 다 왔습니다. 조리개 조절링과 마운트링을 조립만 하면 됩니다.

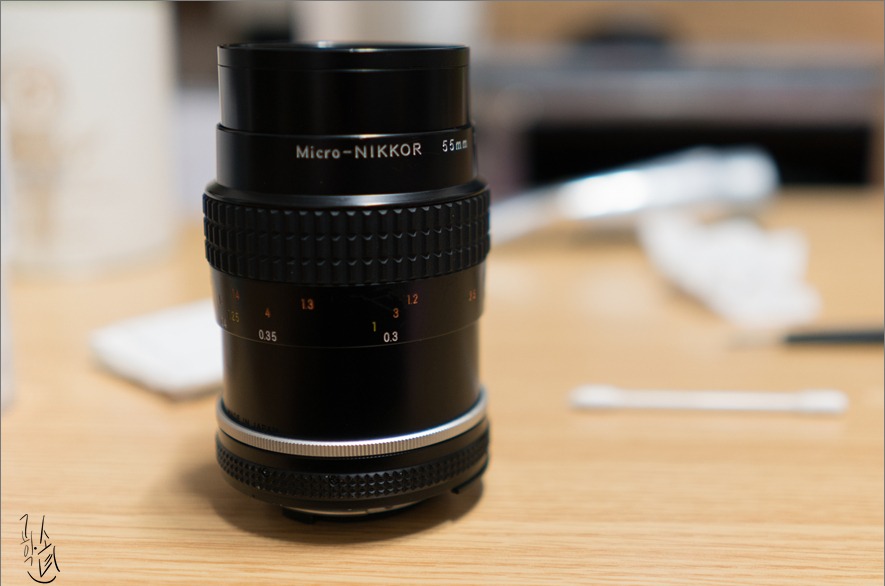

힘들게 재조립 완료

찐득한 느낌의 초점링 조작감은 사라지고, 부드럽게 미끄러지는 듯한 느낌이 살아납니다.

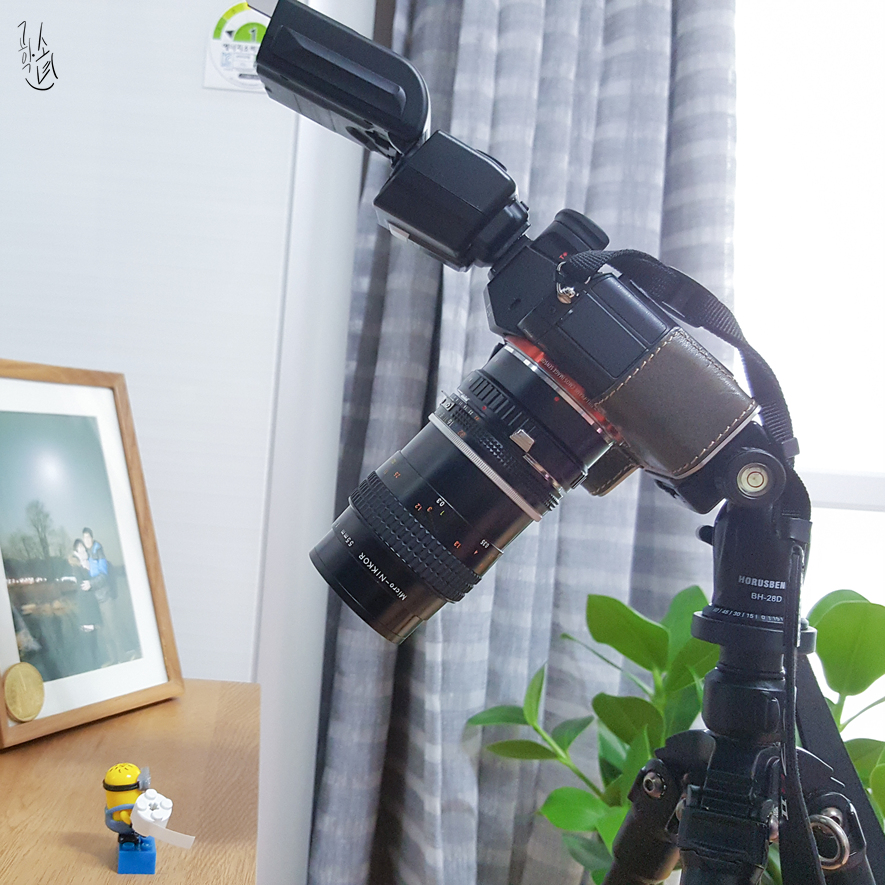

분해 청소한 렌즈를 A7RII에 마운트 하고 초점거리 확인까지 완료했습니다.

Sample Photo

역시 매크로렌즈의 접사력은 일품

오래된 수동 렌즈이지만 명품 계열에 손꼽히는 이 렌즈의 해상력은 참 좋은 듯합니다.

Epilogue

표준 초점거리를 갖고 있는 접사렌즈는 수동도 불편함이 없다고 생각합니다.

그래서 잠시나마 사용해본 결과 수동에 대한 불편함은 없었고, 다만 배율이 1:2라는 점이 크게 아쉬움으로 다가옵니다.

하지만 Sony A7RII에서 55.8 (SEL55F18ZA)가 최소 초점거리가 워낙 길기 때문에 간이 접사가 안되는 상황에서

니콘 마크로 55mm는 좋은 대안이 될 수 있다고 생각합니다.

점점 Nikkor 렌즈 분해 수리도 4가지 정도 할 줄 알게 되었습니다. 다른 니코르 수동 렌즈를 구입해서 또 분해하고 싶어집니다.

긴 글과 사진 봐주셔서 감사합니다.

글, 사진 @ 공학소년
