(렌즈클리닝) Nikkor MF 28mm F3.5 / 오버홀

안녕하세요 공학소년입니다.

설날의 여유로움을 틈타서 니콘 수동 렌즈 분해 소지를 했습니다.

Prologue

이번에 분해 소지할 렌즈는

Nikon 社 Nikkor MF 28mm F/3.5 Ai

초점거리 : 28mm

렌즈 구성: 6군 6매

최소 조리개 : F3.5

최대 조리개 : F22

크기 : 63.5Φ x 46.5mm

무게 : 235g

개인적인 소견으로 니콘 수동 렌즈는 생각보다 분해하기가 쉽고, 튼튼한 구조로 좋은 렌즈라고 생각합니다.

OverHaul

오랜만에 니콘 수동 렌즈를 분해해 봅니다.

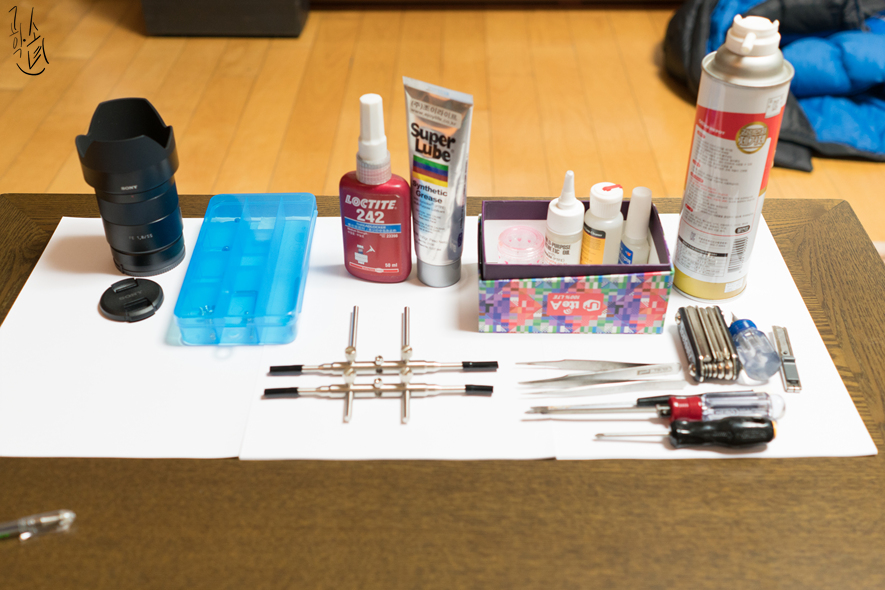

렌즈 분해 용품 총출동

오랜만에 렌즈 오버홀을 하기 위해서 공구 및 각종 용품을 꺼내보았습니다.

오일 종류를 굳었는지 염려되었지만 다행히 아직까지 쓸만했습니다.

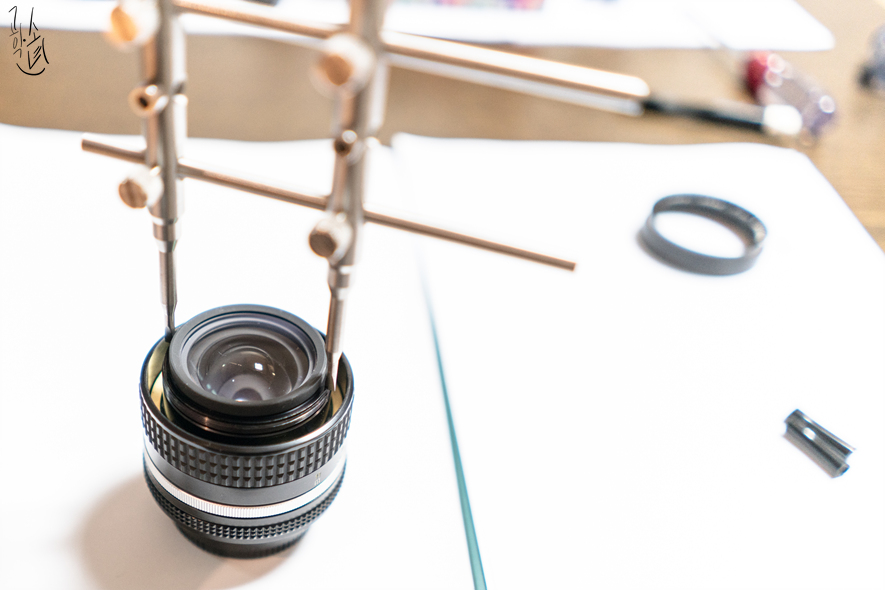

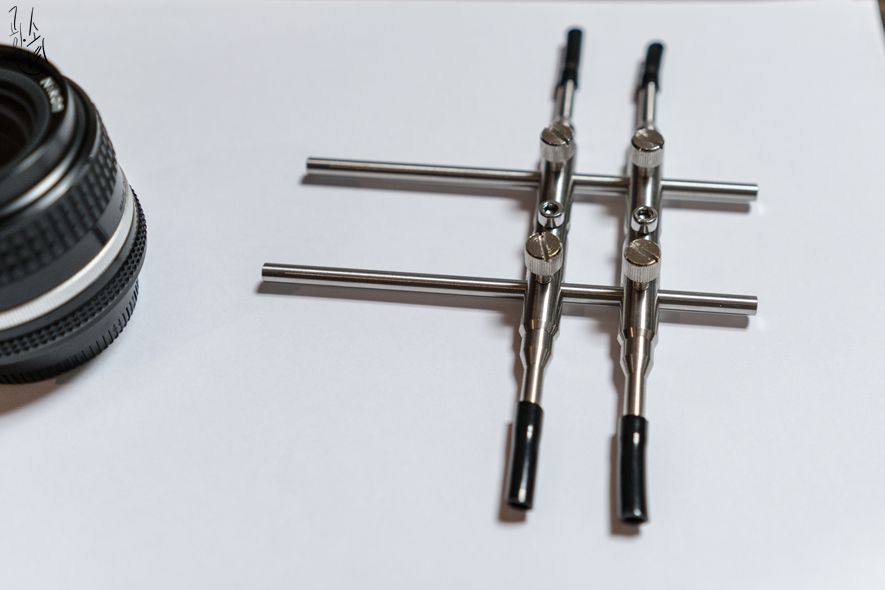

렌즈 뭉치 분해 공구

얼마 전에 구입한 렌즈 뭉치 분리를 위한 필수 공구를 알리 익스프레스를 통해 정말 저렴하게 구입했습니다.

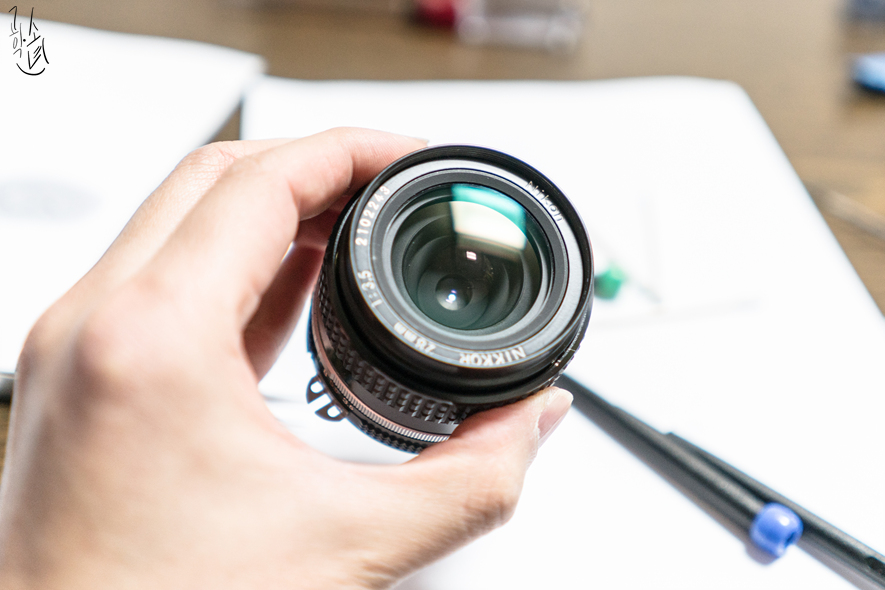

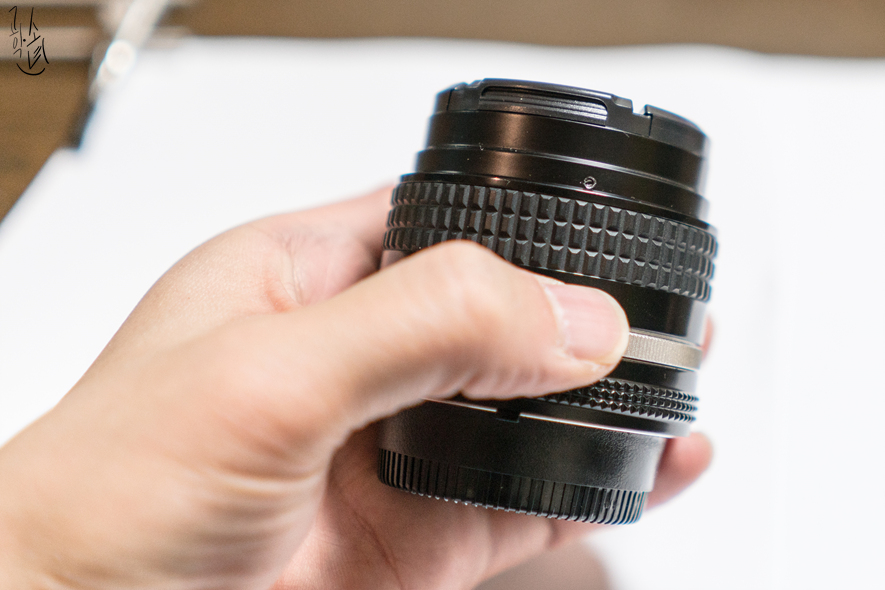

오늘 오버 홀하기 위한 렌즈는 바로 Nikon Nikkor MF 28mm F/3.5 Ai입니다.

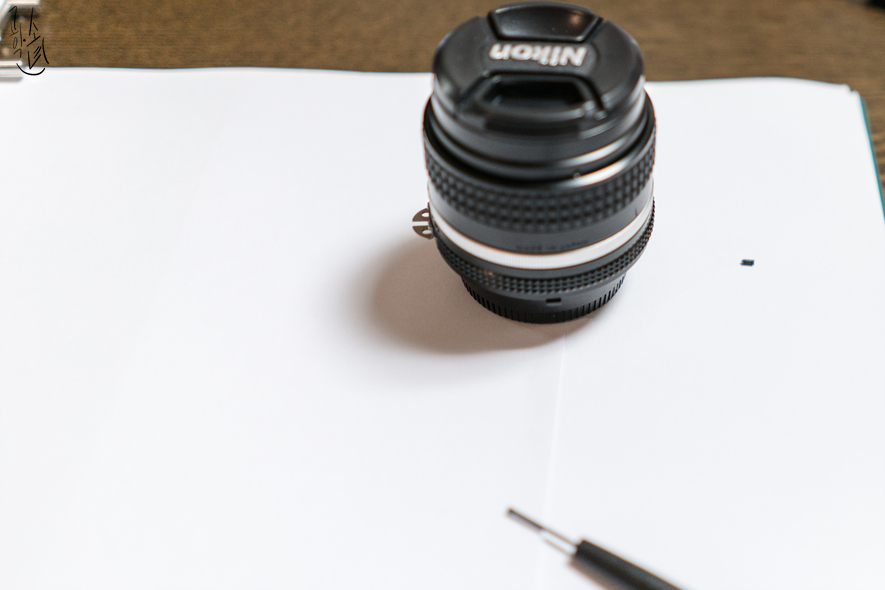

대물렌즈 커버를 제거하기 위한 나사 탈거

렌즈 덮게를 반시계 방향으로 탈거

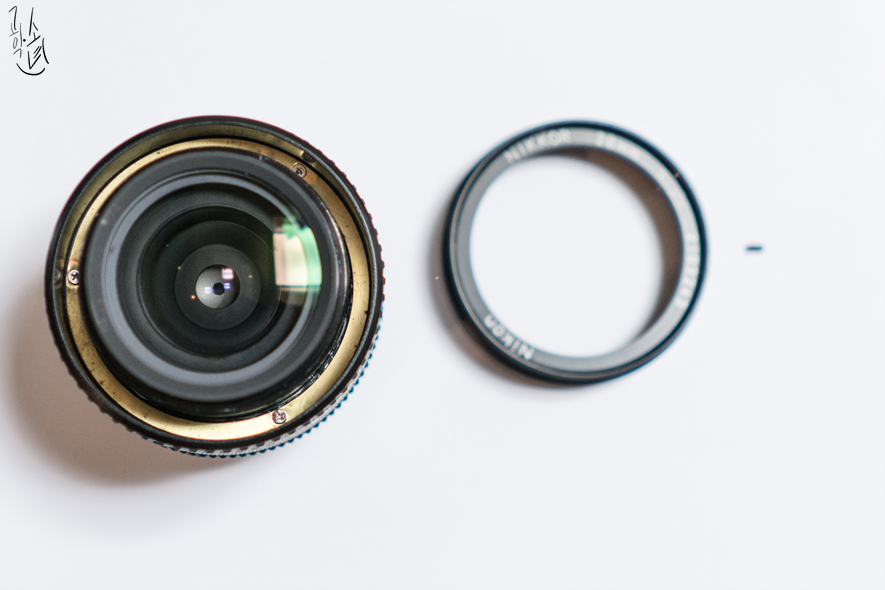

대물렌즈를 분리

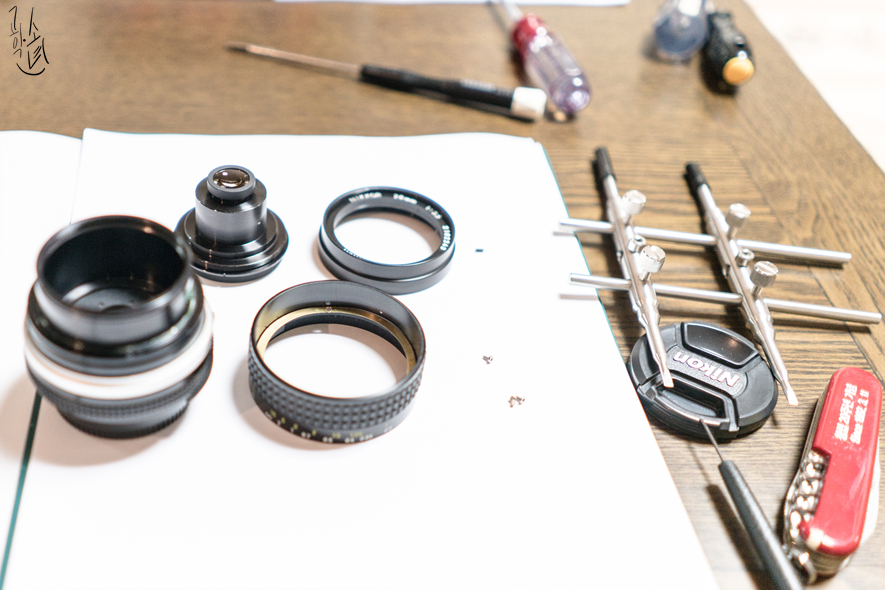

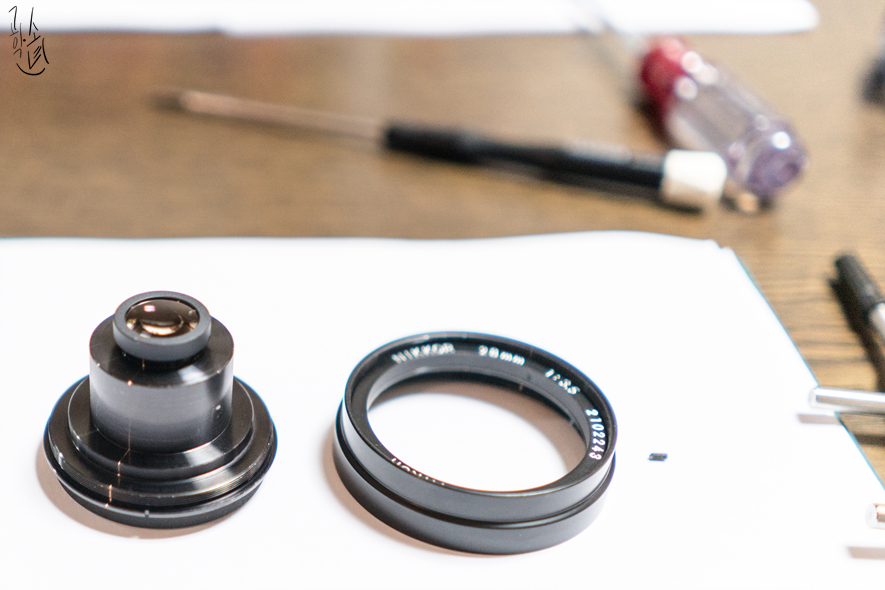

분리한 대물렌즈 와 덮게

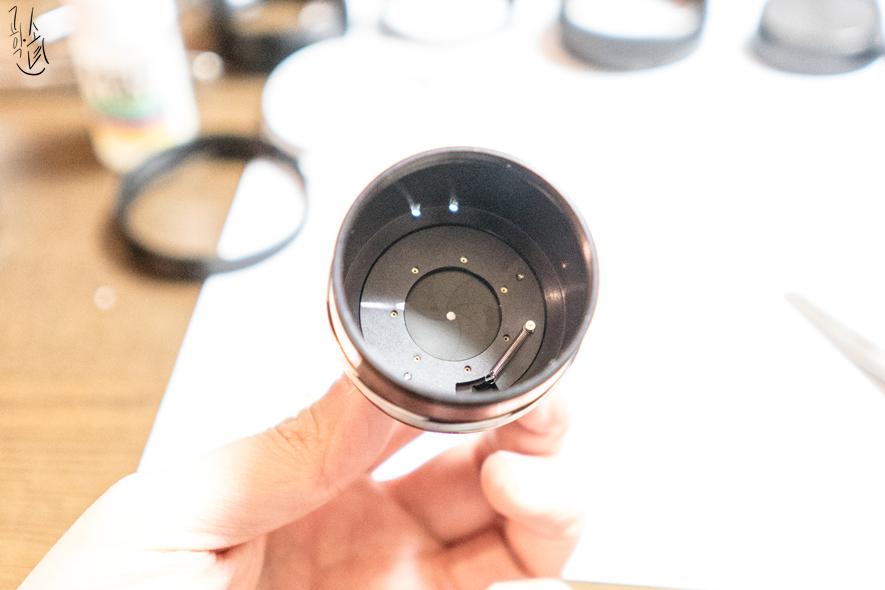

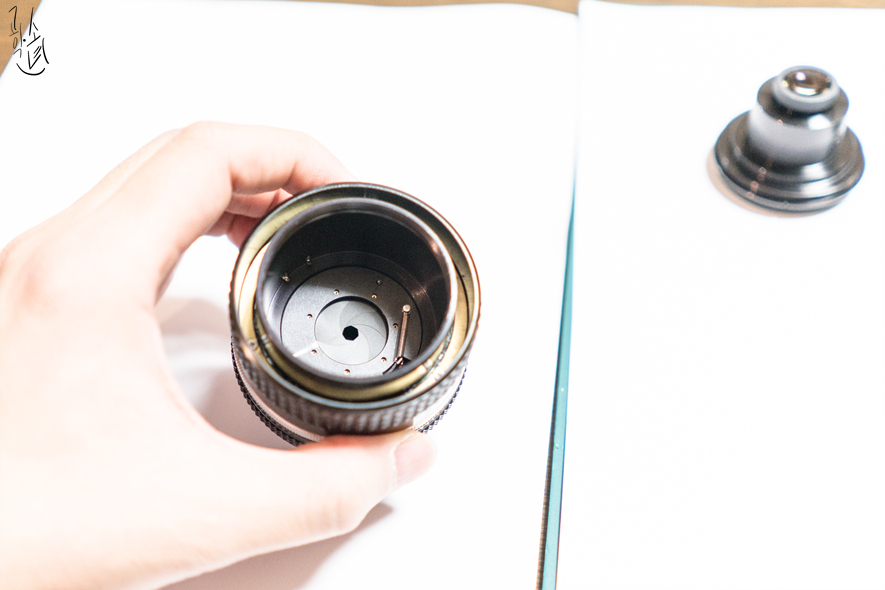

대물렌즈를 분리 후 안쪽에 조리개

오래된 수동 렌즈를 보면 조리개 날에 유막이 미세하게 있습니다.

유막이 있는 경우 정밀한 조리개 조작이 점점 어려워지고 나중에는 아예 움직이지 않게 됩니다.

그래서 조리개 날도 세척해주기로 합니다.

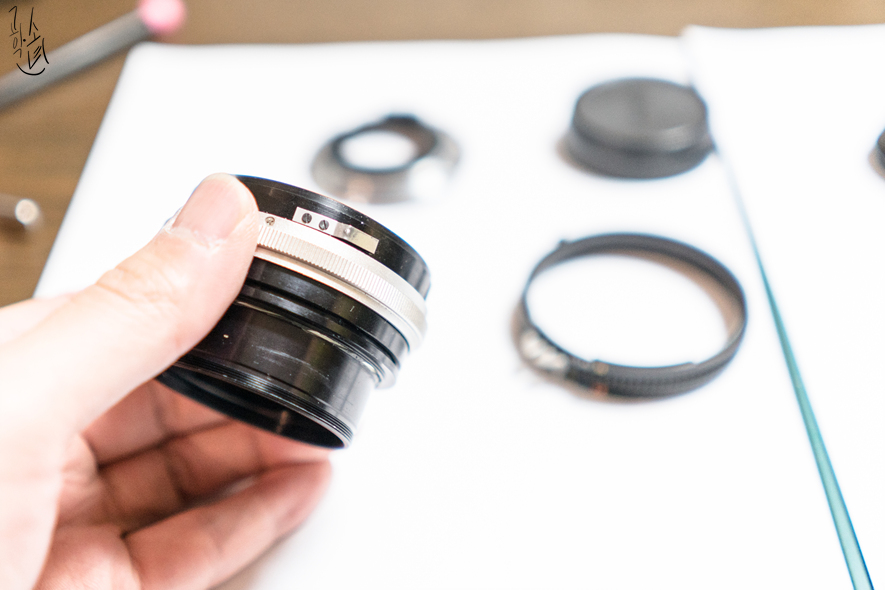

헬리 코이드 세척을 위해 초점 조절링 분리

오래된 수동 렌즈의 초점 조절 링은 마치 껌이 붙은 것처럼 자연스럽게 움직이지 않습니다.

이유는 초점 조절링을 움직이면 상하로 움직이게 해주는 헬리 코이드가 있는데 이 헬리 코이드에 도포된 구리스가 오래돼서 기능을 못하기 때문입니다.

그래서 오버 홀할 때 항상 헬리 코이드 부위를 세척하기 위해 분해를 합니다.

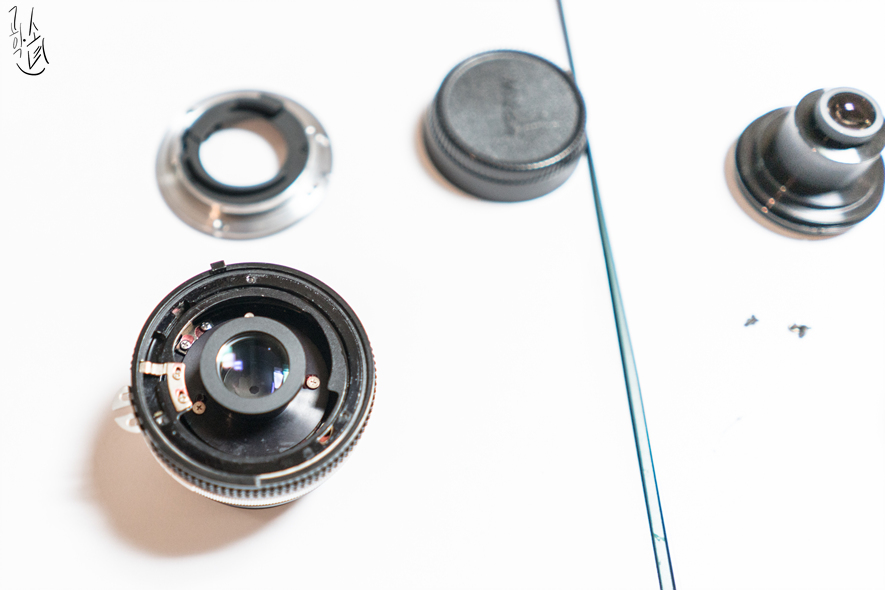

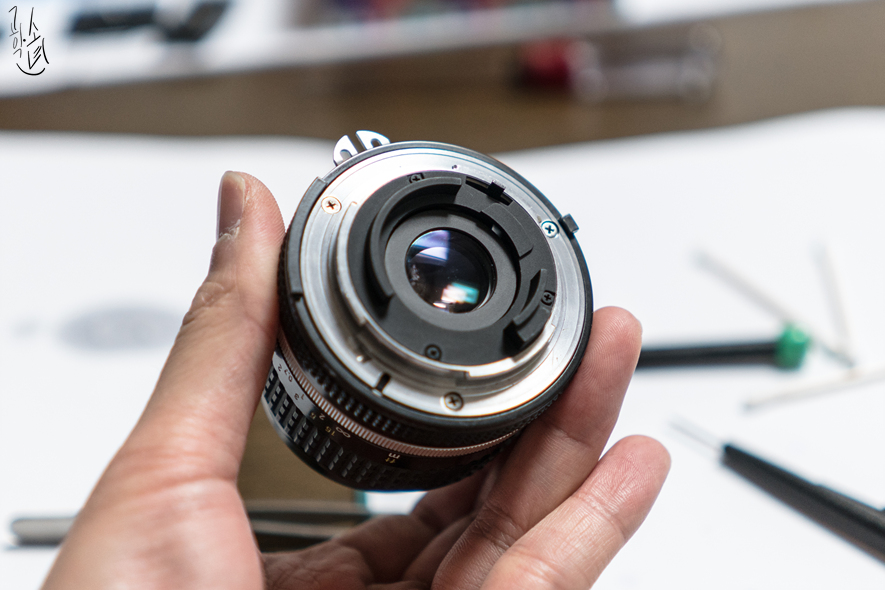

접안렌즈 분리를 위한 마운트링

헬리 코이드를 완벽하게 분해하기 위해서는 접안렌즈 부위도 분리를 해야 합니다.

조리개 링 분리, 조리개 Click Point

조리개가 음악된 수치대로 걸리게 해주는 Click Point인데 이곳도 오래되어 마모가 되어있습니다.

세척과 텐션을 복원하고, 구리스를 조금만 도포합니다.

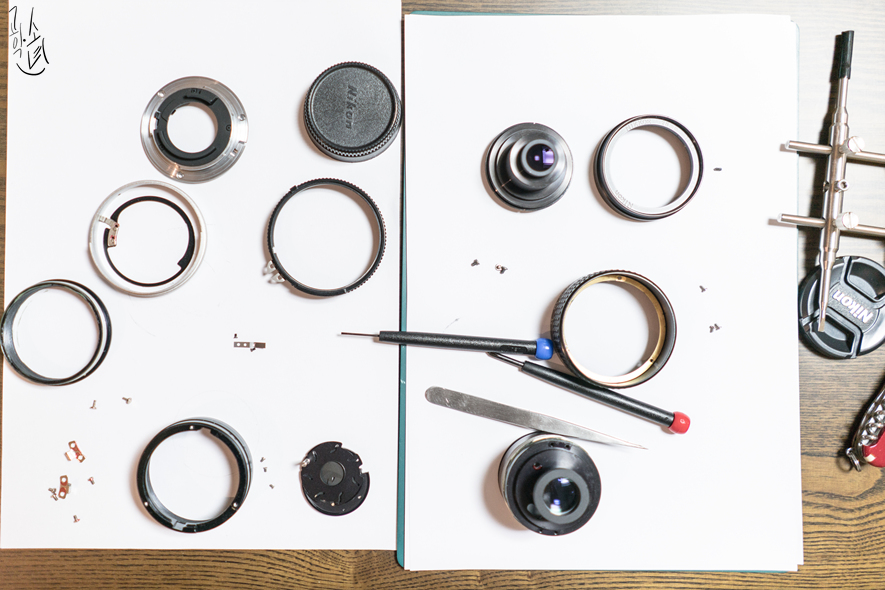

렌즈를 거의 다 분해

분해하다 보니 모조리 분해해 버렸습니다.

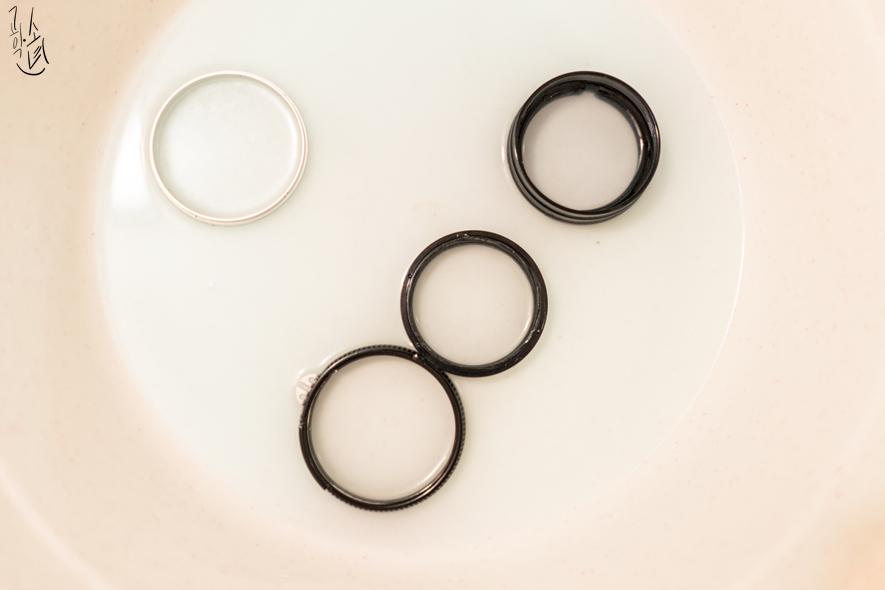

헬리 코이드 기름때 제거

아까 언급한 헬리 코이드를 세척하기 위해 중성세제의 따뜻한 물에 담가서 기름때를 제거합니다.

제거하고, 물기를 완벽하게 말리고, 미리 준비한 고점도 고급 구리스를 수분을 제거한 상태에서 도포합니다.

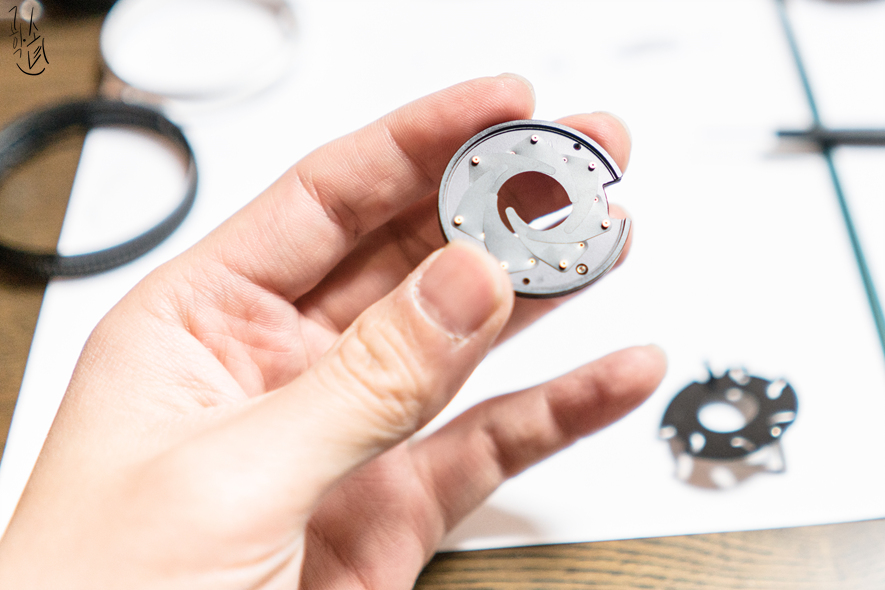

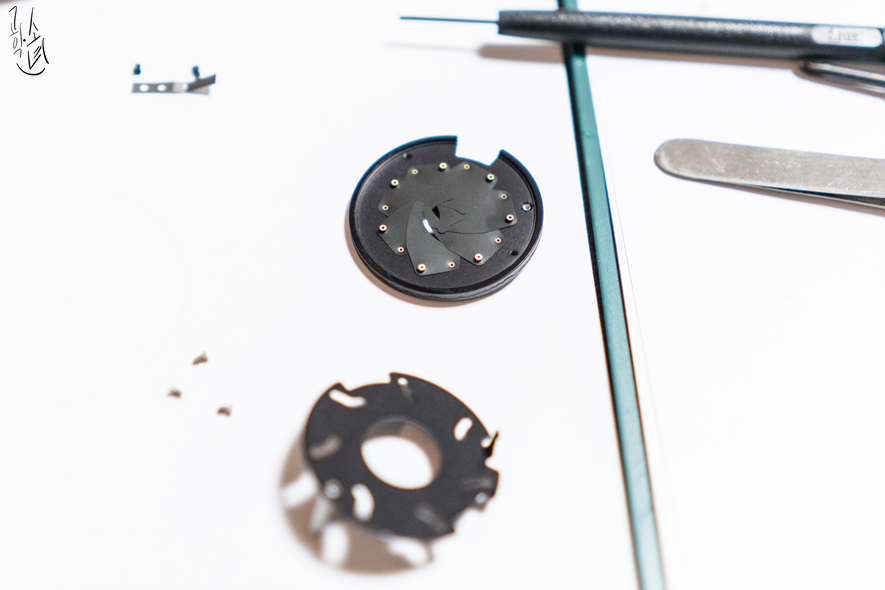

조리개 모듈 분리

조리개 링에 유막이 생기는 이유는 위 사진에서 하단에 조리개를 움직이는 금속과 조리개가 달려있는 금속의 마찰을 부드럽게 하기 위해 모서리에 윤활유가 도포됩니다.

이 윤활유가 오래되어 흘러내리면서(?) 조리개 날에 묻게 되어 조리개 조작을 어렵게 하게 됩니다.

그래서 금속 부위를 모두 세척을 합니다.

7날 조리개 날 세척

조리개 날도 최대 조리개에서 살짝 둔감했는데 모두 세척을 마쳤습니다.

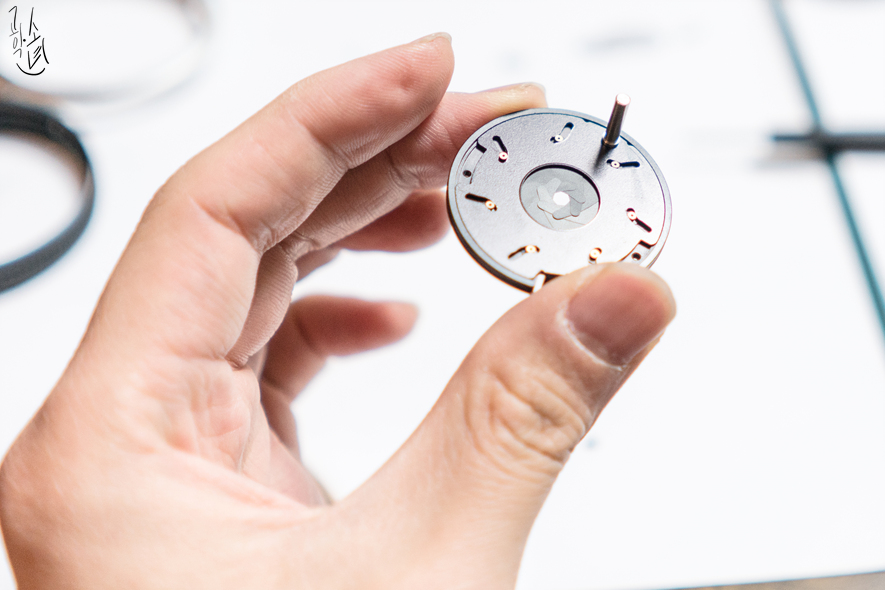

말끔하진 7날 조리개

조리개 조작을 위한 두 금속을 결합했습니다.

보시는 것처럼 유막이 전혀 보이지 않습니다.

추가로 모서리 부분에 극소량의 테플론 오일을 도포해서 조작성을 좋게 합니다.

조리개 모듈 렌즈 경통과 조립

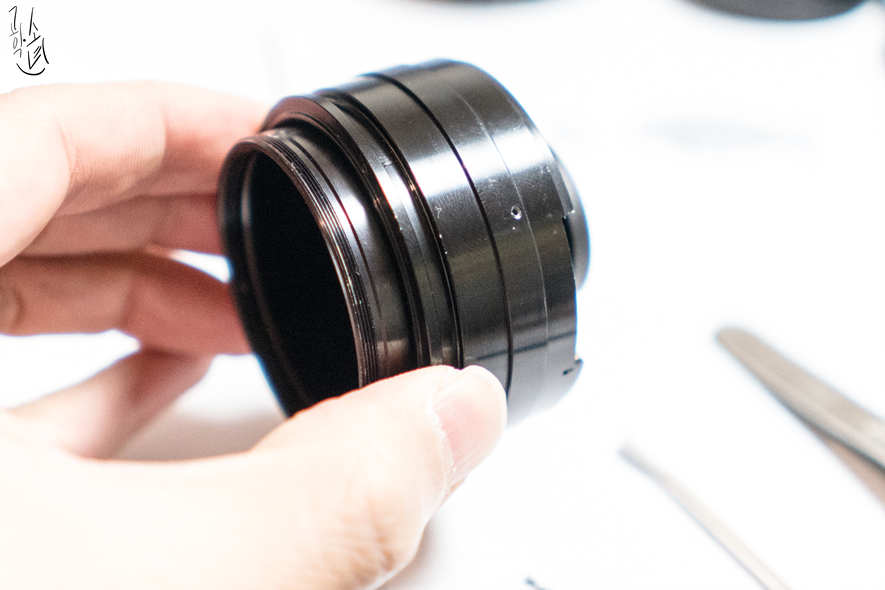

깨끗하게 세척한 경통 헬리 코이드

왼쪽 나사산의 기름때가 말끔하게 제거하였습니다.

고점도 구리스를 소량 도포하여 초점 조작을 기분 좋게 바꿔줍니다.

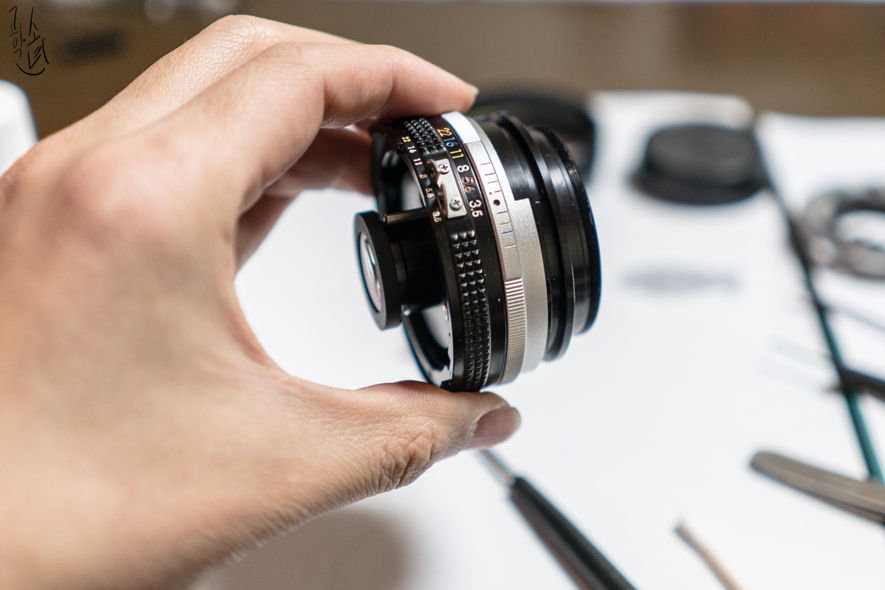

조리개 링에 구리스를 도포하고 재조립

먼지 때, 기름때 모두 제거한 상태에서 테플론 오일과 고점도 테플론 구리스로 새롭게 태어나고 있는 렌즈입니다.

접안렌즈 핼리 코이드에 재조립

가장 어려웠던 접안렌즈와 헬리 코이드 재조립입니다.

초점 조절링에 표기된 초점과 실제 초점과 일치해야 하기 때문에 정말 잘 조립해야 합니다.

초점 조절링과 초점 영점 조절을 위한 세팅

적당히 초점 조절링과 헬리 코이드를 조립하고, A7RII를 이용하여 초점 영점 조절합니다.

영점 조절이 끝나면, 초점 조절링을 재조립하고 역순으로 마무리하면 조립이 완성됩니다.

대물렌즈 재조립

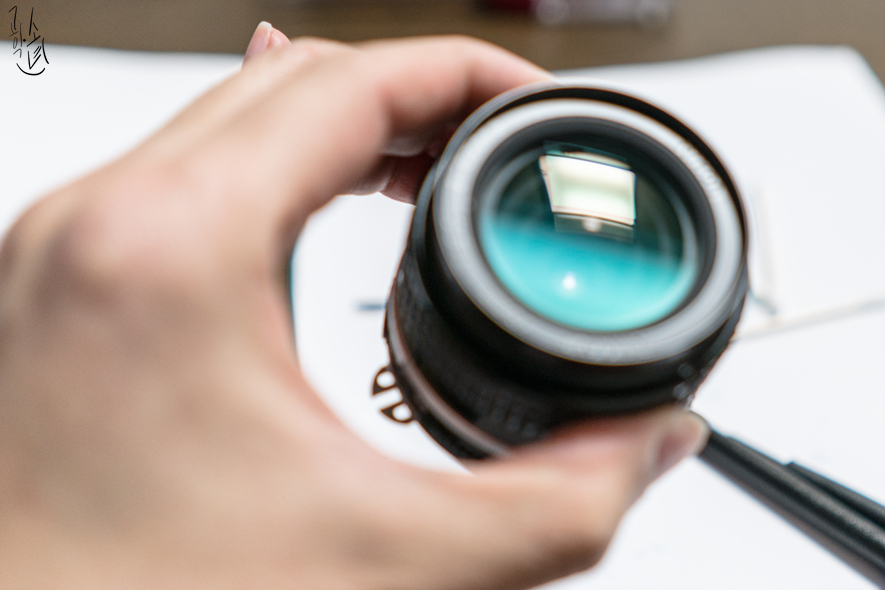

Nikkor MF 28mm F/3.5 ai는 멀티 코팅된 렌즈라 영롱한 모습을 볼 수 있습니다.

대물렌즈 고정까지 완료

먼지 하나 없는 새로운 렌즈 Nikkor 28mm F/3.5 ai입니다.

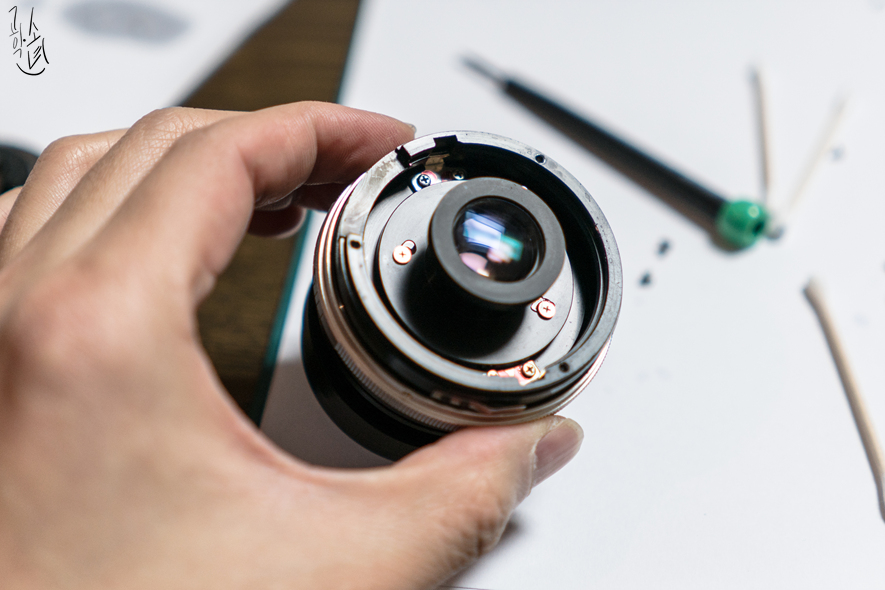

접안렌즈 및 마운트링 재조립 완료

접안렌즈도 역순으로 조립하고, 조리개가 딱딱 끊어지도록 윤활유를 소량 도포하여 마무리합니다.

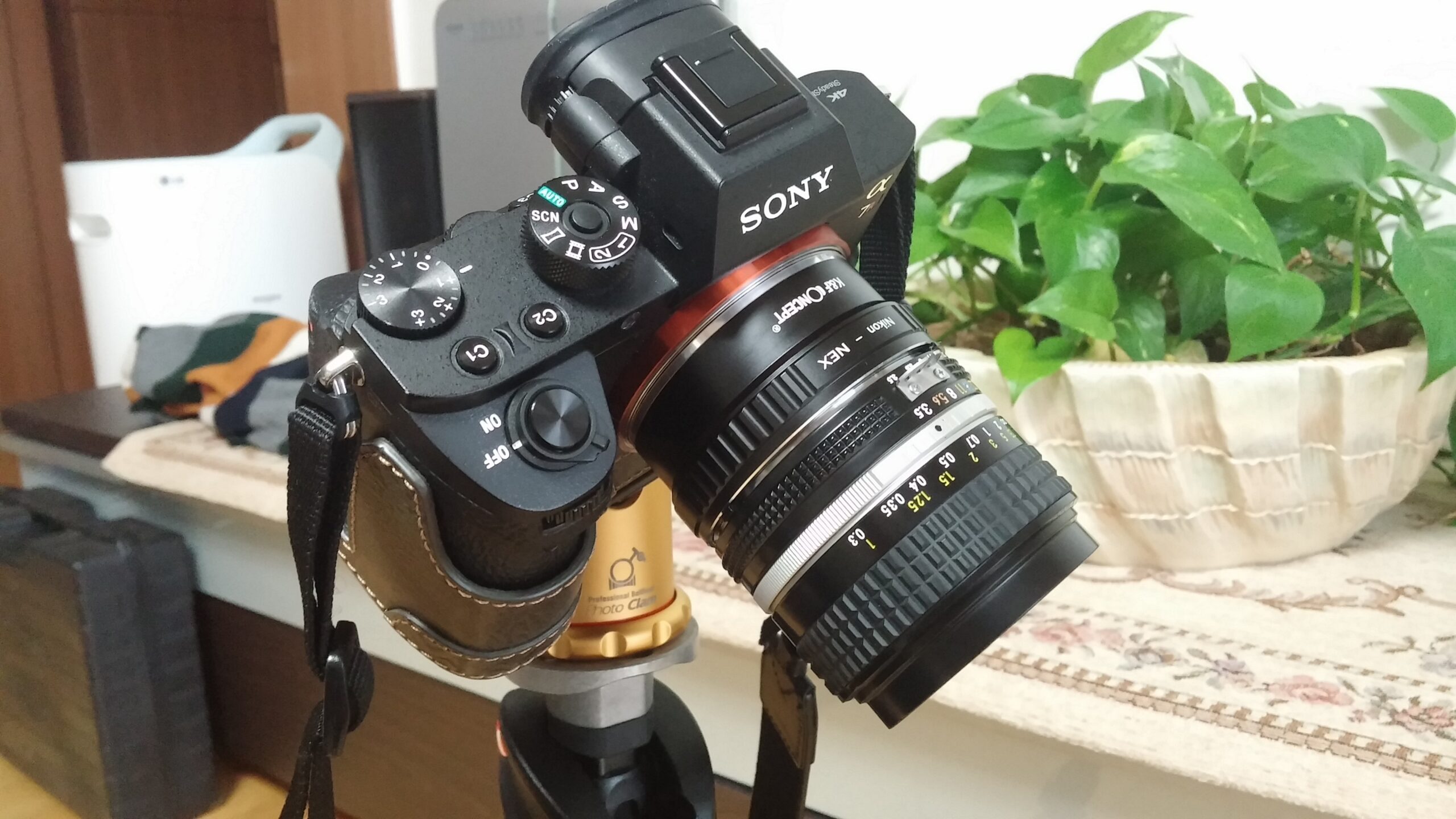

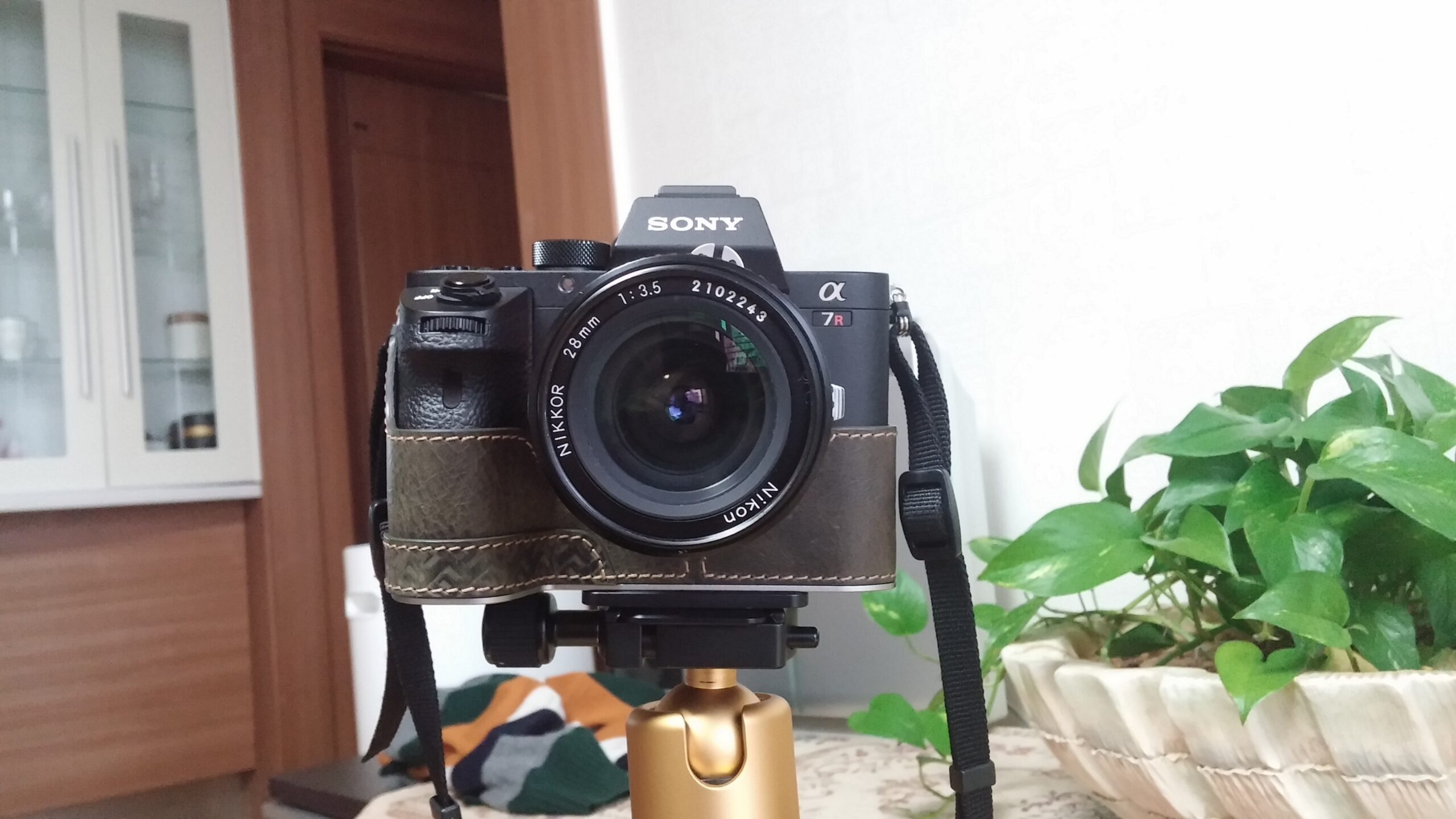

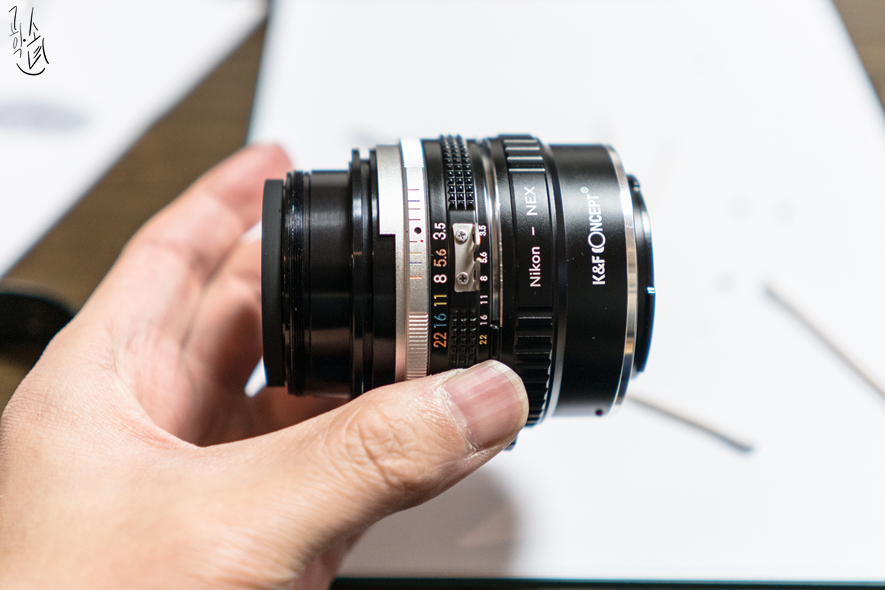

A7RII와의 조합

Sample Photo

최단 거리 촬영

Nikkor 28mm 광학의 성능이 놀랍습니다. 최단 거리로 촬영했는데 정말 묘사력이 요즘 렌즈와 견주어서 모자람이 없어 보입니다.

최소 초점 거리 Test Shot

무한대 거리 촬영

무한대 초점 Test Shot

무한대 초점은 제가 설정하기 따라 정확히 무한대 지점일 때 무한대가 되도록 할 수 있고, 무한대에서 살짝 역방향으로 동령 줘야 무한대가 될 수도 있습니다.

야경 및 별 촬영 시 무한대 초점 설정이 까다롭기 때문에 이번 오버홀을 하면서 정확히 무한대 초점 조절링을 돌렸을 때, 무한대 초점이 완벽하게 일치하도록 튜닝했습니다.

Epilogue

항상 오버홀을 하면서 느끼는 것이지만 오버홀을 하고 나면 이 렌즈의 뼛속까지 들여다본 느낌을 받게 됩니다.

그렇게 되면서 이 렌즈와 교감을 하게 되고, 정이 생기게 됩니다.

그래서 저는 렌즈나 카메라를 오버홀 하는 이유는 이 렌즈 혹은 카메라와 친해지고 싶기 때문입니다.

이번 Nikkor 28mm F/3.5 ai를 오버홀 하면서 정이 많이 들었고, 앞으로 많은 좋은 사진을 촬영해보고 싶은 욕심이 듭니다.

긴 글과 사진 봐주셔서 감사합니다.

글, 사진 @ 공학소년
