(렌즈클리닝) Yashica Electro 35 GSN / 렌즈 셔터 세척·오일 주유

Yashica Electro 35 GSN 렌즈 셔터 메카니즘 세척 및 오일 주유

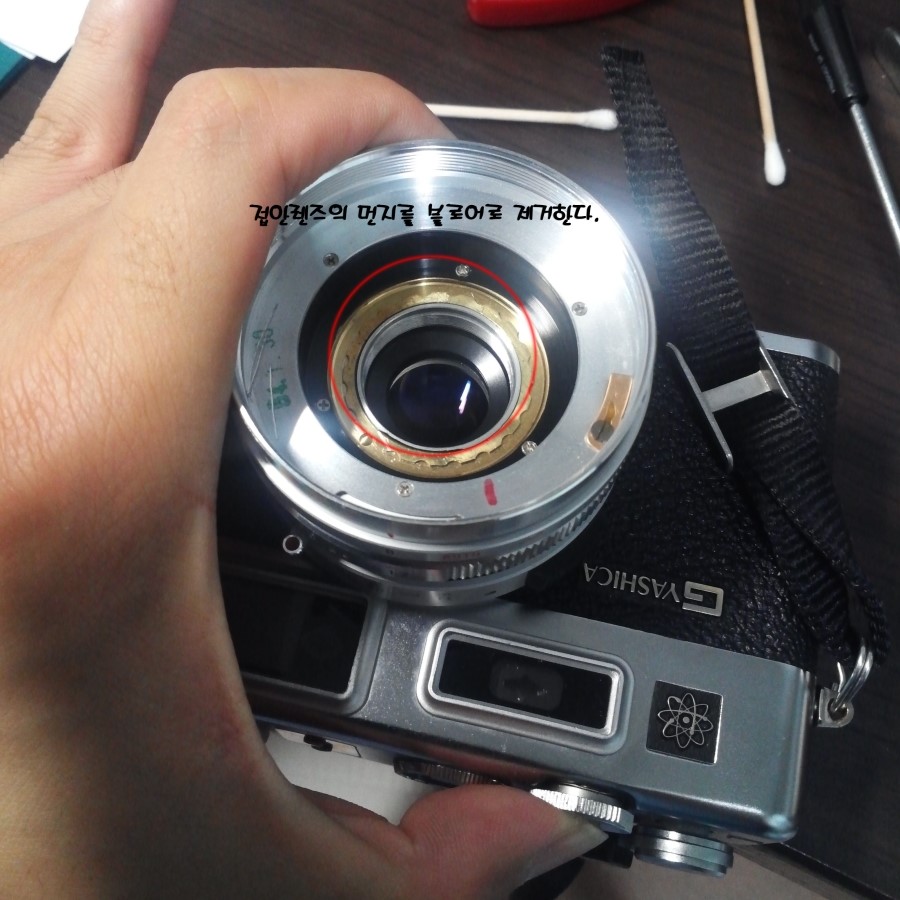

2013년 9월 17일Yashica Electro 35 GSN(이하 GSN) 접안 렌즈에 먼지가 있어서 분해를 결정했다.분해를 하면서 렌즈 셔터방식인 이 카메라의 메카니즘을 분해(?)하고 세척하기로 했다.일단 대물렌즈있는 부분 모듈을 제거한다. (GSN의 분해는 몇차례 했기때문에 아래 사진까지의 과정은 이전 포스팅을 참조)셔터를 B모드로 놓고, 조리개는 최대 개방에서 셔터를 눌러 접안렌즈의 먼지를 블로어로 제거한다.

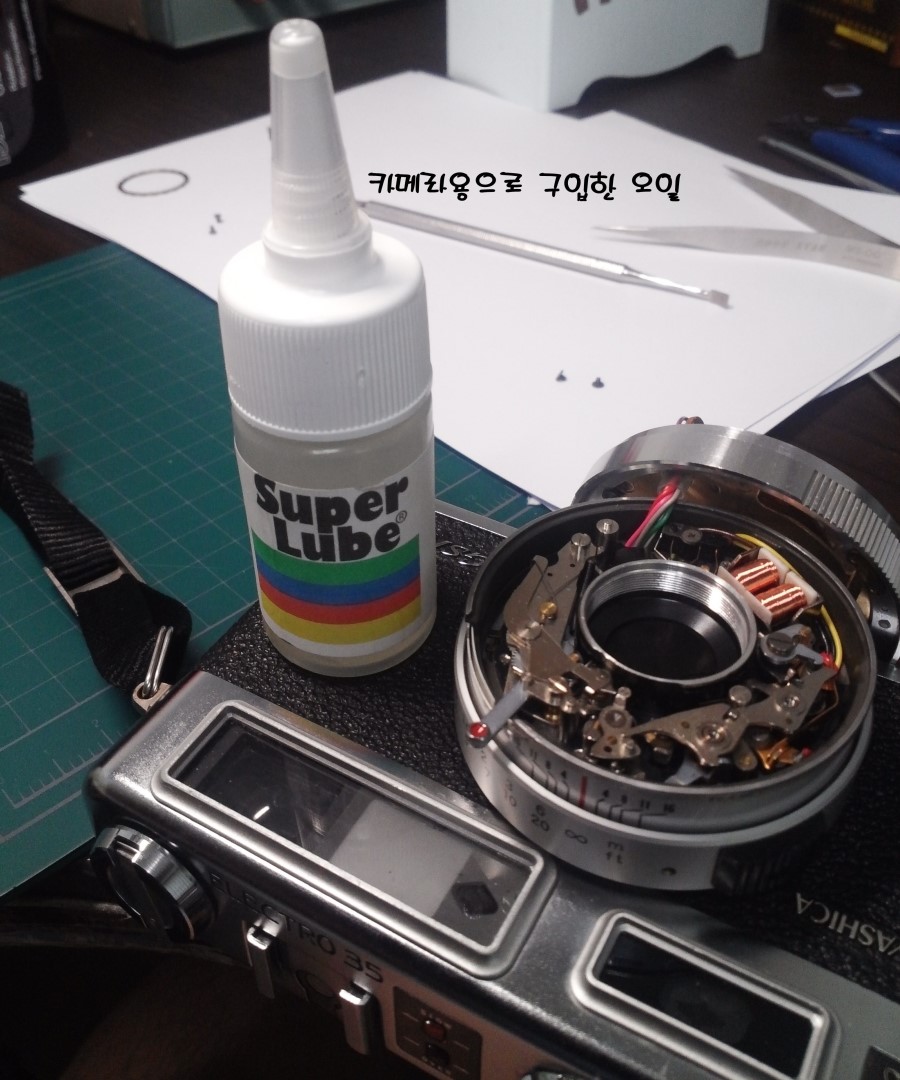

FM2를 오버홀 하기위해서 구입했던 Super Lube사의 고급 윤활류를 사용보통 실리콘오일로하여 점성이 높은 것을 사용하는데Super lube는 실리콘오일보다 고급(?)의 테프론 오일이다.

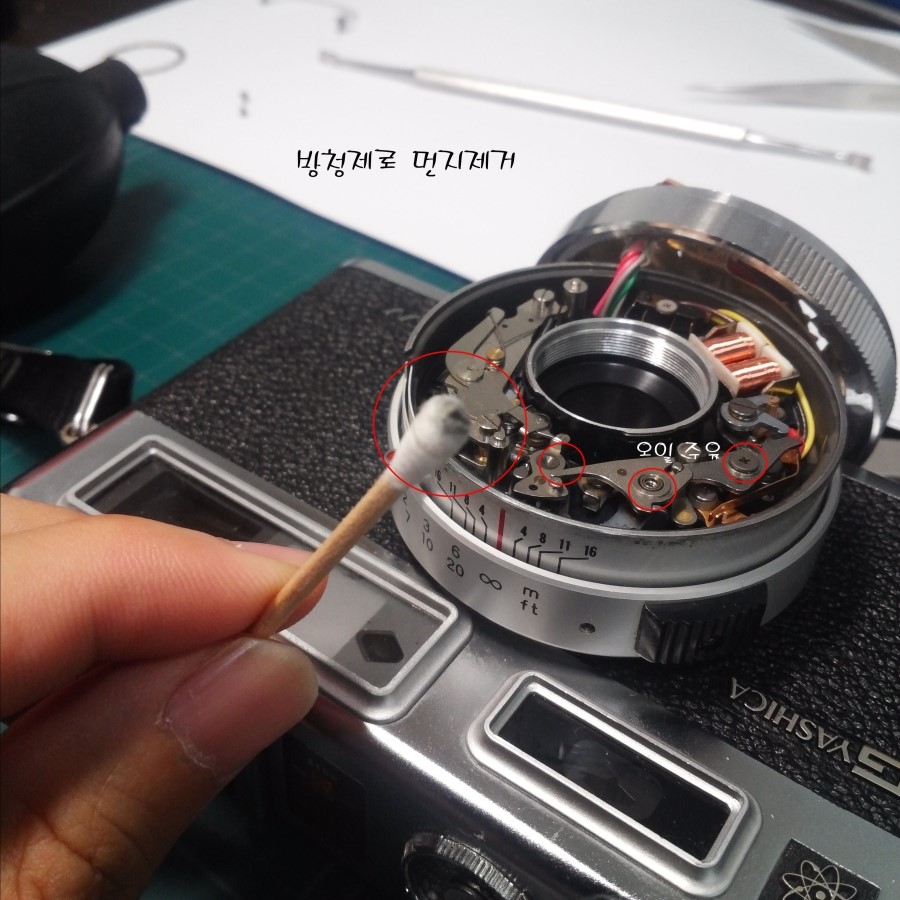

WD-40인가.. 방청윤활류를 솜뭉치에 찍어서 각종 기계적인 부분을 딱아내준다.딱아내고 방청윤활류가 남아있지 않도록 다시한번 닦아 내준다. 아래 빨간 동그라미의 기계적인 부분의 나사를 풀러서 테프론오일을 소량 주유한다.소량 주유하고 역시 솜뭉치로 주변에 남아있지 않도록 딱아낸다.

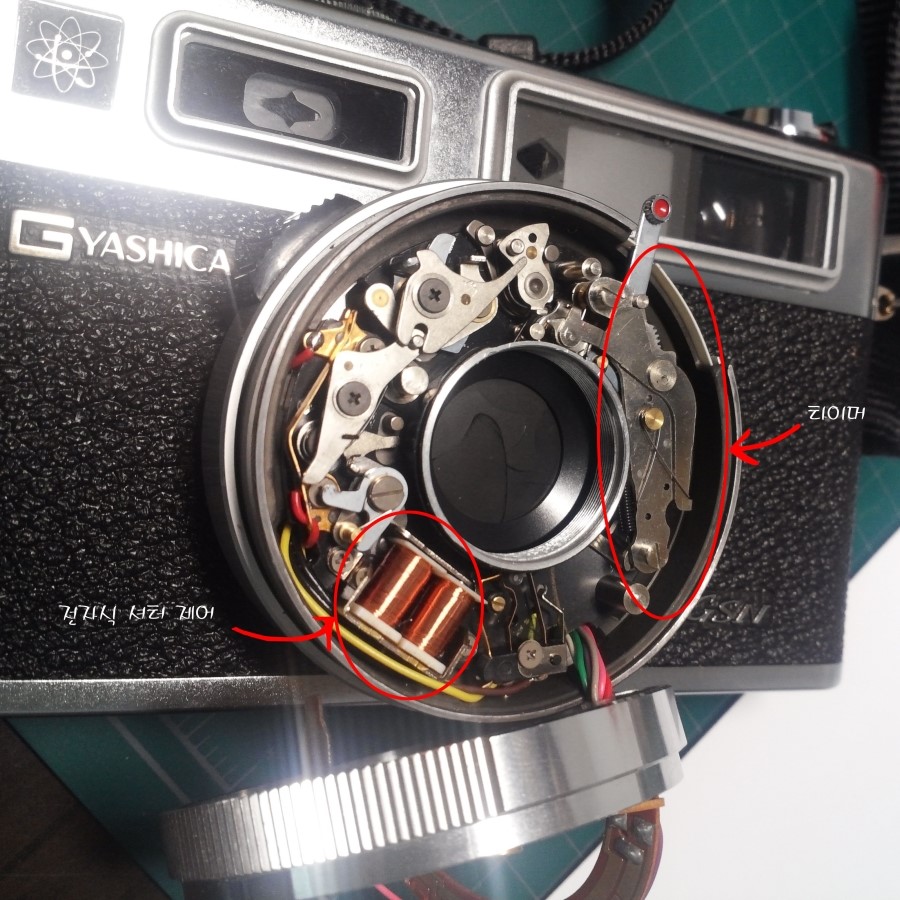

사실 렌즈셔터 부분을 완전 분해하려고하였으나.실력도 부족하고.. 잘못 부품을 빼면 스프링이 다 풀릴거 같아서 나사만 풀고 기계적 마찰부분에 대해서 오일만 주유하였다. 렌즈셔터 구동방식을 보면서 GSN의 전자식 셔터제어를 전자석으로 하고있었다.또한 타이머는 한쪽부분에 독립적(?)으로 존재하고있다.타이머와 셔터버튼에 의해 움직이는 부분에 뾰족한 접합부위가 있는데 그것으로 타이머가 다 되었을 때 셔터를 동작시켜준다.
