페이유 G5 분해 조립, 고프로를 위한 짐벌

고프로를 위한 짐벌

페이유 G5 분해 조립

안녕하세요 공학소년입니다.

최근에 고프로를 활용한 영상을 담기 위해 짐벌을 구입했습니다.

페이유테크의 원핸드 짐벌 G5라는 모델입니다.

한 달 정도 사용하다가 3개의 모터로 운영되는 이 짐벌을 분해해보기로 했습니다.

목적은 윤활유(오일) 도포하여 좀 더 부드러운 작동을 위함입니다.

상세한 설명은 그림보다 아래 영상을 참고하시면 좋겠습니다.

Feiyu G5, GOPRO Gimbal Disassembly &Repair (페이유 G5)

페이유 G5, 고프로용 짐벌

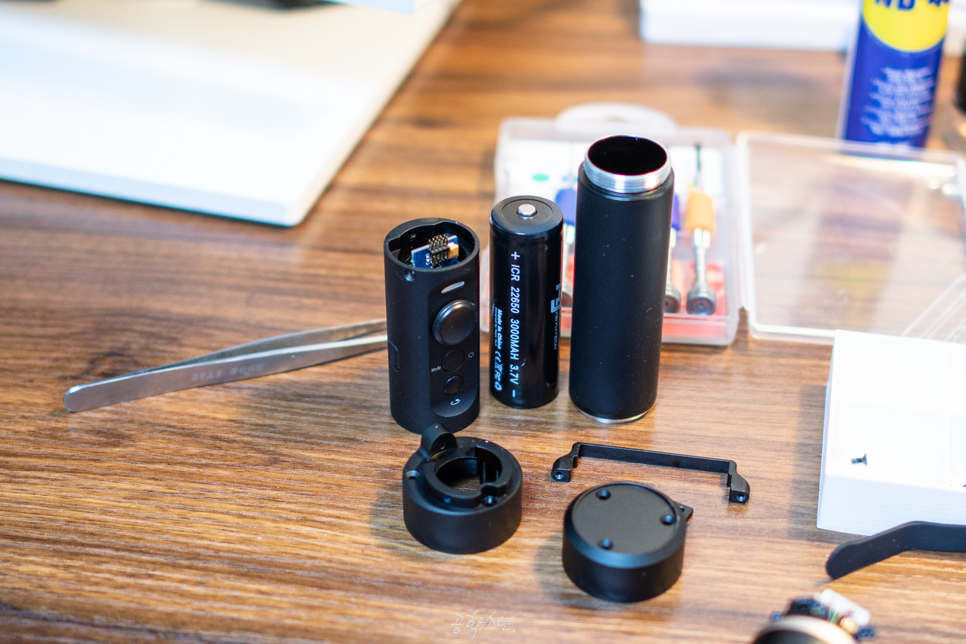

처음으로 분해하면서 배터리와 컨트롤러 부분을 분리합니다.

분해하기 위한 공구는 작은 육각렌치 하나면 충분합니다.

페이유 G5, 고프로용 짐벌

상세한 분해 기록은 상단의 유튜브 영상을 참고하시면 됩니다.

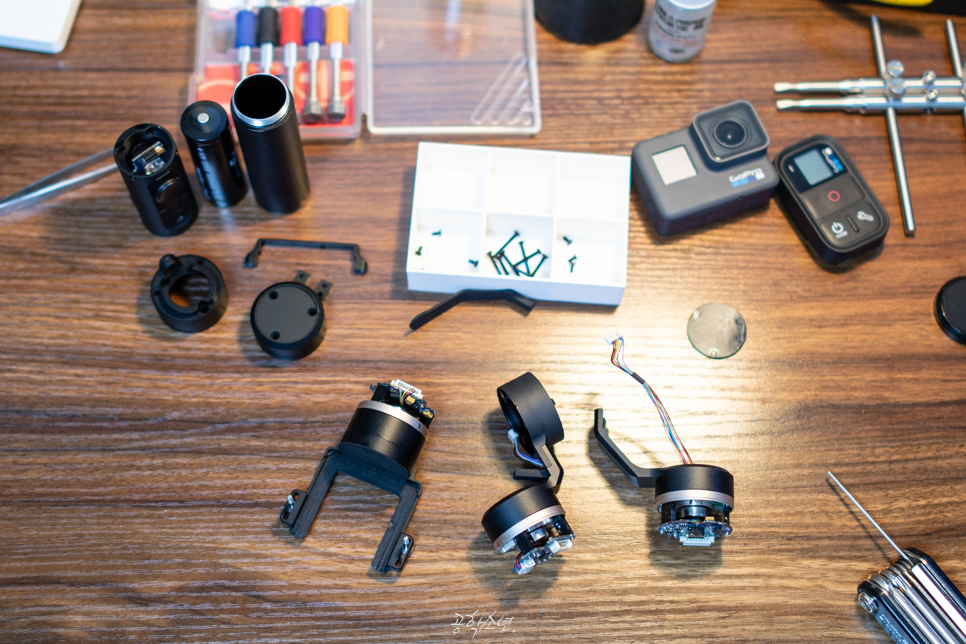

짐벌의 각 파츠를 모두 분리하였습니다.

페이유 G5, 고프로용 짐벌

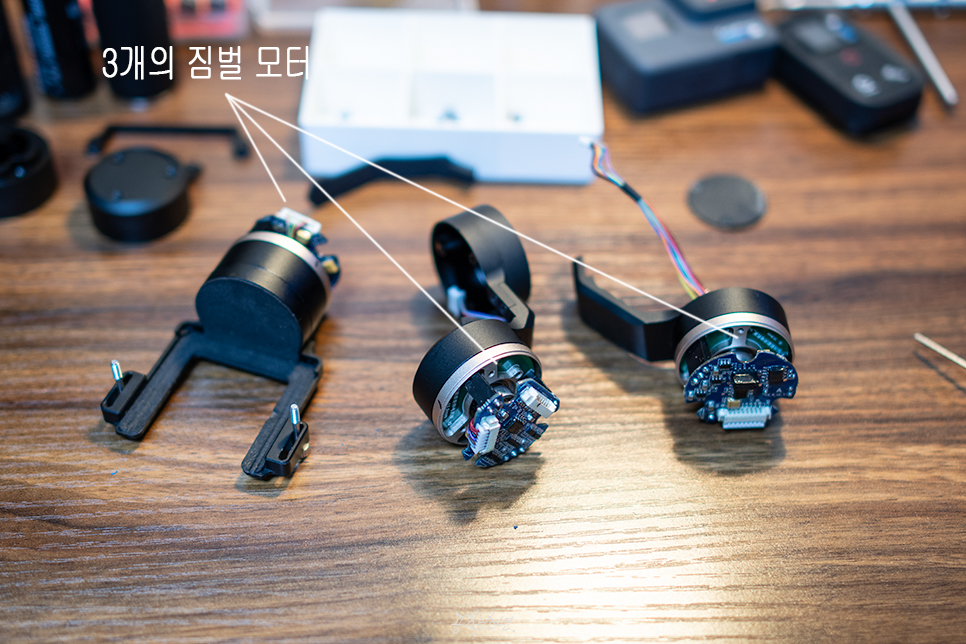

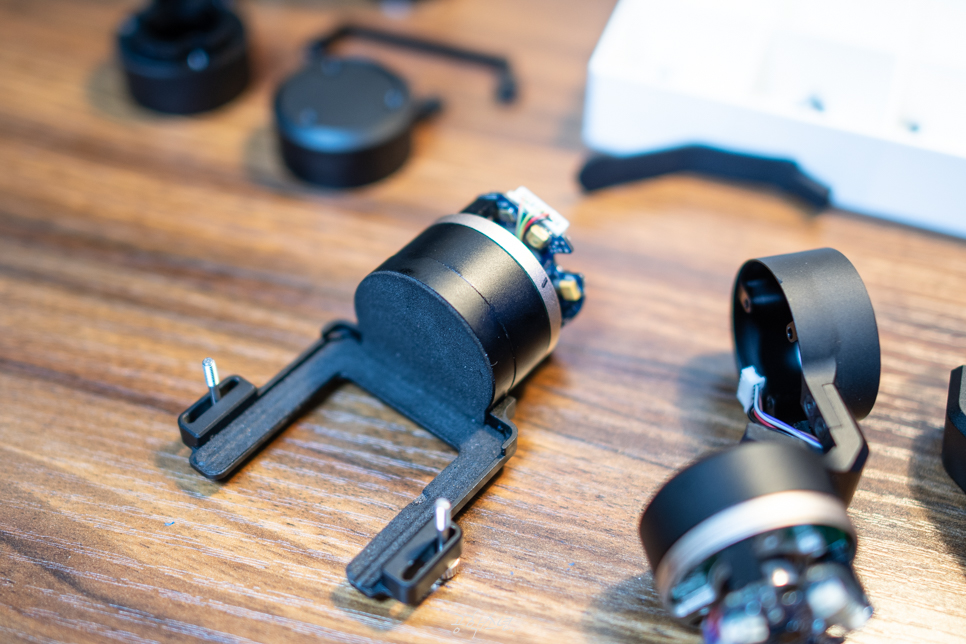

3개의 모터로 구성된 3축 짐벌의 전형적인 구성입니다.

페이유 G5, 고프로용 짐벌

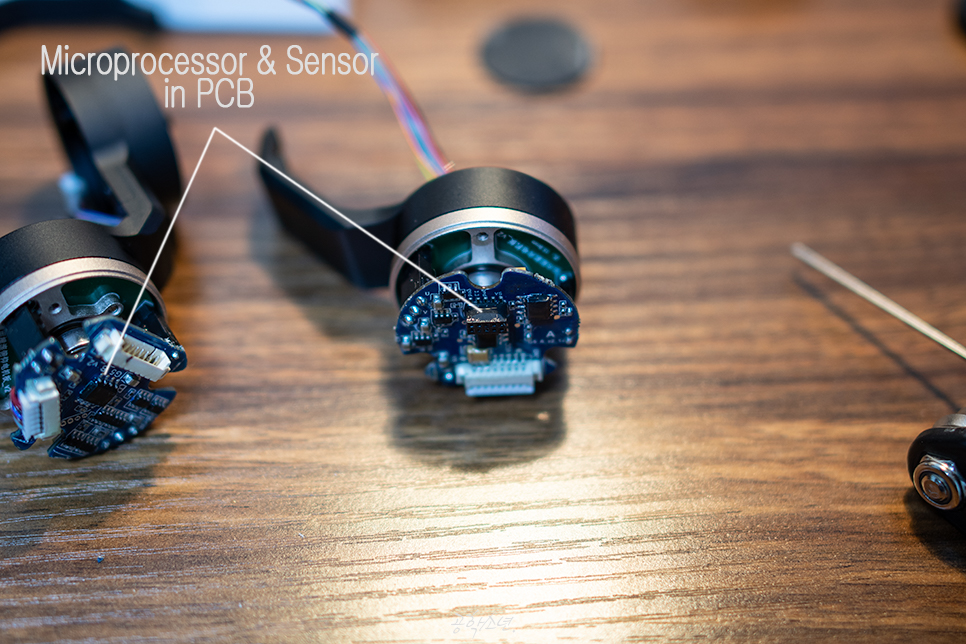

각 PCB는 생활방수를 위해 방수 코팅이 되어있고,

각 모터마다 PCB와 함께 조립되어있고, 작은 MCU와 센서가 함께 실장 되어있음을 확인했습니다.

페이유 G5, 고프로용 짐벌

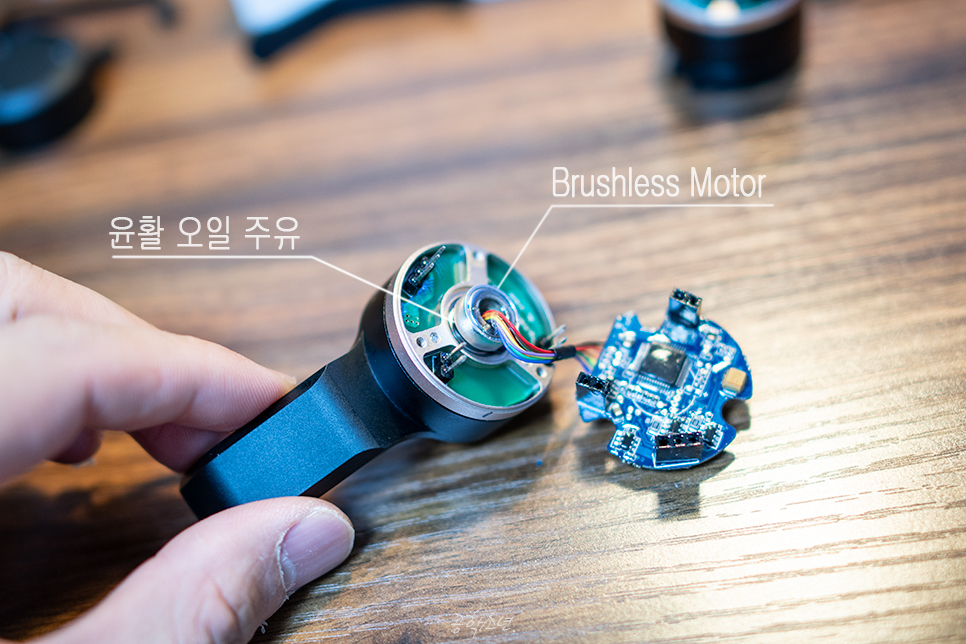

분해의 목적은 바로 윤활유 작업입니다.

위 사진과 같이 모터의 축에 테프론(실리콘 계열) 오일을 도포합니다.

도포하고 모터를 돌려보니 확실히 부드러워짐을 확인할 수 있습니다.

페이유 G5, 고프로용 짐벌

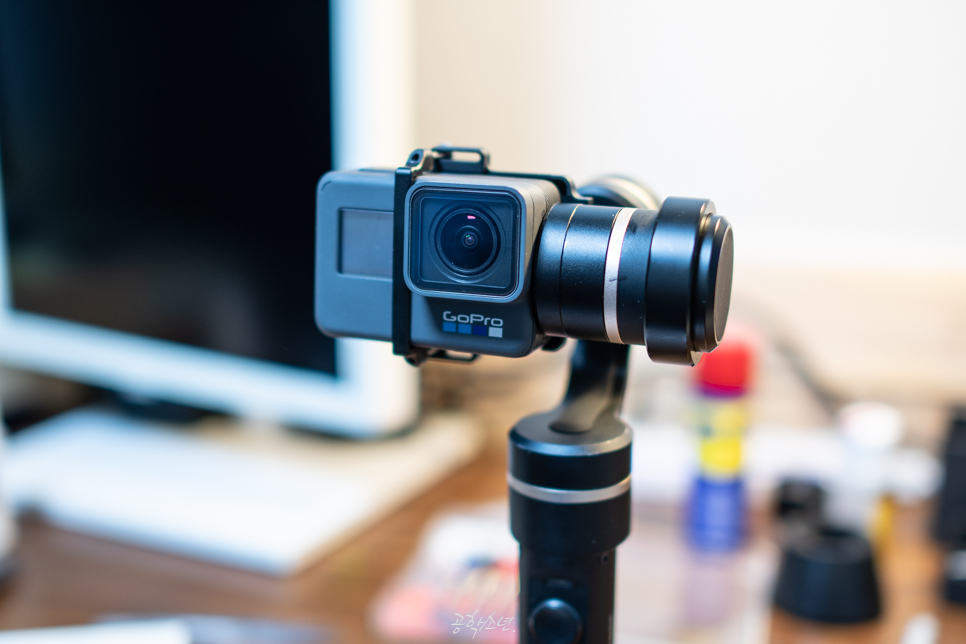

조립이 완료되어 정상 구동하는 페이유 테크 원핸드 짐벌 G5입니다.

뭐든지 뜯는 걸 좋아하는 공학 소년이었습니다.

감사합니다.
