포토클램 볼헤드 파노라마 고정 불량 자가 수리

Prologue

포토 클램 볼 헤드 파노라마 고정 불량 자가 수리

안녕하세요 공학소년입니다.

카메라를 취미로 하면서 삼각대만 3개 정도 사용하고 있습니다.

그중에서 메인으로 사용하고 있는 삼각대의 볼 헤드는

포토클램의 PC-36NS/G입니다.

그런데 한두 달 전부터 파노라마 패닝 다이얼을 꽉 잠가도 약간씩 흔들림이 느껴졌습니다.

나름대로 견고한 볼 헤드라서 믿고 쓰고 있었는데

당황스러웠습니다.

그래서 주말의 빈 시간을 이용해서

분해해서 고쳐보았습니다.

포토클램을 사용하시고 저랑 같은 부분이 있다면

제가 한 것처럼 하시면 말끔해 지실 거라고 생각합니다.

Design

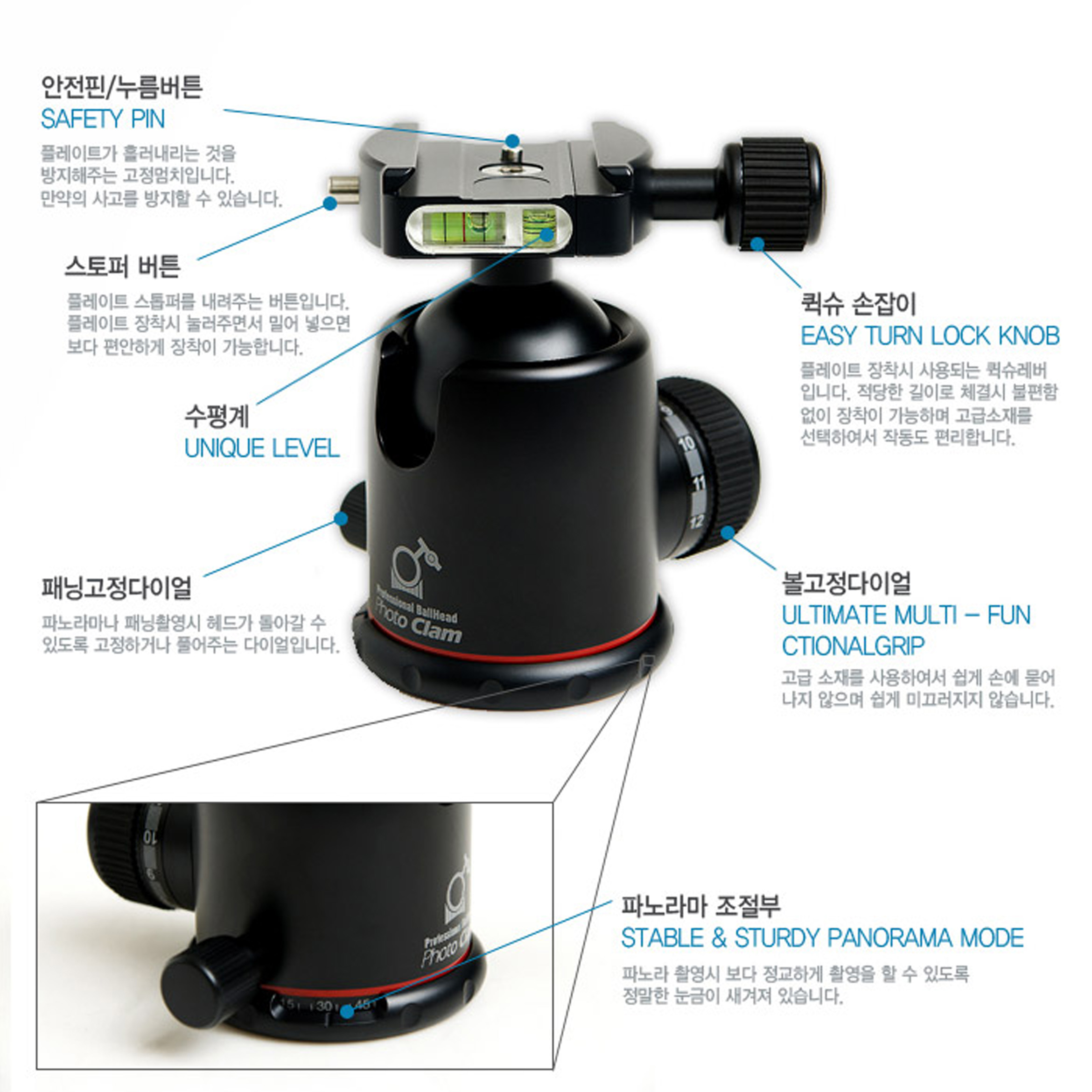

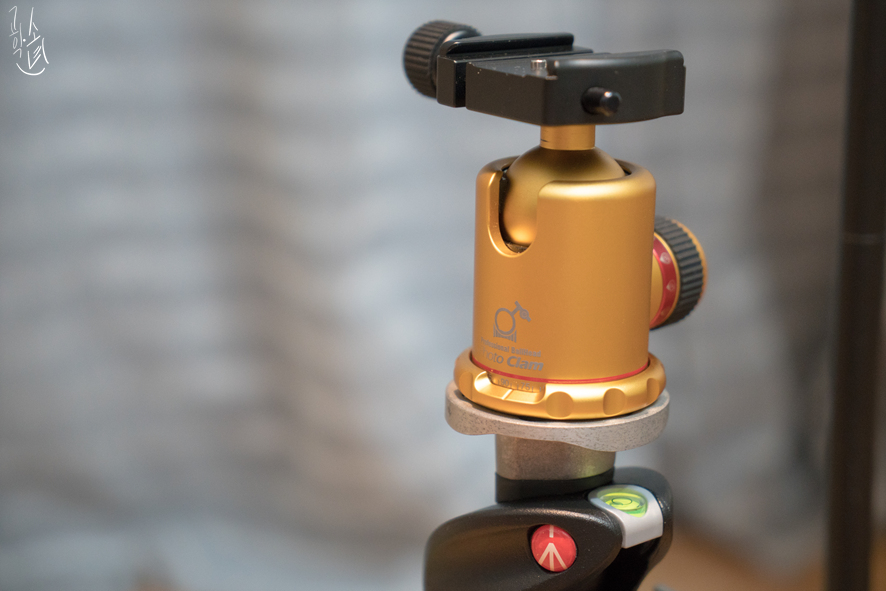

포토클램의 PC-36NS/G 모델입니다. 각부 설명은 하단 그림과 같습니다.

사용 중인 포토클램 볼 헤드 각 부 설명

파노라마 조절이 가능한 포토클램 PC-36NS/G입니다.

Repair

포토클램 PC-35NS/G의 수리과정입니다.

대둔산 촬영 시 사용한 볼 헤드 포토클램의 PC-36NS/G

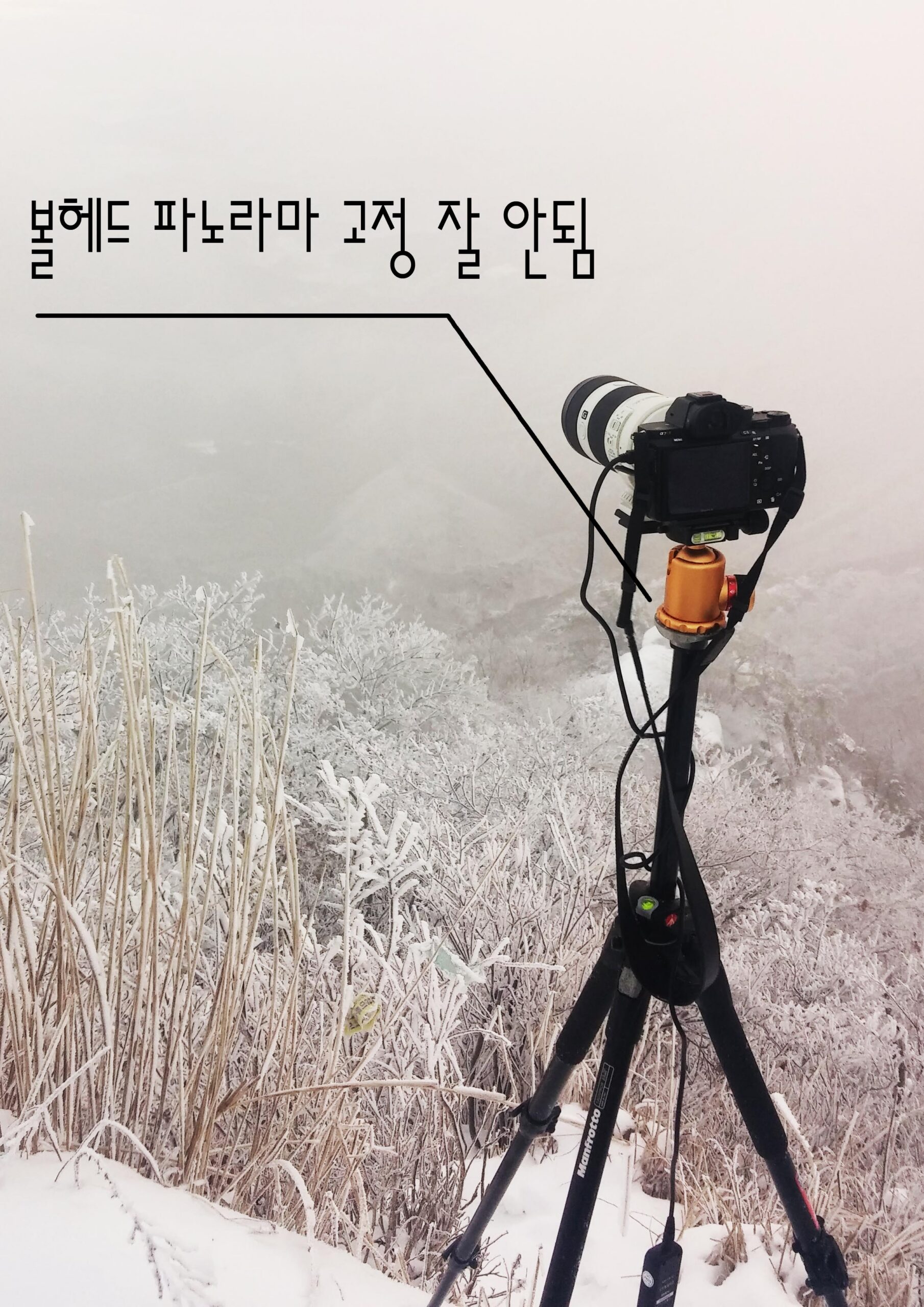

대둔산 설을 촬영하면서 금속이 저온에서 수축해서 그런지 모르겠지만

파노라마 패닝 다이얼을 꽉 잠가도 약간의 유격 현상이 발생했습니다.

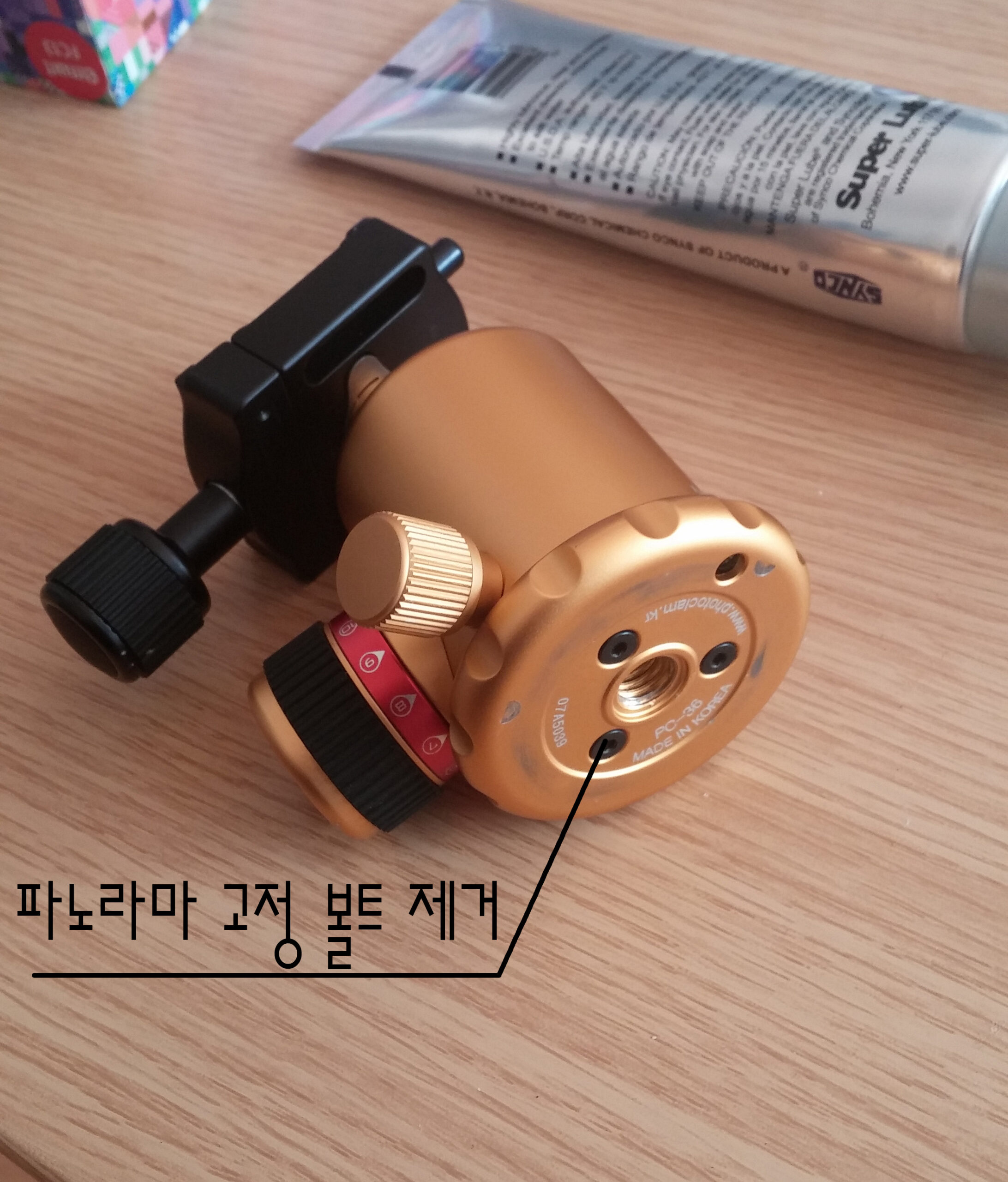

볼 헤드의 고정 볼트 3 Pcs 탈거

볼 헤드의 바닥면에는 3개의 나사가 있는데 이 3개의 나사가 전체적인 볼 헤드를 잡아 주는 역할을 합니다.

3개의 나사가 헐겁게 되면 파노라마 조절하는 것이 유격이 심해지면서 덜렁거리게 됩니다.

결국에 저 3개의 볼트가 많은 사용으로 인해 헐거워졌기 때문에 파노라마 부분의 고정이 잘 안되었습니다.

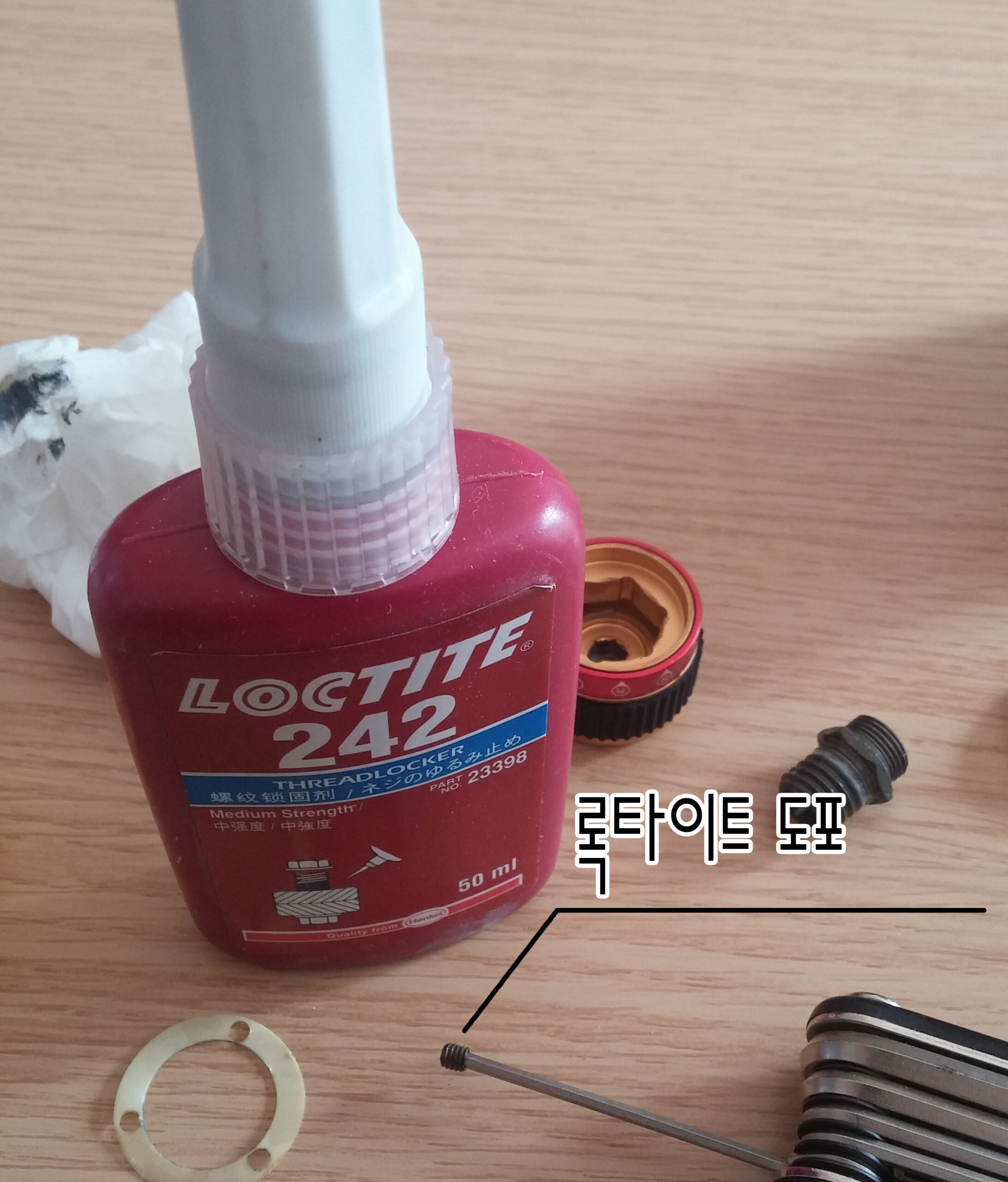

나사에 록타이트를 바르기 위해 일단 볼트를 탈거합니다.

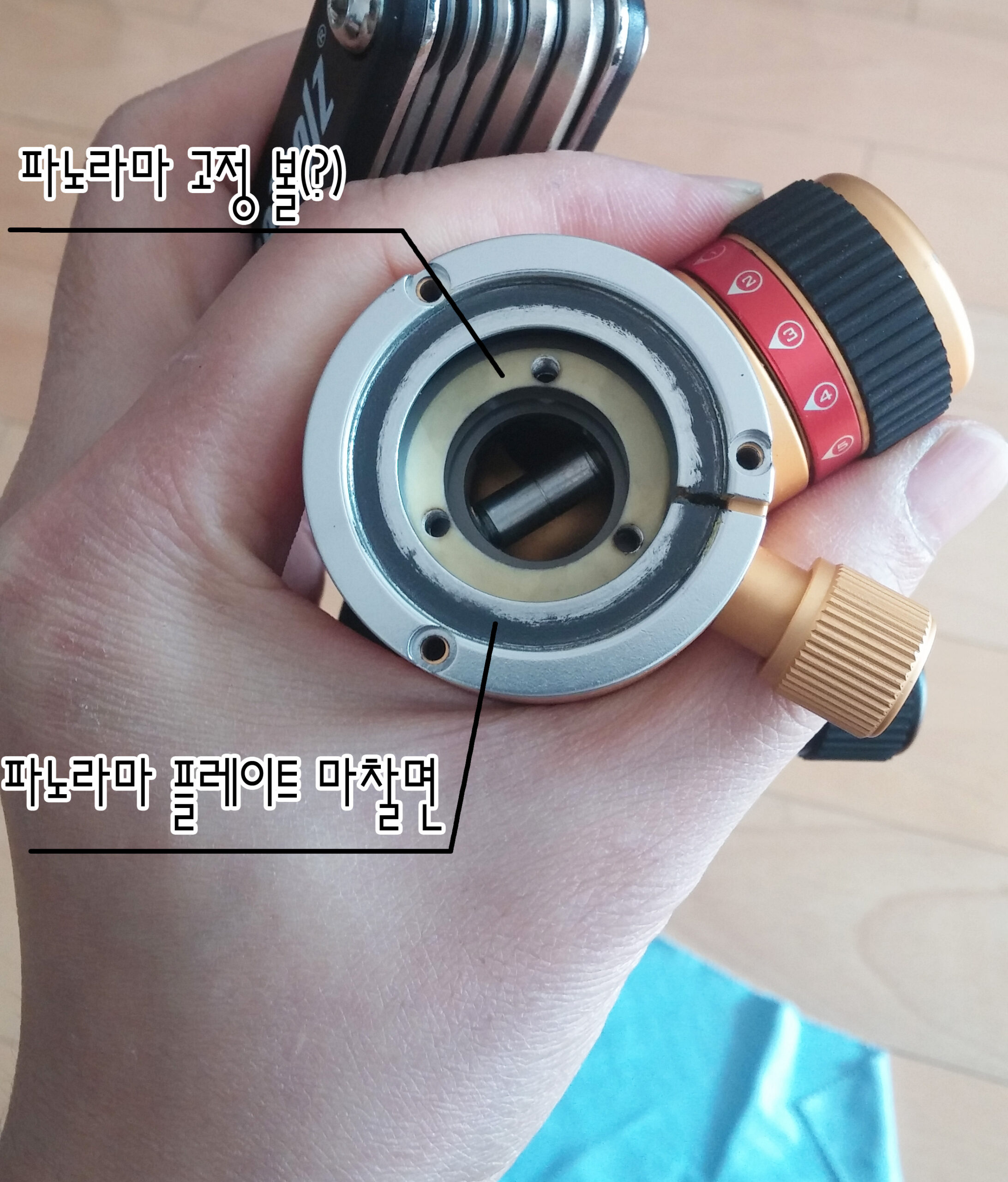

많은 사용으로 검게 변해버린 파노라마 마찰면

한번 의심이 들면 어떠한 제품도 사용하는 것을 꺼려하기 때문에

전체적으로 다 분해해보기로 결정했습니다.

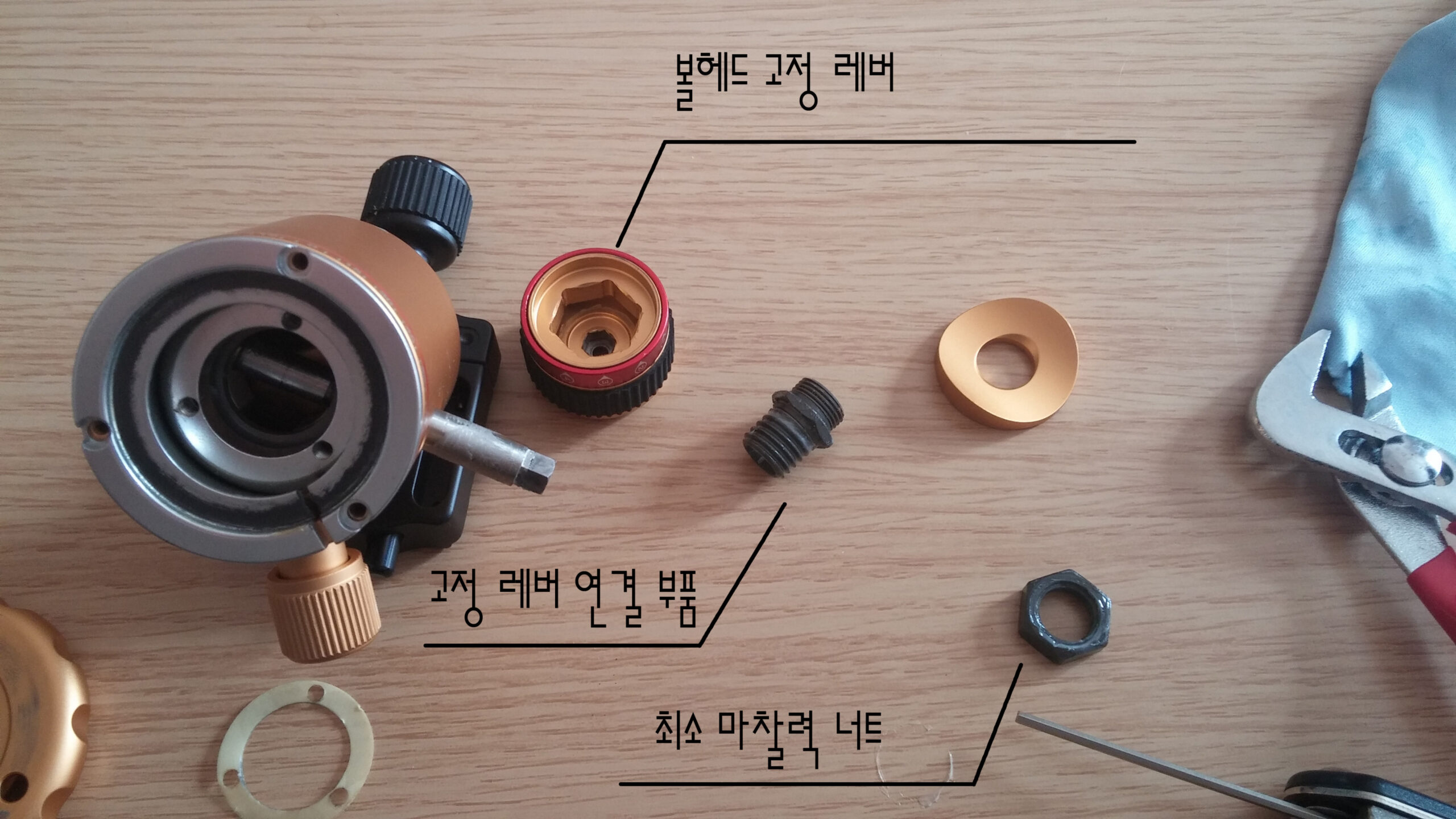

볼고정 다이얼을 제거

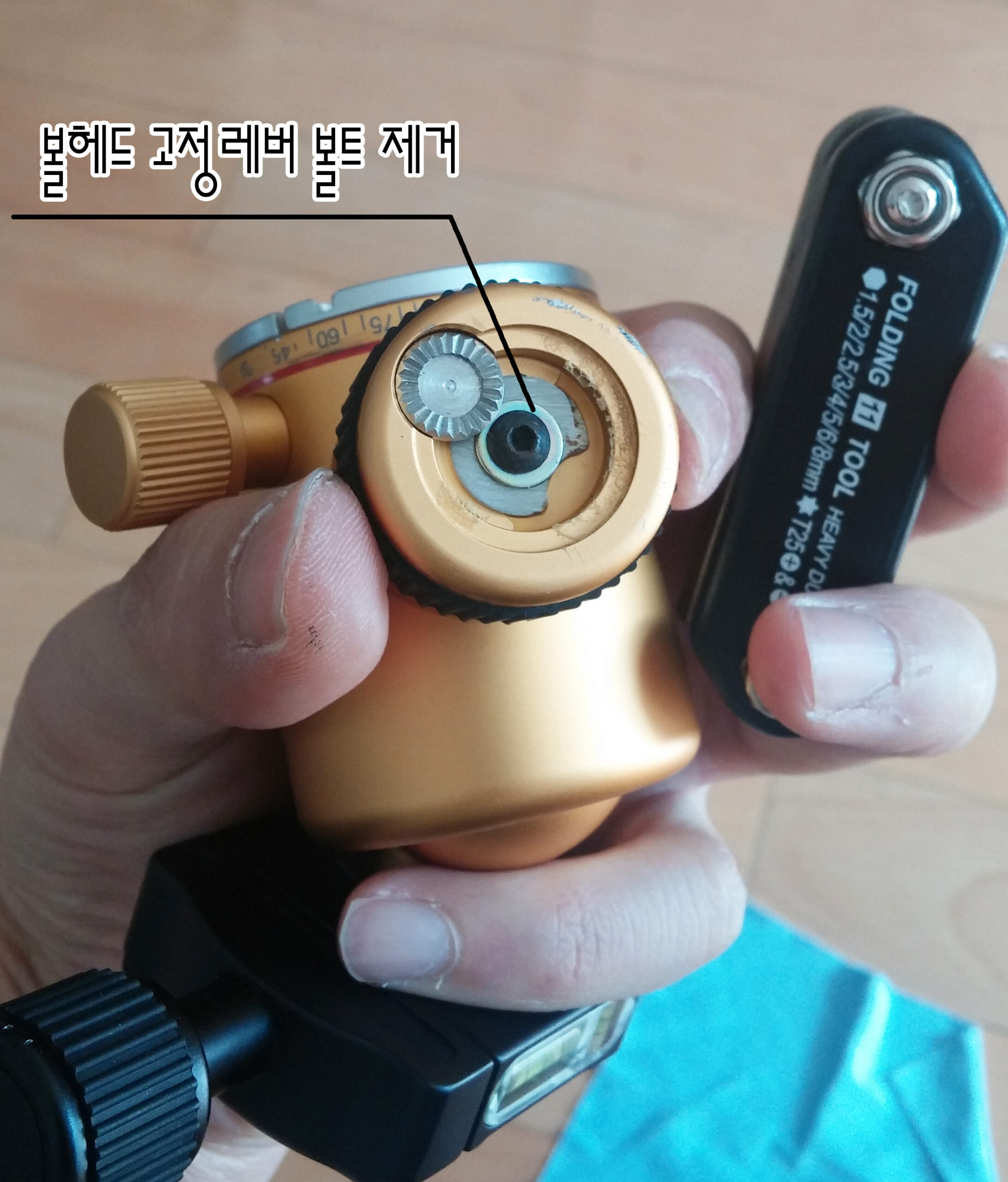

볼고정 다이얼을 제거하기 위해서 사진과 같이 육각렌치를 사용하여 볼트를 탈거합니다.

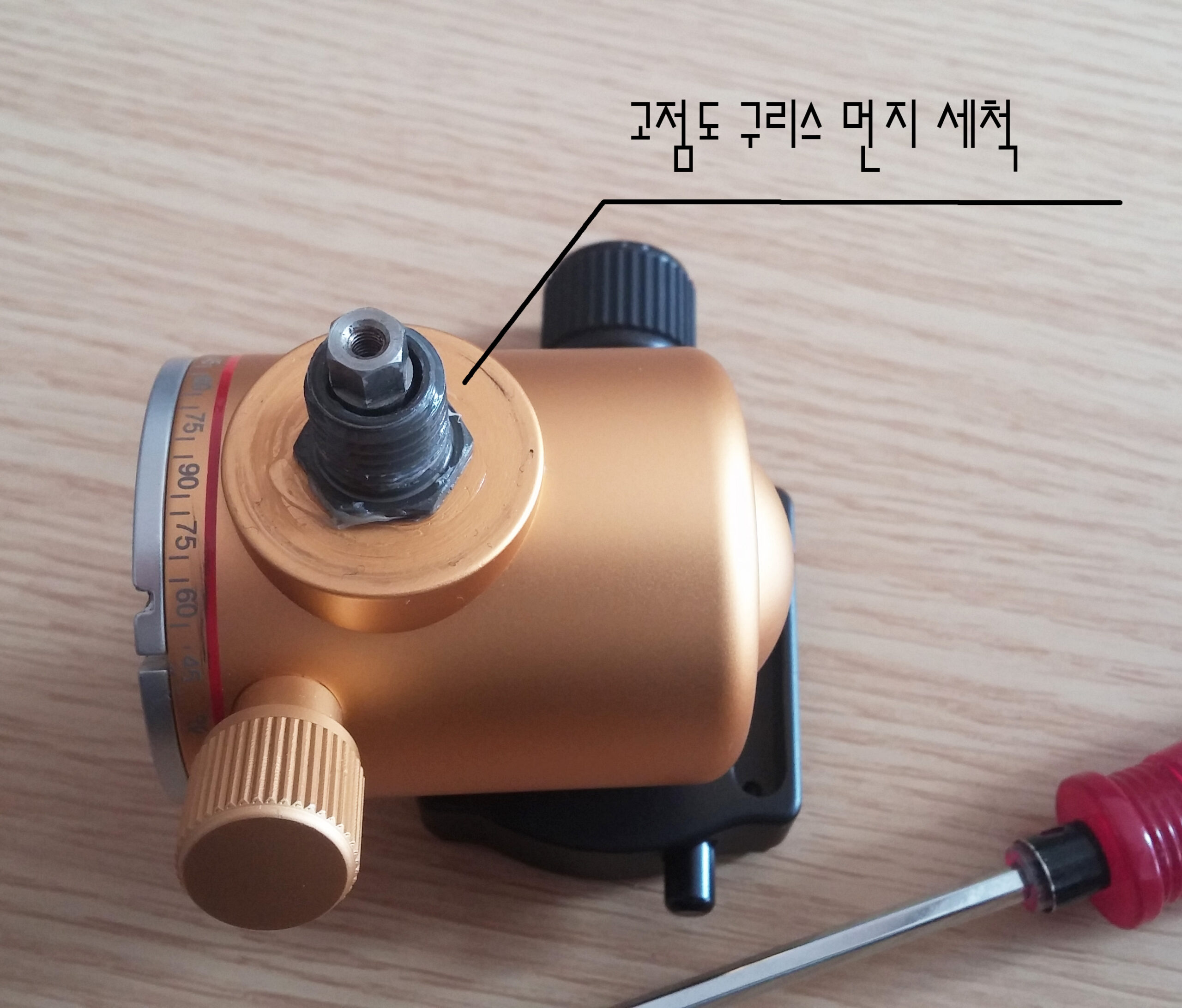

볼 헤드 고정 다이얼의 나사산 먼지 제거

볼 헤드 고정 레버의 마찰력을 위해 고점도 구리스가 도포되어있는데

장기간 사용으로 인해서 찌든 때와 먼지가 달라붙어 있습니다.

그래서 헝겊으로 적당히 닦아 냅니다.

고정 레버 연결 부품까지 모두 제거를 하고, 사이사이 먼지를 제거해줍니다.

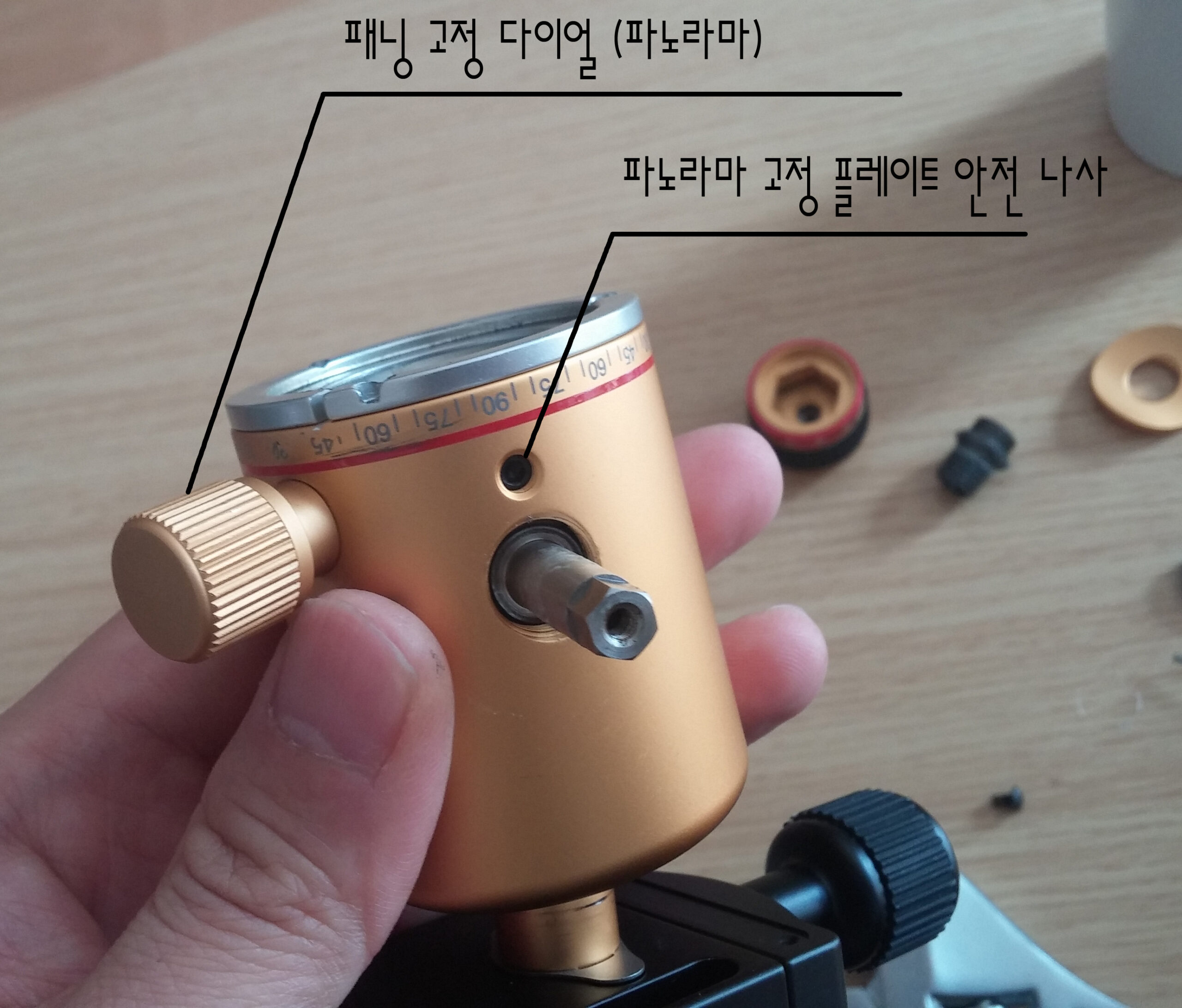

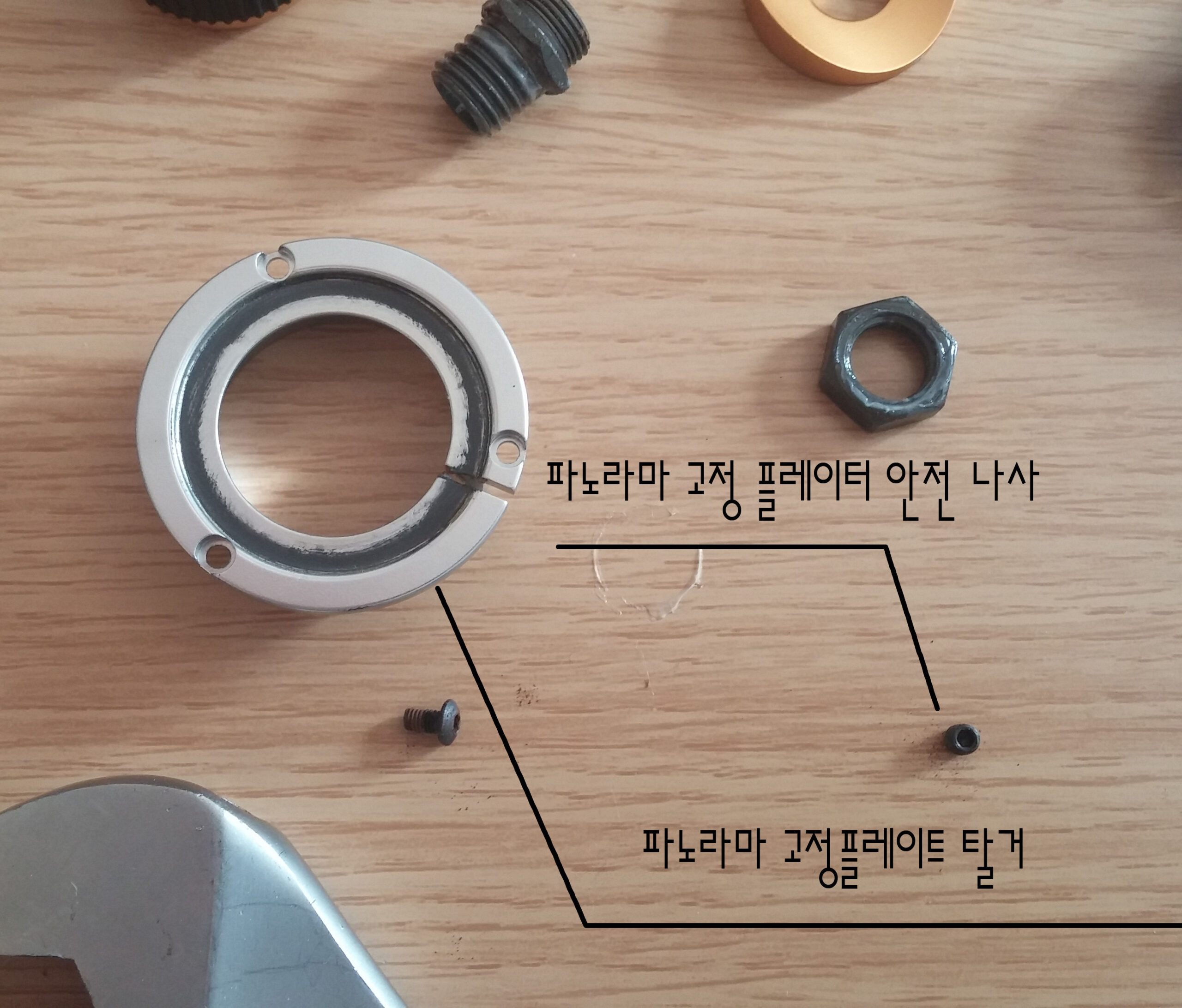

가칭 파노라마 플레이트 (은색)를 탈거하기 위해서 사진의 나사를 제거합니다.

저런 나사는 록타이트로 고정해주었으면 좋을 텐데

쉽게 풀립니다. 아쉬운 점이 아닐 수 없습니다.

포토클램이 고급 볼 헤드를 지향해서 그런지 사용된 재질은 참 고급스럽습니다.

만족스럽습니다.

검게 묻은 찌든 때와 먼지를 헝겊으로 깨끗하게 딱 아냅니다.

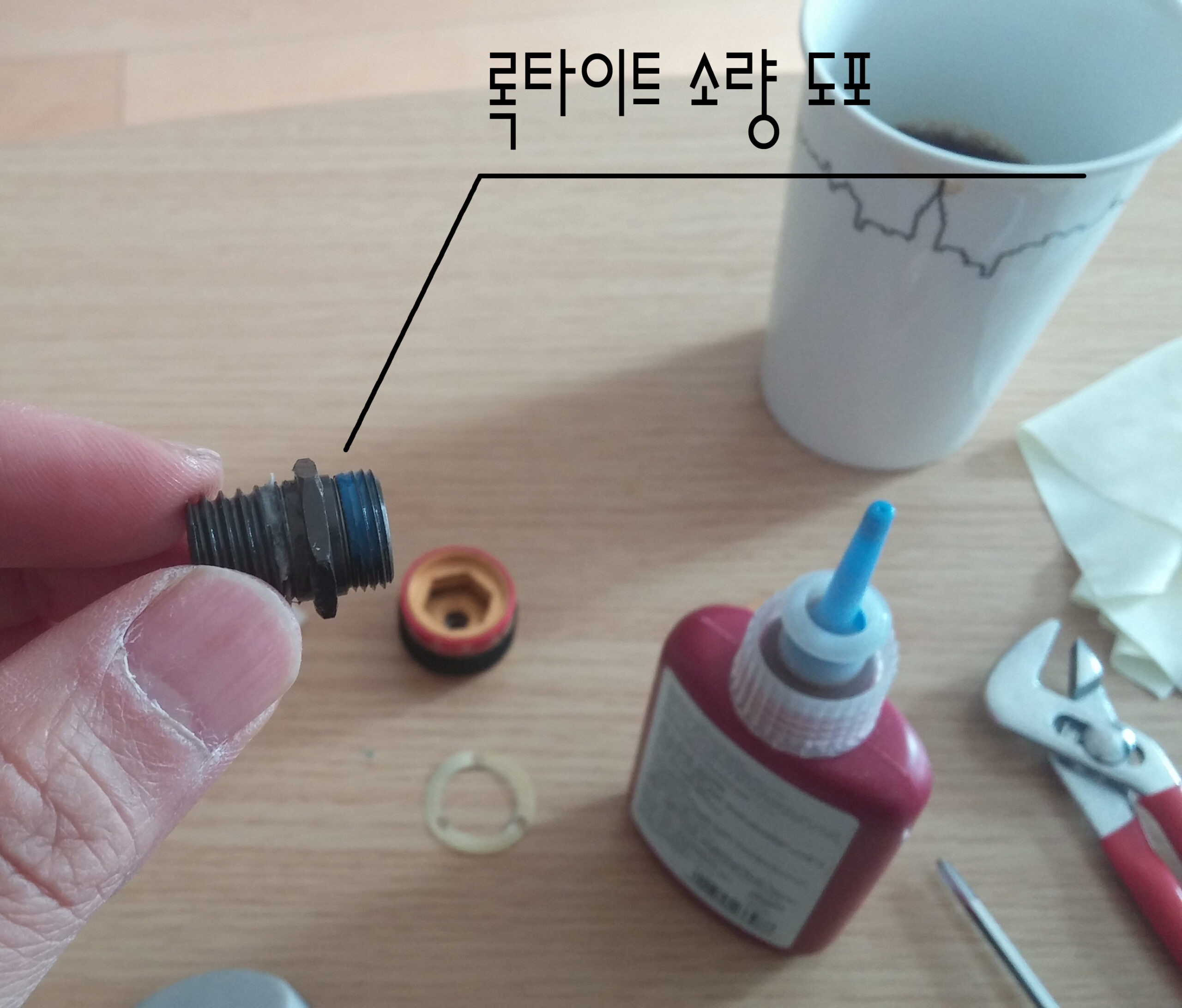

삼각대 볼 헤드는 튼튼하게 막 사용해야 하기 때문에 록타이트로 튼튼하게 고정해줍니다.

※ 꽉 조여서 안 풀리는 나사가 아니고 살짝 잠가서 고정하는 나사에는 록타이트를 도포해야 하는데

하이엔드 볼 헤드를 추구하는 포토클램에서 세심한 제작이 아쉬운 점입니다.

위 사진에 보면 안쪽에 있는 구멍 3개 뚫린 부품과 파노라마 마찰면 이 조여지면서 파노라마가 고정되는 구조입니다.

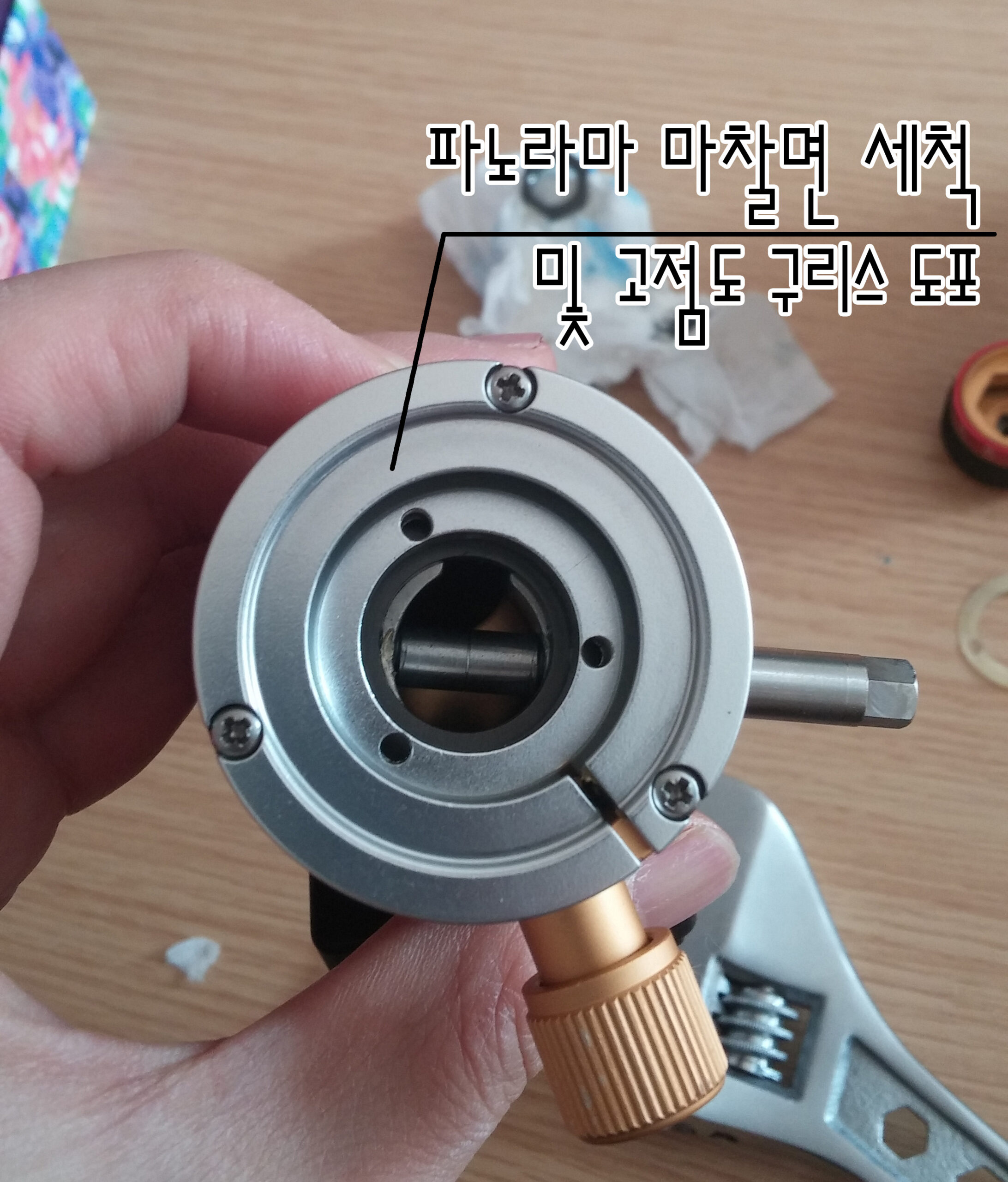

그래서 잘 딱 아내고, 조여지는 부분에는 구리스가 묻지 않도록 하면서 마찰면에만 구리스를 도포합니다.

적당한 토크로 나사를 체결하면 풀 일일 이 없을지 모르지만 그래도 록타이트로 단단하게 고정시켜 줍니다.

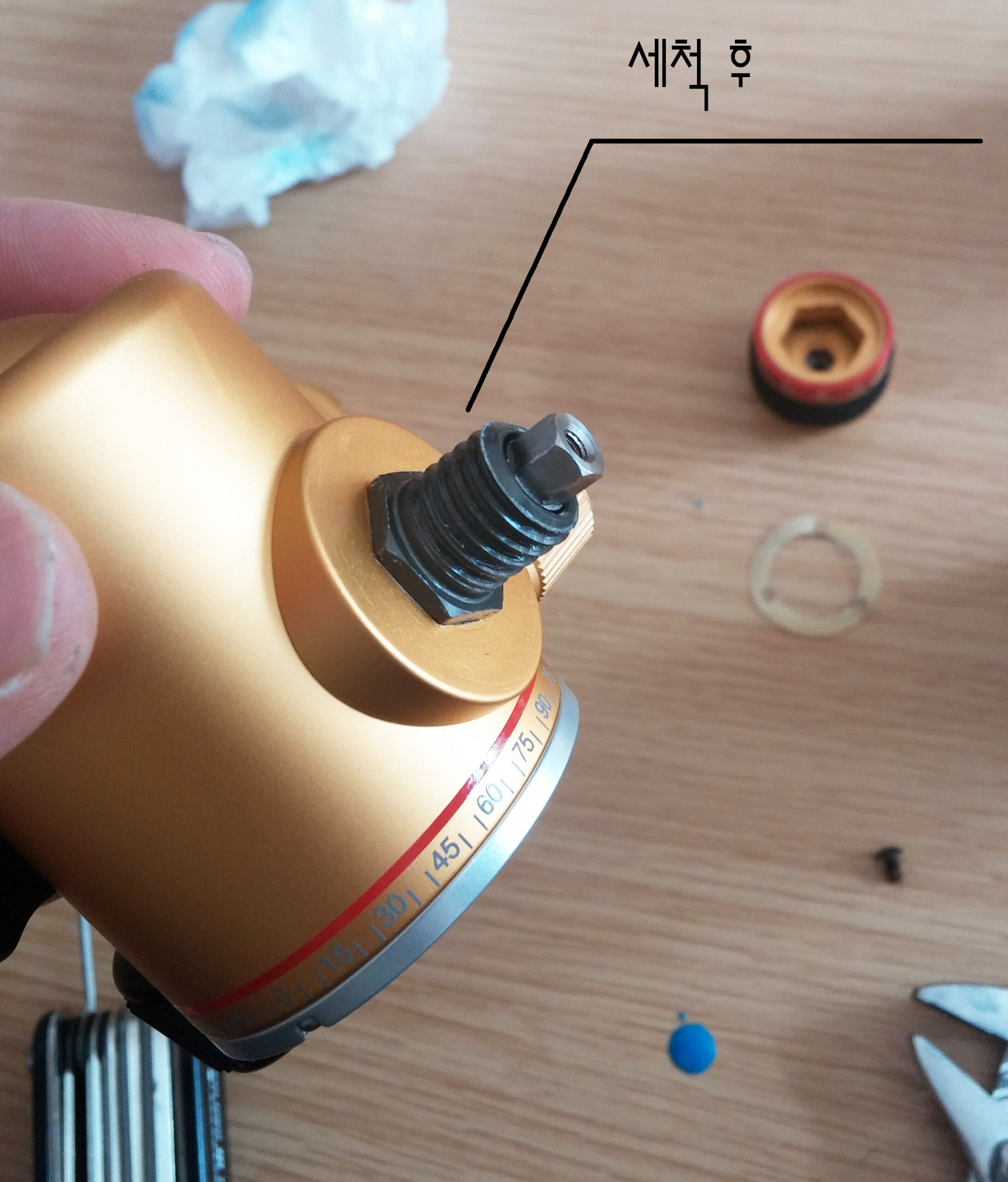

모든 기계적인 부품을 세척 후 재조립

Epilogue

결국에 문제는 플레이트 면의 3개의 나사가 제대로 고정되지 않아서 유격이 발생한 문제이었습니다.

자가로 록타이트를 발라서 적당한 텐션을 유지하는 상태에서 고정을 시켰습니다.

덜렁거리는 볼 헤드 때문에 촬영 중에 흔들림이 걱정되었는데 당번 간은 그런 걱정 없이 사용할 수 있을 것 같습니다.

혹시 저와 같은 증상이 있으시다면 볼 헤드 바닥면 나사를 확인해 보시기 바랍니다.

감사합니다.

글, 사진 @ 공학소년
