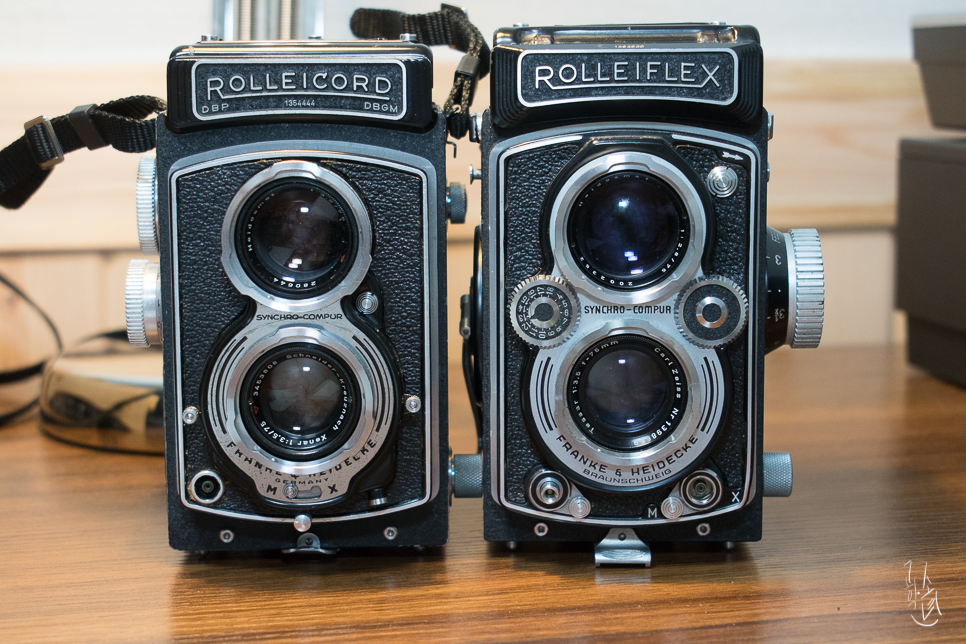

롤라이플렉스 3.5 MX EVS 모델은 약 50년 이상 된 중형 포맷의 필름 카메라로 아름다운 디자인 때문에 아직까지 많은 필름 애호가분들이 사용 중인 모델 중에 하나이기도 합니다.
중형 필름 카메라 롤라이플렉스 MX 오버홀
롤라이플렉스 3.5 MX EVS는 칼자이스 테사 75mm F3.5 렌즈를 가지고 있습니다. F2.8 모델처럼 개구리 왕눈이 렌즈를 가지고 있지는 않지만 발군의 묘사력을 가진 테사 렌즈이기 때문에 환상적인 결과물을 보여주는 카메라입니다.
이번 포스팅은 롤라이 플렉스 3.5 MX 의 렌즈 클리닝과 전반적인 오버홀 기록을 남겨보았습니다. 가볍게 봐주시면 좋겠습니다.

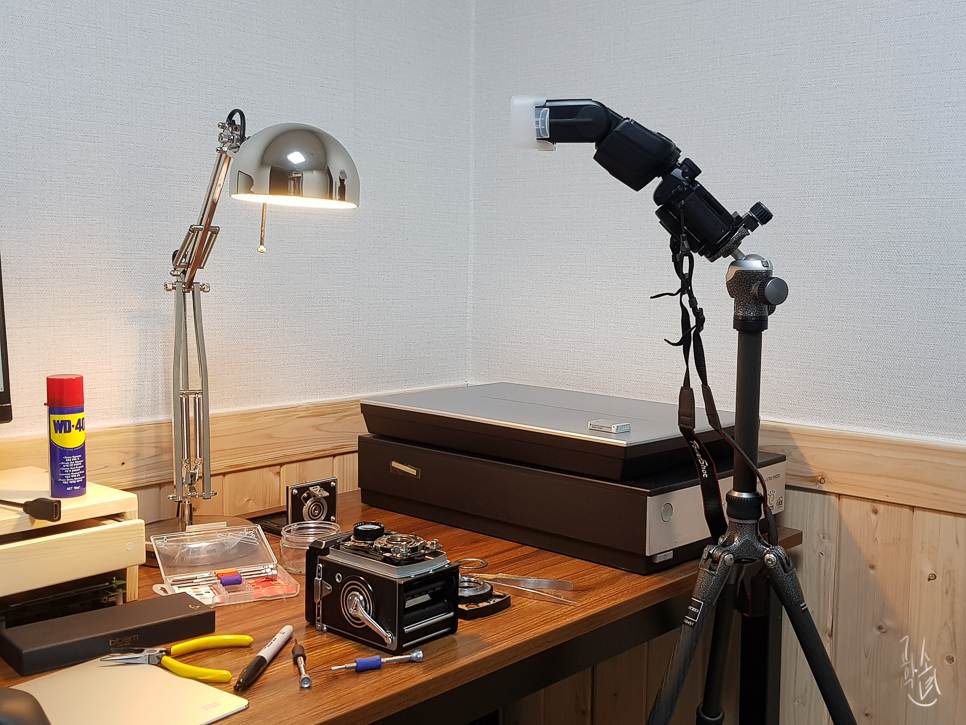

오버홀을 하면서 실수를 방지하기 위해서 조명과 카메라로 동영상 녹화를 하면서 합니다.
그래야 재조립할 때 실수하는 경우를 방지할 수 있습니다.
수술대에 오른 롤라이플렉스 입니다. 1950년대에 이렇게 완벽한 카메라를 어떻게 만들었는지 항상 대단하다는 생각 만듭니다.
메인 파트 분해 및 오버홀
롤라이 플렉스의 가장 중요한 렌즈와 셔터 관련 기계 파츠를 오버홀하기 위해서는 상판을 먼저 분리해야 합니다.
필자는 롤라이플렉스 계열 카메라를 분리할 때 항상 최대 개방 조리개와 벌브 셔터로 세팅을 하고 분해를 시작합니다.
일종의 규칙입니다.

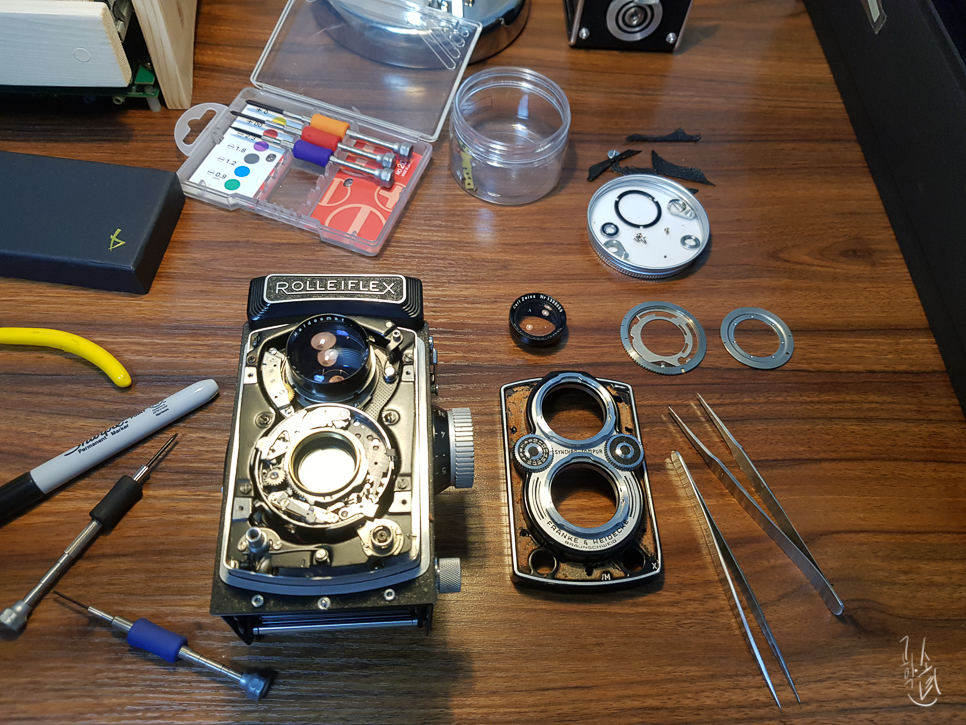

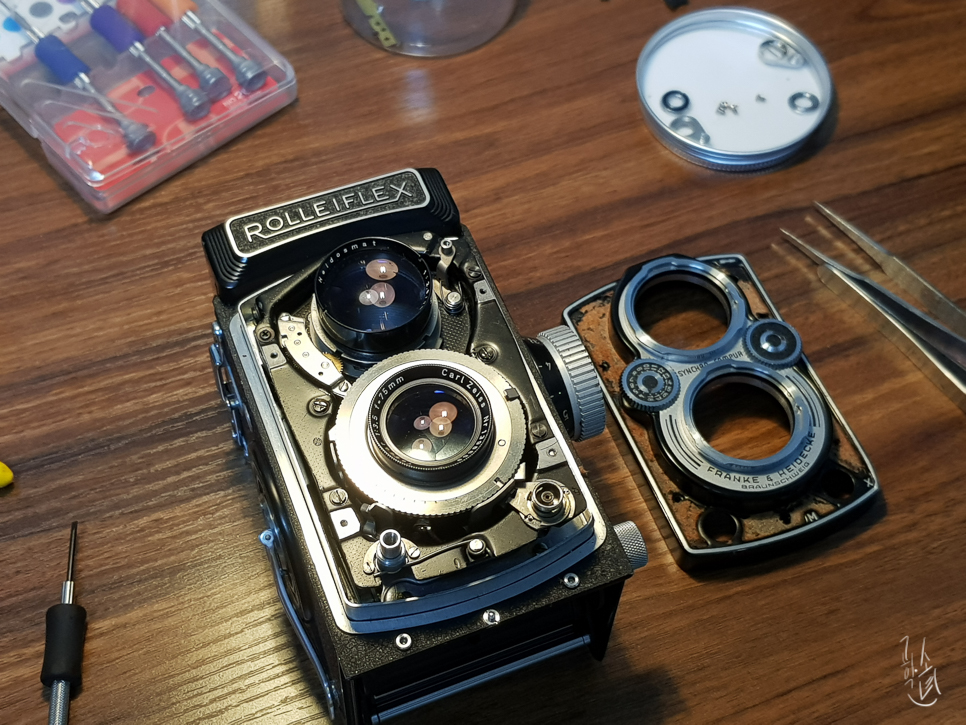

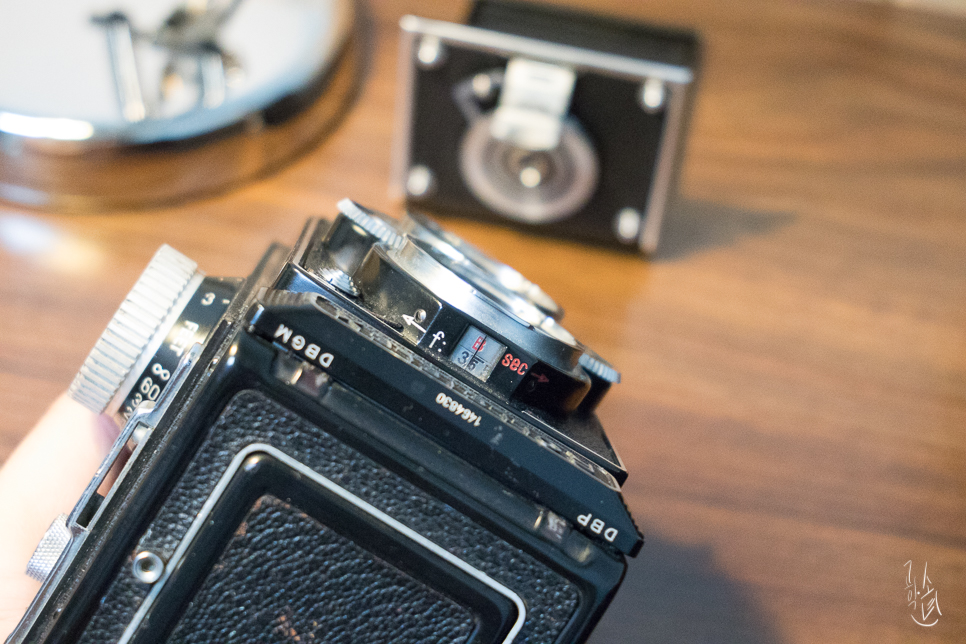

롤라이플렉스 상판을 분리하고 렌즈 기어 박스도 분리합니다.
사진으로 보기에는 쉬워 보일 수 있으나 각각의 나사와 부품의 조합이 있기 때문에 이 글을 보고 따라 하신다면 정말 주의하셔야 합니다.

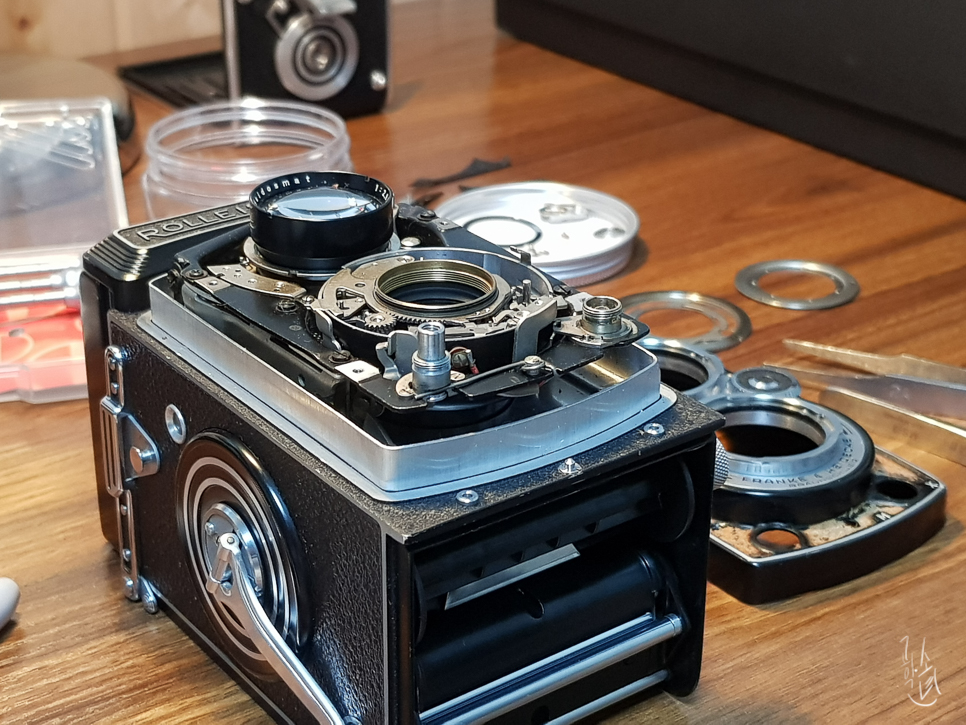

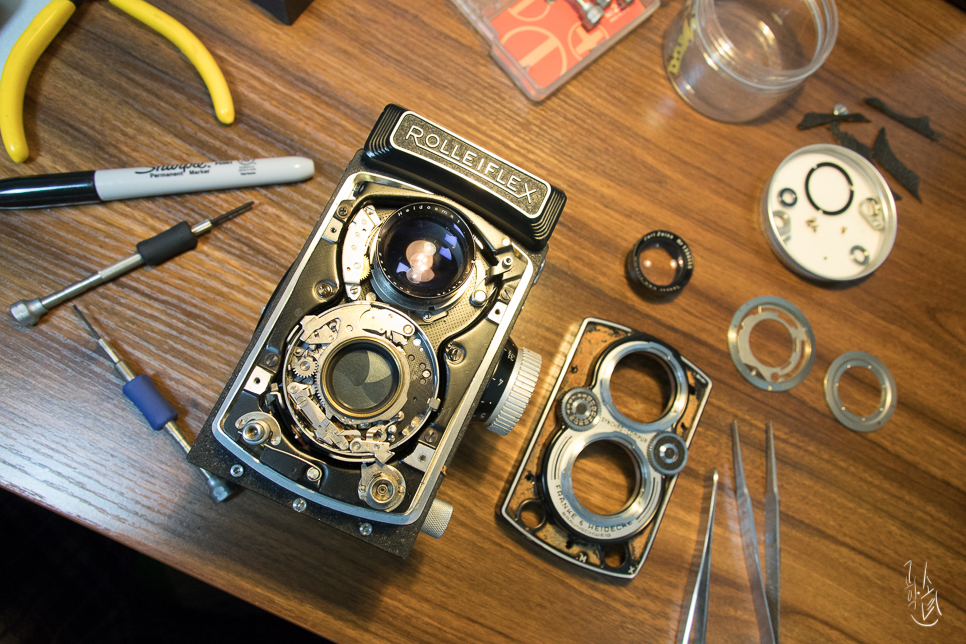

조리개와 셔터스피드와 관련된 주요 부품들을 훤히 볼 수 있습니다.
긴 세월 동안 오일류들이 마르고 쇳가루가 곳곳에 있기 때문에 충분히 닦아 내고 테프론오일류로 기어에 도포해줍니다.
과량을 도포할 경우 먼지가 달라붙을 수 있기 때문에 도포 후에 먼지가 발생하지 않는 융으로 닦아냅니다.

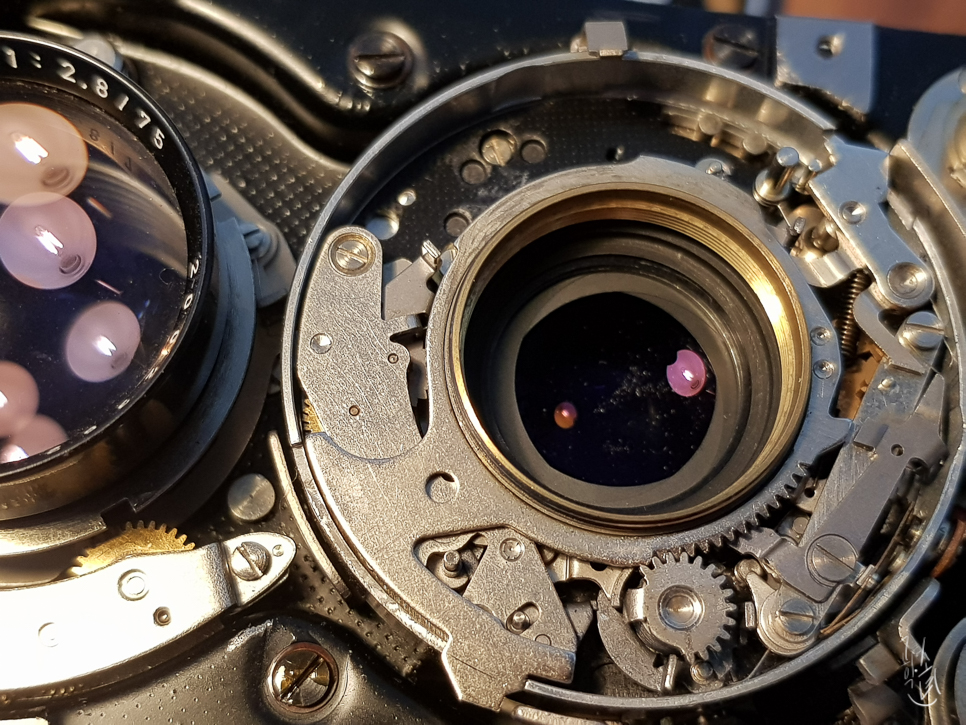

롤라이플렉스의 심장과 같은 렌즈 셔터 방식의 부품들입니다.
어떤 소재로 만들었기에 60년이 지난 지금도 견고한지 장인의 손길이 느껴집니다.
어쨌든 오래된 기어의 때를 벗겨내고 테프론오일로 마모를 막아주는 작업을 하였습니다.

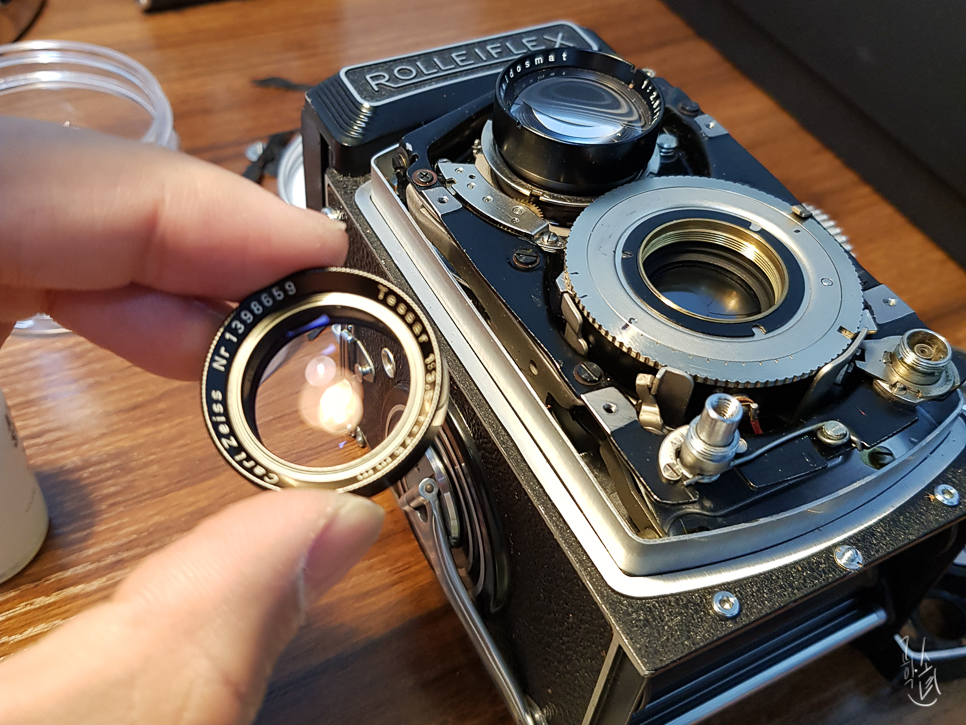

이번에 수리하는 롤라이플렉스 모델은 렌즈 포그와 곰팡이가 있어서 렌즈 클리닝에 집중이 되었습니다. 테사 렌즈는 구조가 간단하여 대물렌즈를 분리하면 2군 렌즈가 뭉쳐있어서 한 번 더 분리하면 렌즈 알 전체 분해가 쉽게 됩니다.
사진에는 없지만 손에 들고 있는 테사 대물렌즈가 2개의 렌즈 알로 분해가 됩니다.
렌즈 클리닝용액으로 깨끗이 포그와 곰팡이를 제거하고 건조 후에 다시 재조립합니다.
접안렌즈 부는 셔터를 최대 개방으로 열려있는 상태에서 세척용 융으로 앞뒤 딱아주면 됩니다.
상황에 따라서 렌즈 셔터의 기어도 모두 분리할 수 있지만 셔터 늘어짐이 거의 없었기 때문에 지연 기어 부위에 오일 도포로 마무리했습니다.
필름 와인딩 레버 수리

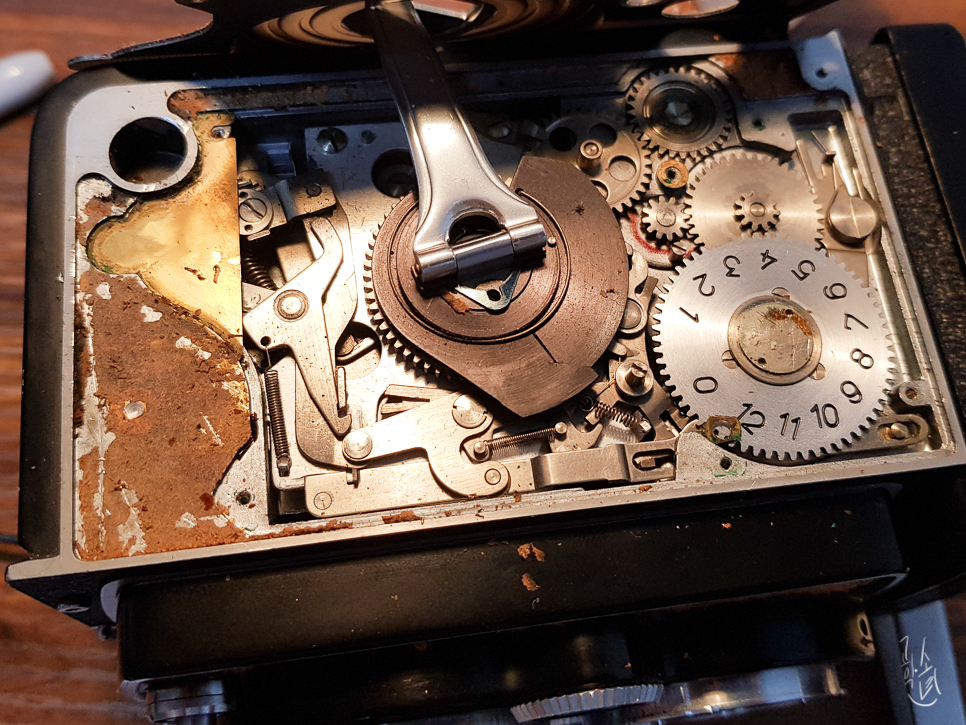

필름 와인딩이 다른 롤라이플렉스보다 버겁게 느껴졌습니다.
분해해보니 역시 오일류가 모두 말라있어서 구동 자체가 부드럽지 못했습니다.
그래서 와인딩 커버를 벗겨내고 주요 부품을 분해하여 오일 도포를 하여 부드럽게 구동할 수 있도록 수리하였습니다.
(사진에 보이는 갈색은 오래된 롤라이플렉스 가죽이 삭아서 떨어진 흔적입니다.)
뷰잉렌즈 및 미러 세척
롤라이플렉스는 뷰잉렌즈와 테이킹렌즈 2개의 렌즈로 구성되어있습니다.
모든 분들이 당연히 사진이 촬영되는 테이킹 렌즈를 중요히 여기지만 뷰잉렌즈도 사진을 담는 사람이 보는 렌즈기 때문에
깨끗하게 관리되어야 합니다.

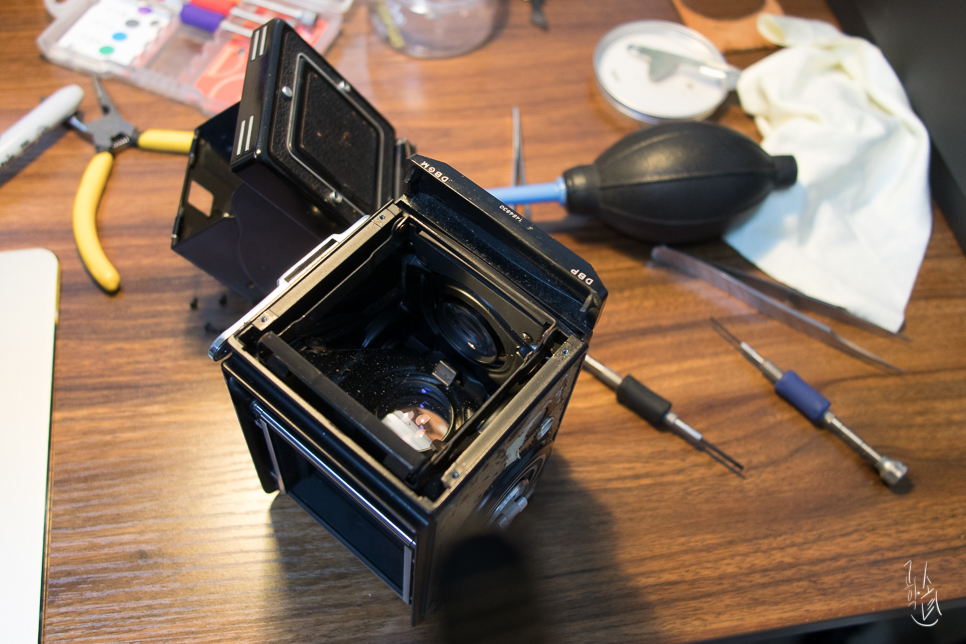

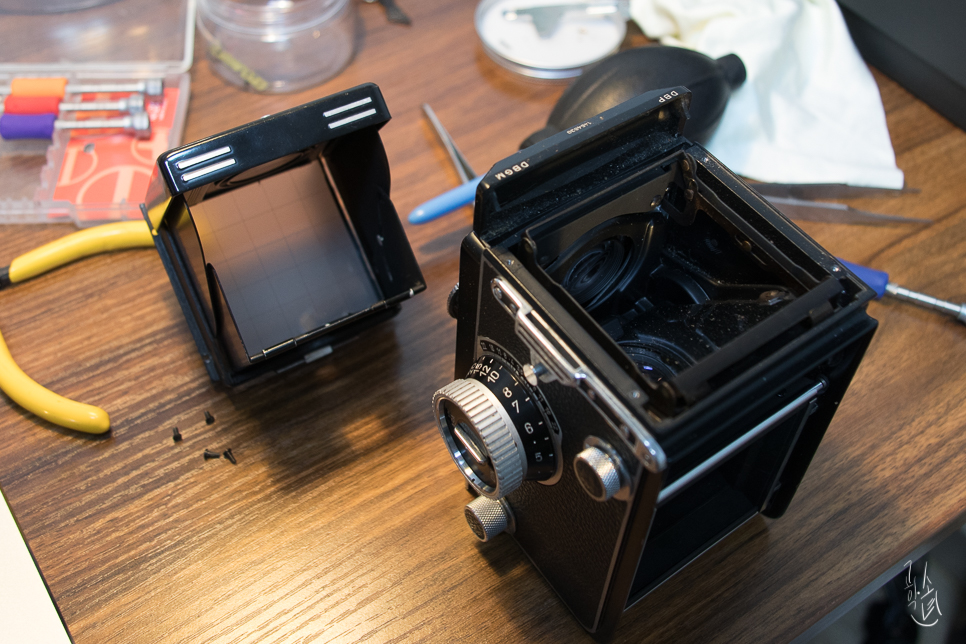

뷰잉렌즈의 세척과 미러 세척을 위해 상판을 분리합니다.

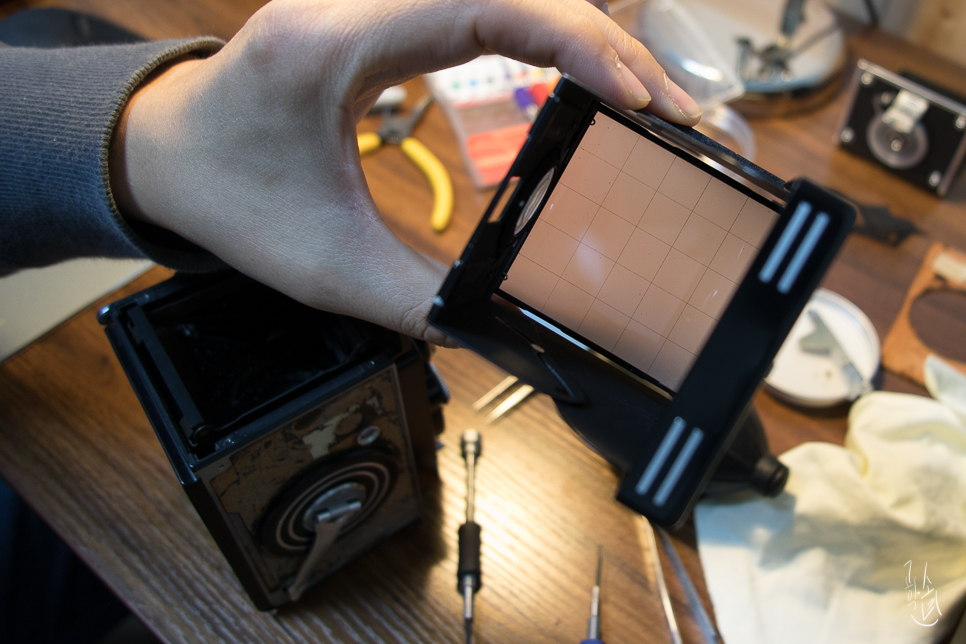

롤라이플렉스는 정방형 포맷의 필름을 주로 사용하기 때문에 정사각형 커다란 스크린이 있습니다.
앞면은 일반적으로 자주 닦아서 사용하지만 뒷면은 분리해야 하기 때문에 자주 딱을 수 없습니다.
분해한 김에 스크린 앞뒤로 깨끗하게 닦아내어 줍니다.
세정액으로 앞뒤 세척하니 새것이 되어버렸습니다.

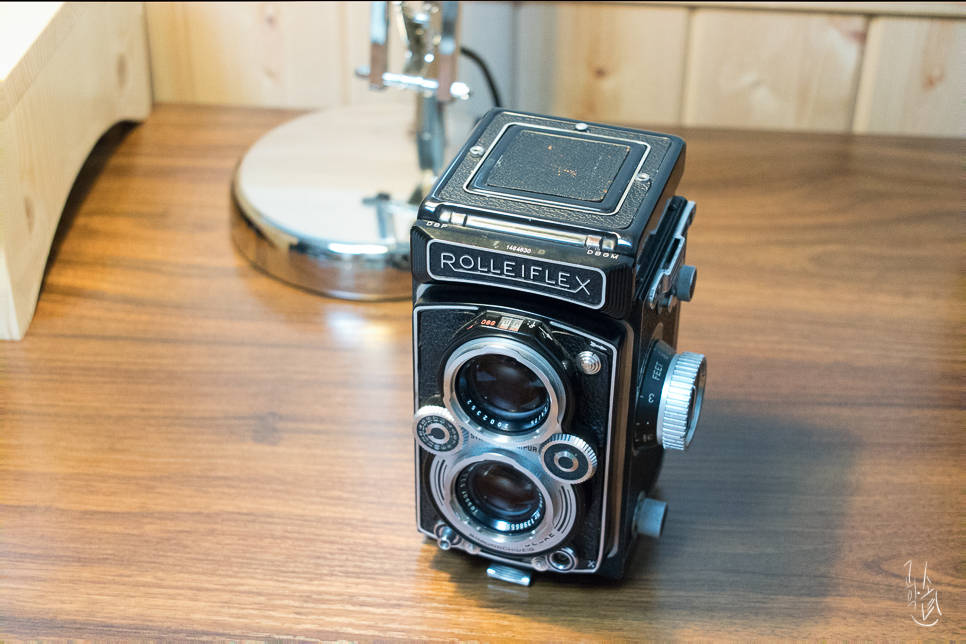

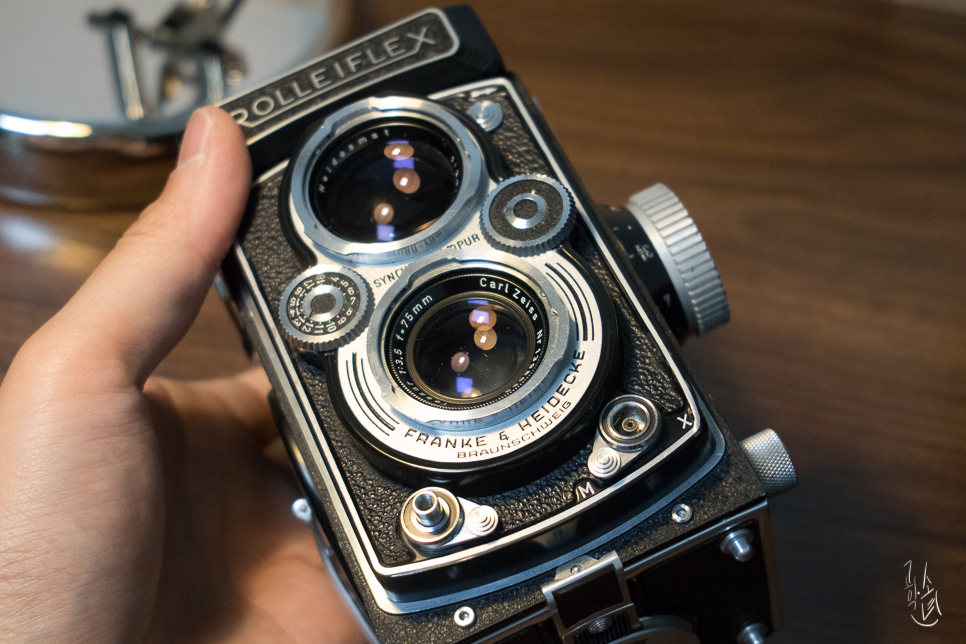

새롭게 태어난 롤라이플렉스 MX EVS
렌즈 클리닝과 주요 기어 및 메탈 파츠에 오일을 주유하고 나니 기계적인 구동이 매끄럽게 느껴집니다.
롤라이플렉스 MX EVS 오버홀을 마칩니다.
