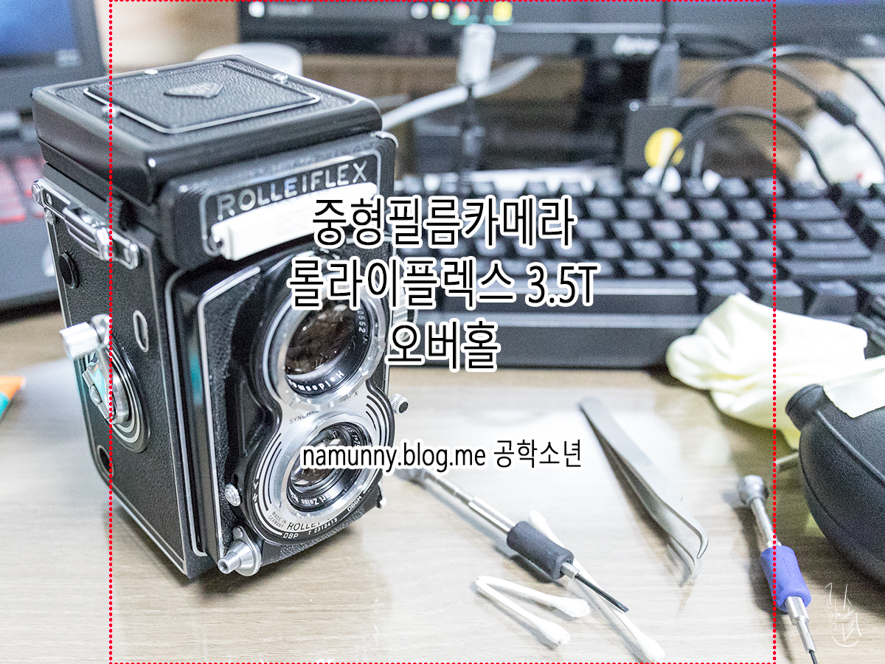

롤라이플렉스 3.5T 저속셔터 늘어짐 수리 및 오버홀
롤라이 전문 오버홀러(?) 공학소년입니다. 이번에 롤라이플렉스 3.5T (Rolleiflex 3.5T) 수리를 했습니다.
이 카메라 증상은 저속 셔터 시 늘어짐이 보이고, 셔터 유막 때문인지 셔터가 간헐적으로 제대로 닫히지 않는 증상이 있습니다.
그래서 오버홀을 하기로 하였습니다.
이번에 오버홀 하는 롤라이플렉스는 오랜 세월 동안 오버홀을 하지 않아 내부의 기름이 굳었고
그에 따라 저속 셔터 시 늘어짐이 발생하였습니다.

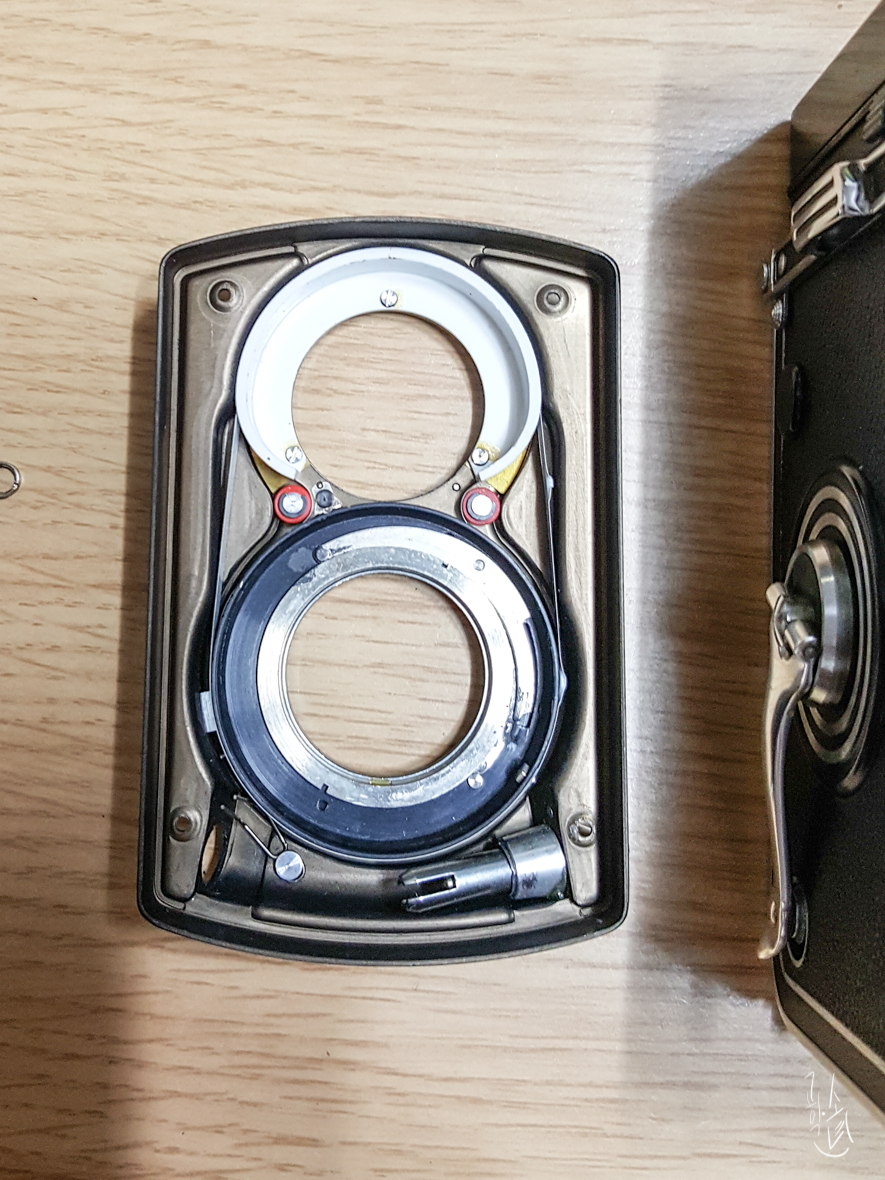

롤라이플렉스 상판을 분해
Rolleiflex 3.5T Overhaul
롤라이플렉스 3.5T는 롤라이코드와 유사한 외형을 가지고 있습니다.
Rolleiflex 3.5T Overhaul

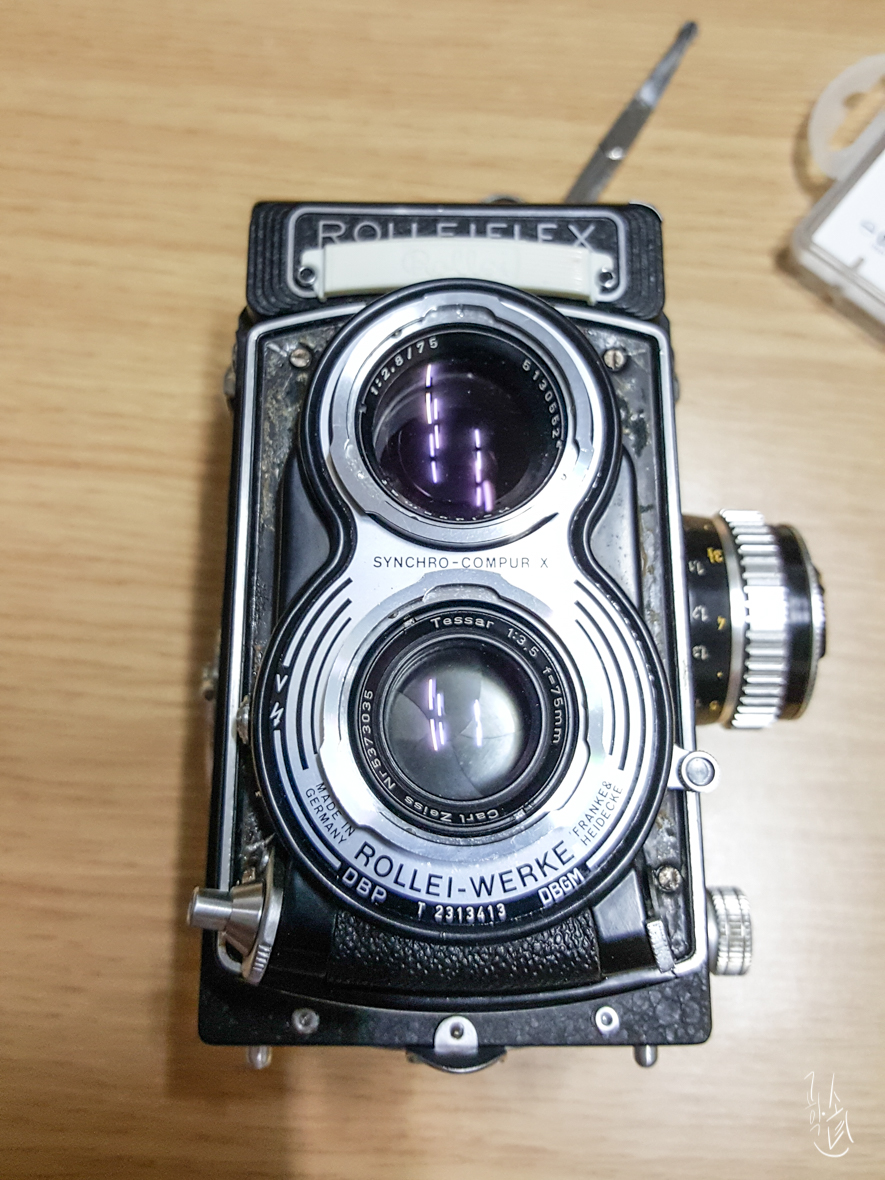

롤라이플렉스나 롤라이코드나 상판 분해의 절차는 유사합니다.
일단 롤라이플렉스 3.5T 상판 분해는 어렵지 않게 했습니다.
Rolleiflex 3.5T Overhaul

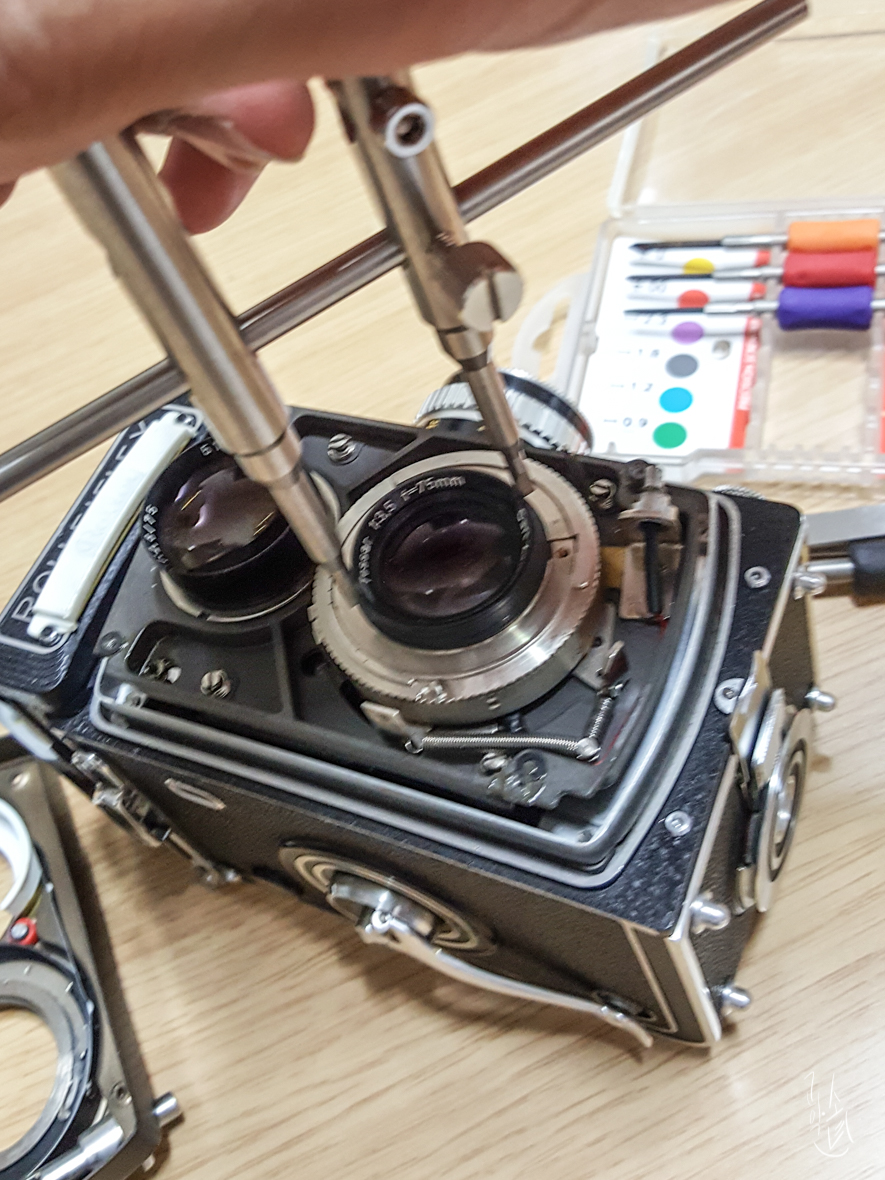

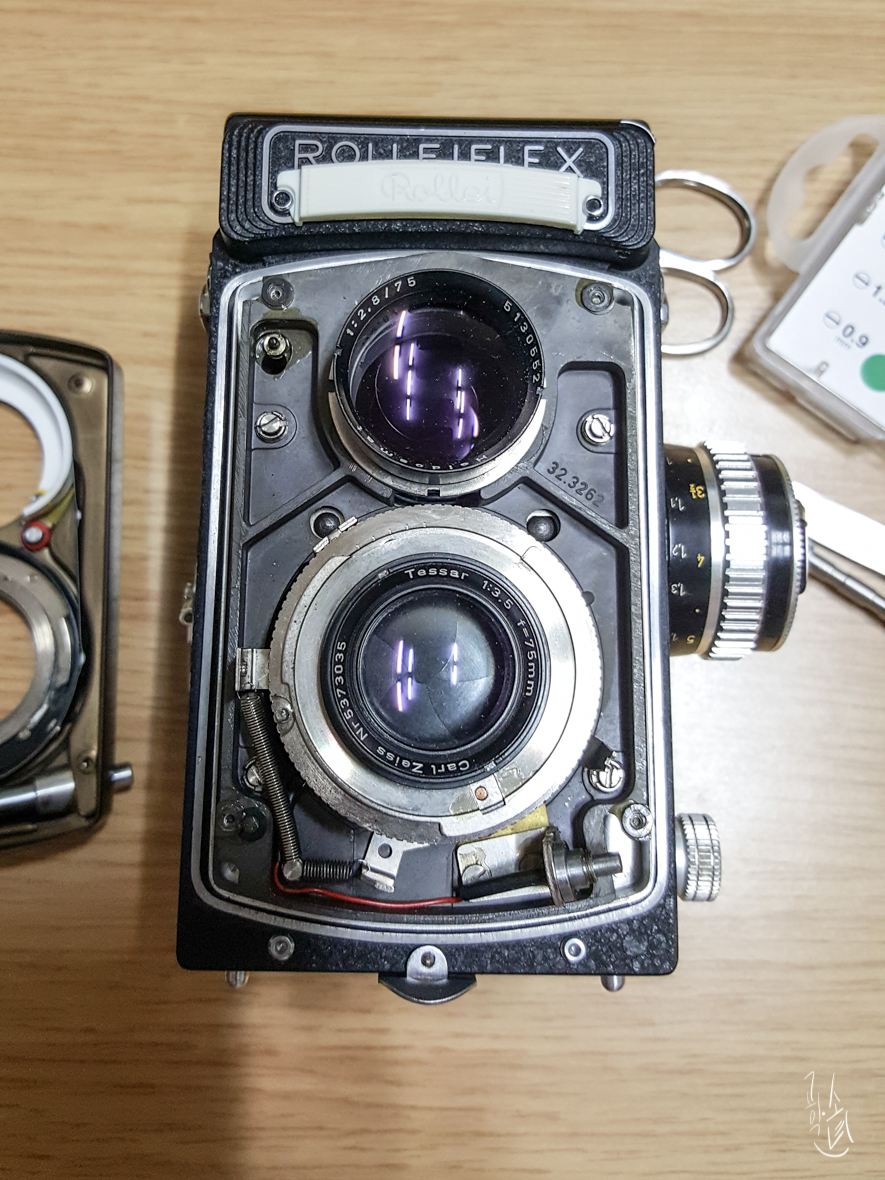

렌즈 분해 툴을 사용해서 대물렌즈를 분해하고 접안 부를 렌즈 클리너로 깨끗하게 딱아내줍니다.
딱 아내고 나서는 절대 수분을 남기지 말아야 합니다. 자칫 곰팡이의 원인이 될 수 있습니다.
Rolleiflex 3.5T Overhaul

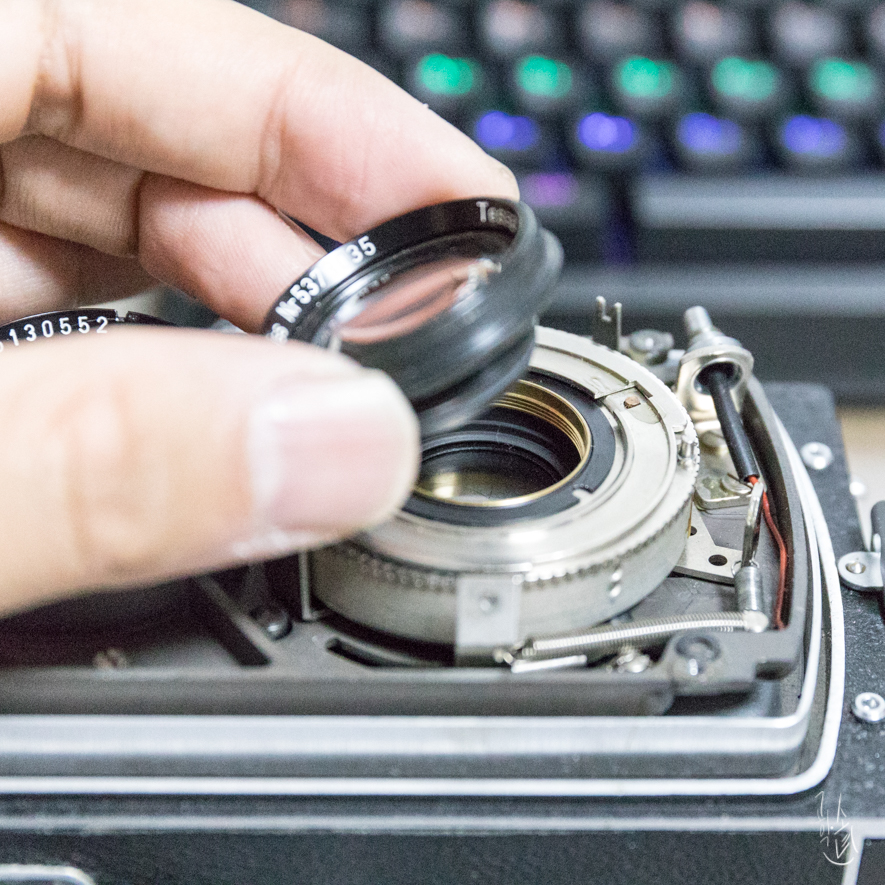

다음은 접안부 렌즈를 대물렌즈부 처럼 딱아냅니다. 안쪽으로 해서 접안렌즈를 분해하여 세척할 수 있지만

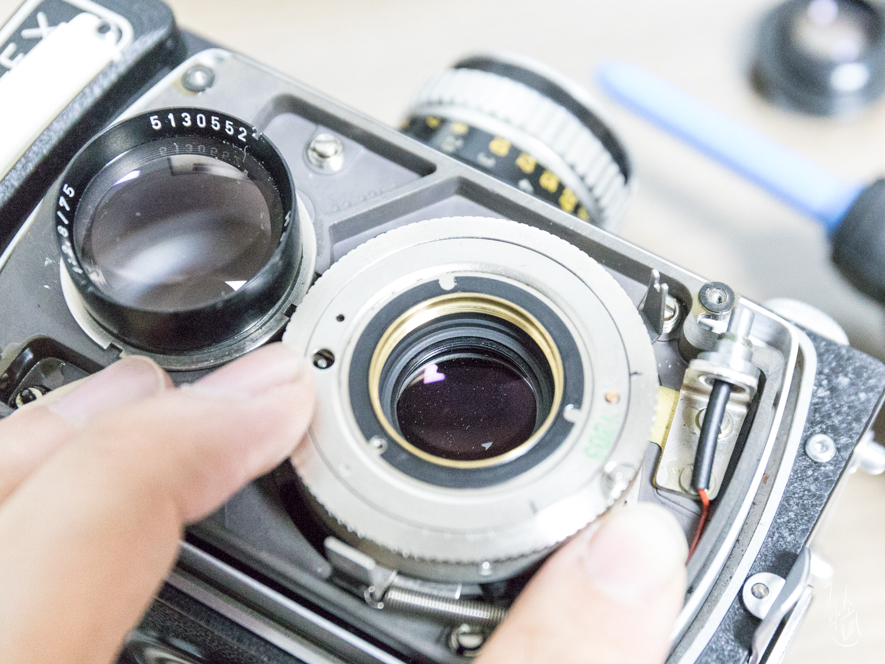

벌브 셔터로 해서 셔터를 개방한 뒤 딱아내어도 무방합니다.

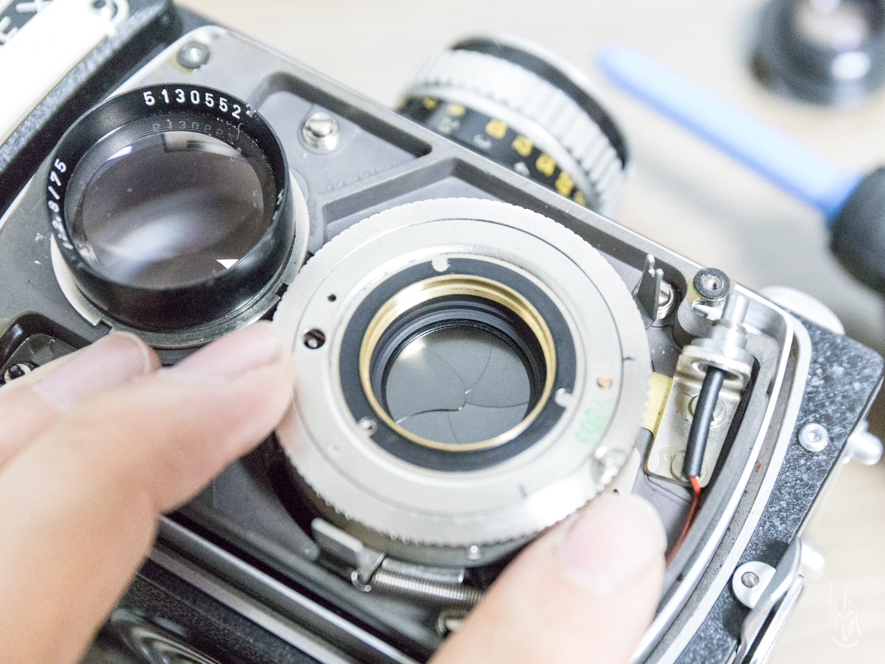

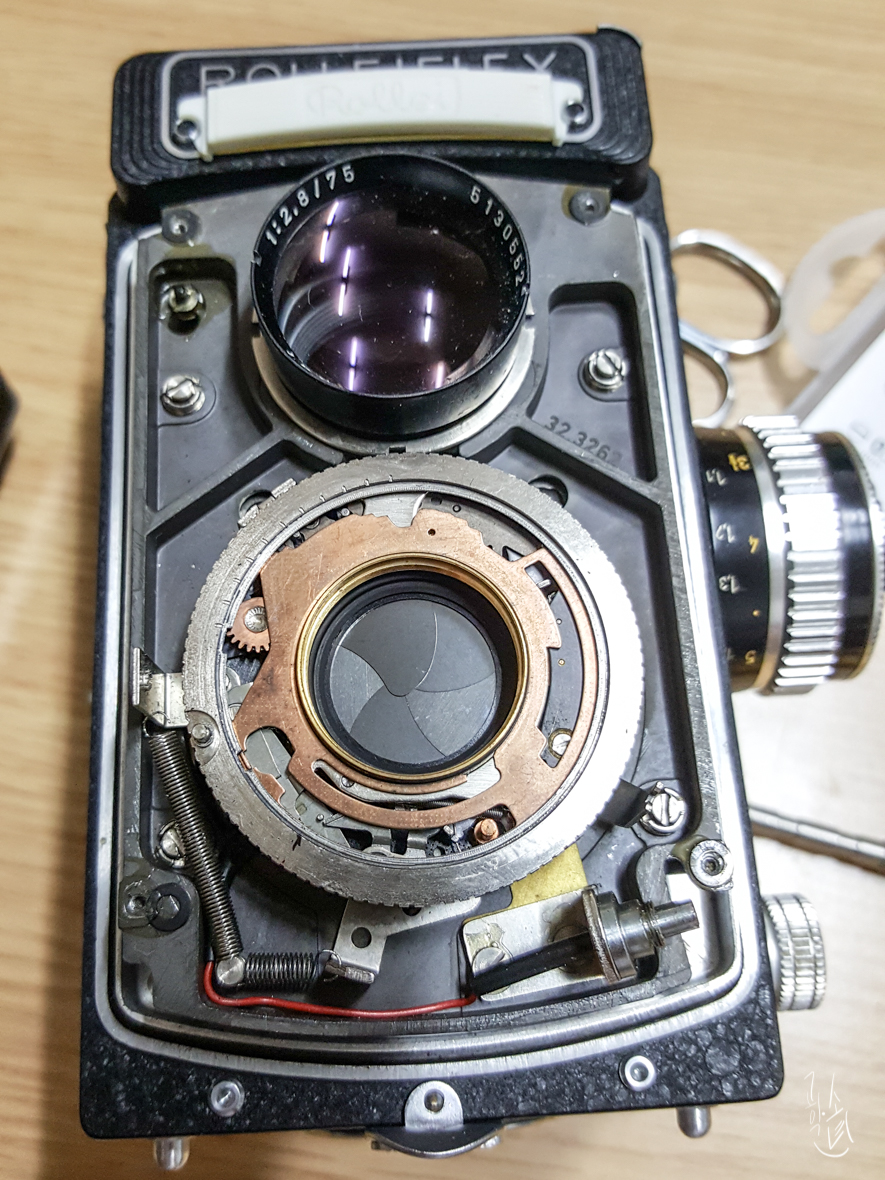

오랜 세월 사용된 셔터 날을 하나하나 세정제로 닦아내어 유막에 의한 셔터 오작동을 방지해주도록 합니다.

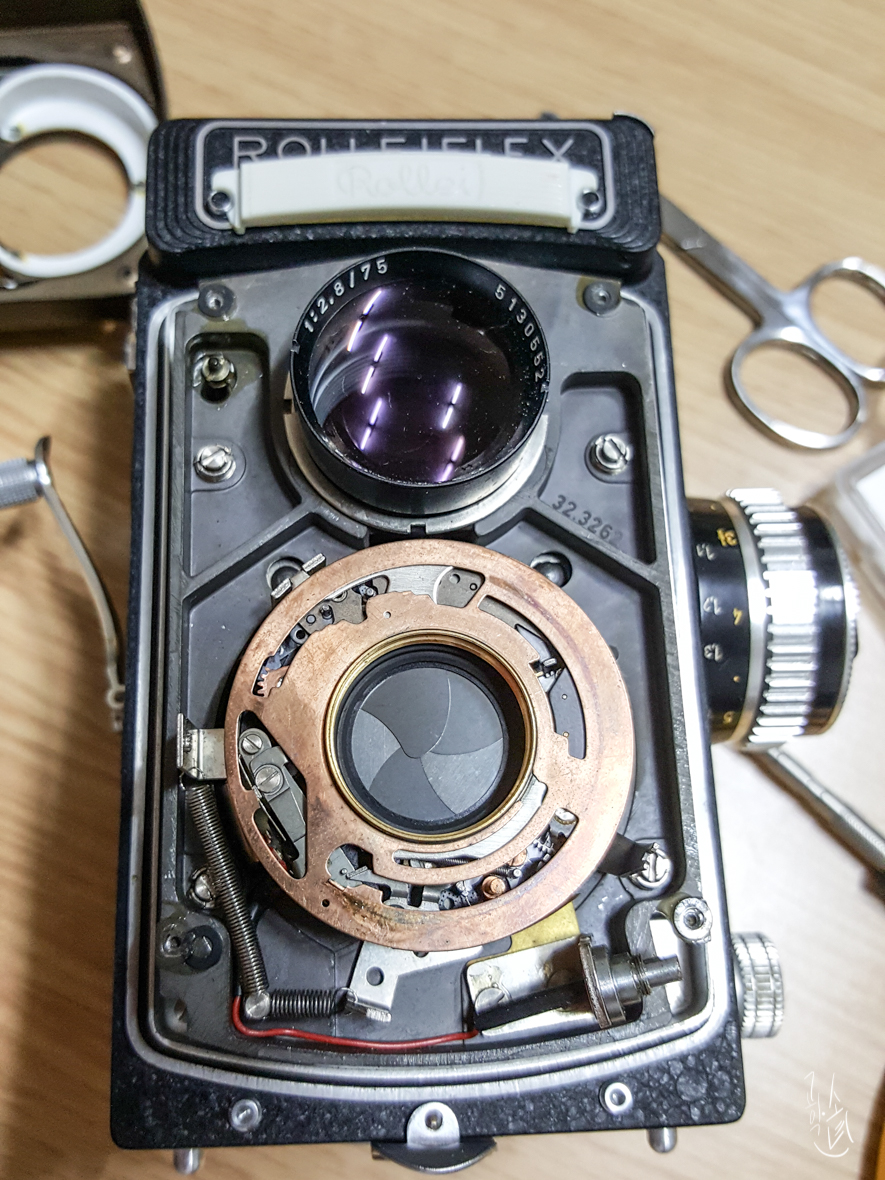

Compur Shutter 의 심장
롤라이플렉스가 70년이 지나도 최상의 컨디션을 유지할 수 있는 비결은
바로 Compur 셔터 메커니즘과 고품질 메탈 소재나 황동 소재의 부품을 사용하기 때문입니다.
부품이 녹이 슬지는 않았지만 기름이 말라있기 때문에 셔터속도의 변동이 있을 수 있습니다.
Rolleiflex 3.5T Overhaul

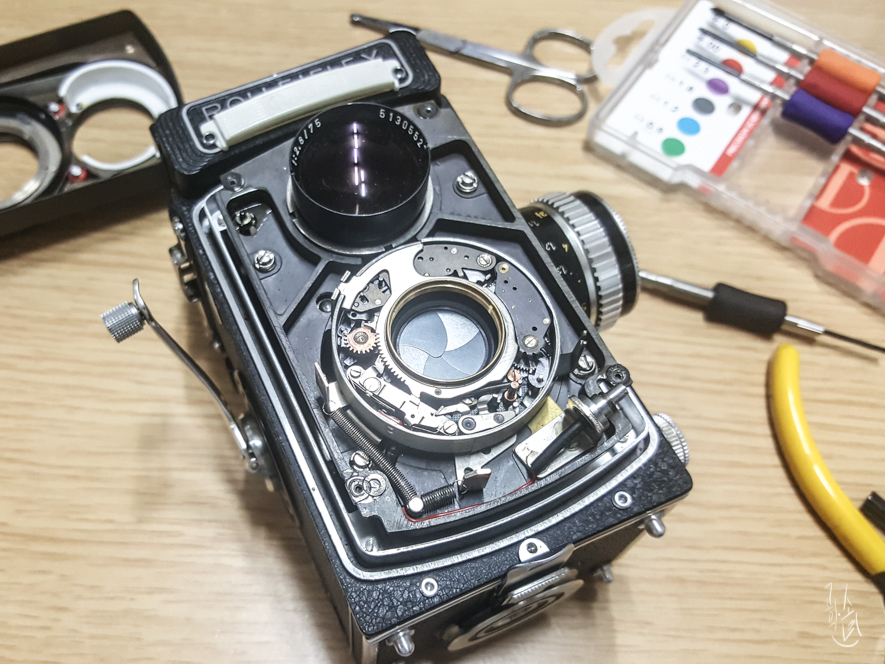

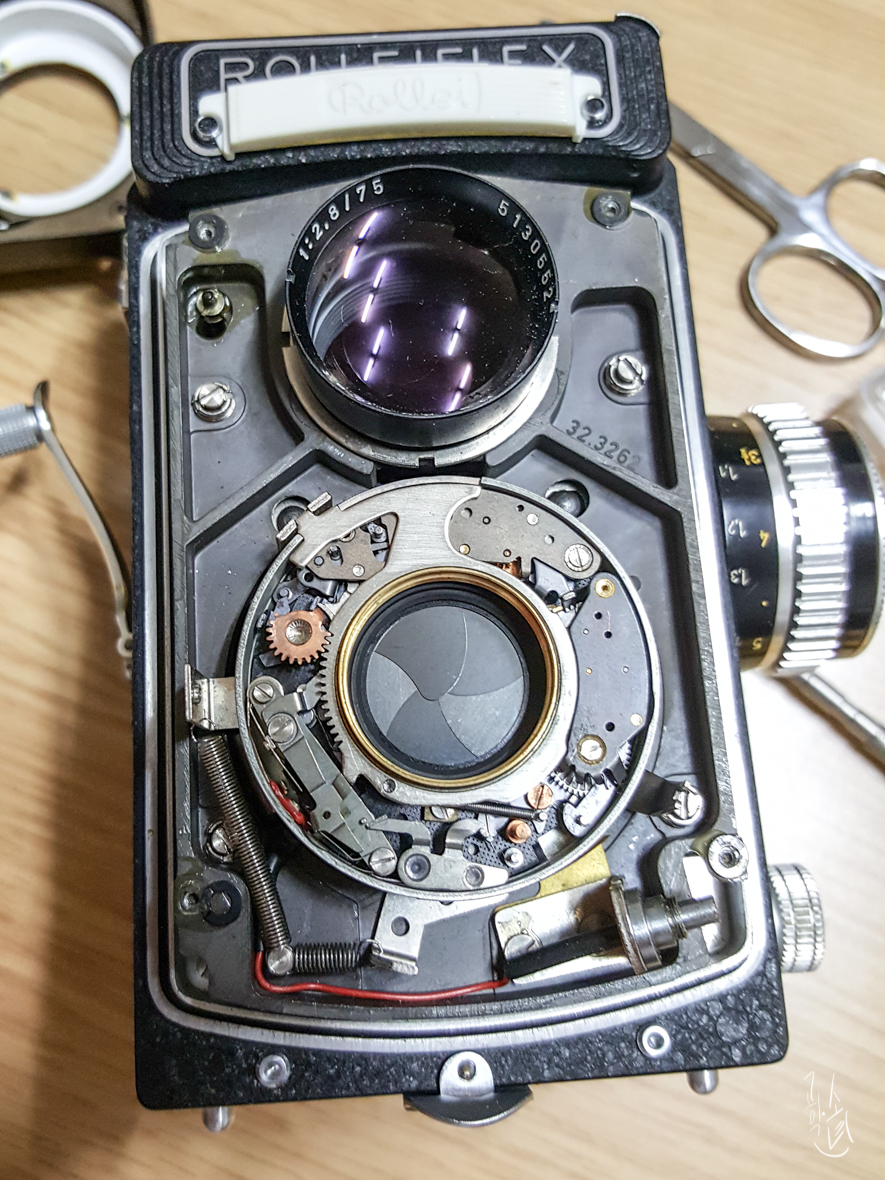

롤라이플렉스 3.5T 의 셔터부를 모두 분해하여 기름때가 있는 부위는 깨끗하게 제거하고,
테프론 오일을 셔터지연 기어에 소량 도포하여 늘어진 셔터속도를 복원해 줍니다.

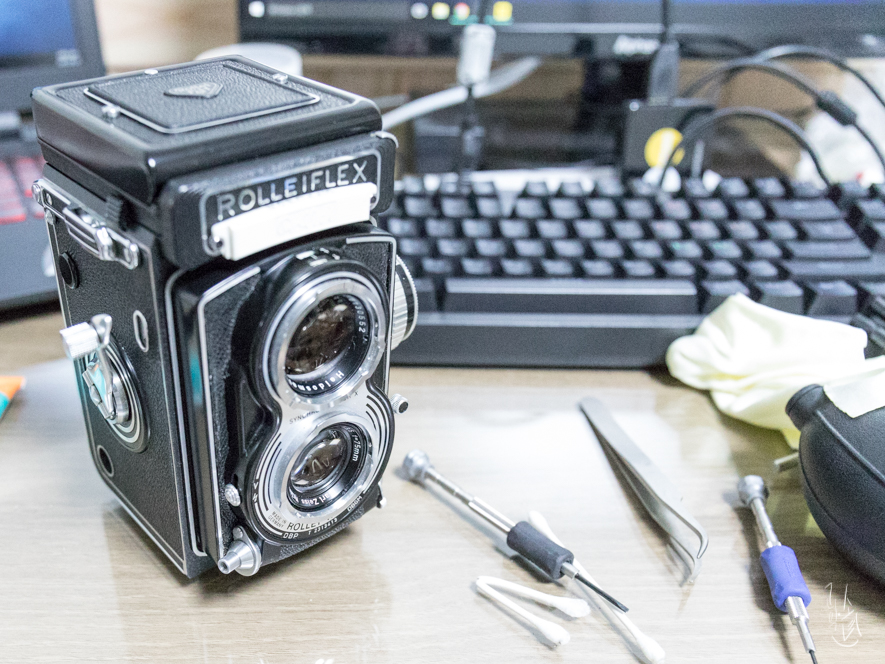

재탄생한 롤라이플렉스 3.5T
저속셔터 늘어짐과 셔터막 세정으로 다시 태어난 롤라이플렉스 3.5T 입니다.
필드에서 다시 제역할을 잘 해주었으면 좋겠습니다.
감사합니다.
글, 사진/ 공학소년
