Rollei35
롤라이35 거리계 교정
흑백필름 활용
안녕하세요 공학소년입니다.
이번 포스팅은
흑백필름을 활용한 롤라이35 거리계 교정
하기에 대한 내용입니다.
롤라이35는 목측식 초점카메라 이기때문에
피사체와의 거리를 완전 수동으로 맞춰주어야 합니다.
(처음에 이 카메라를 접하는 분들이 가장 어려워하는 부분입니다.)
目測 (목측)
눈으로 측정

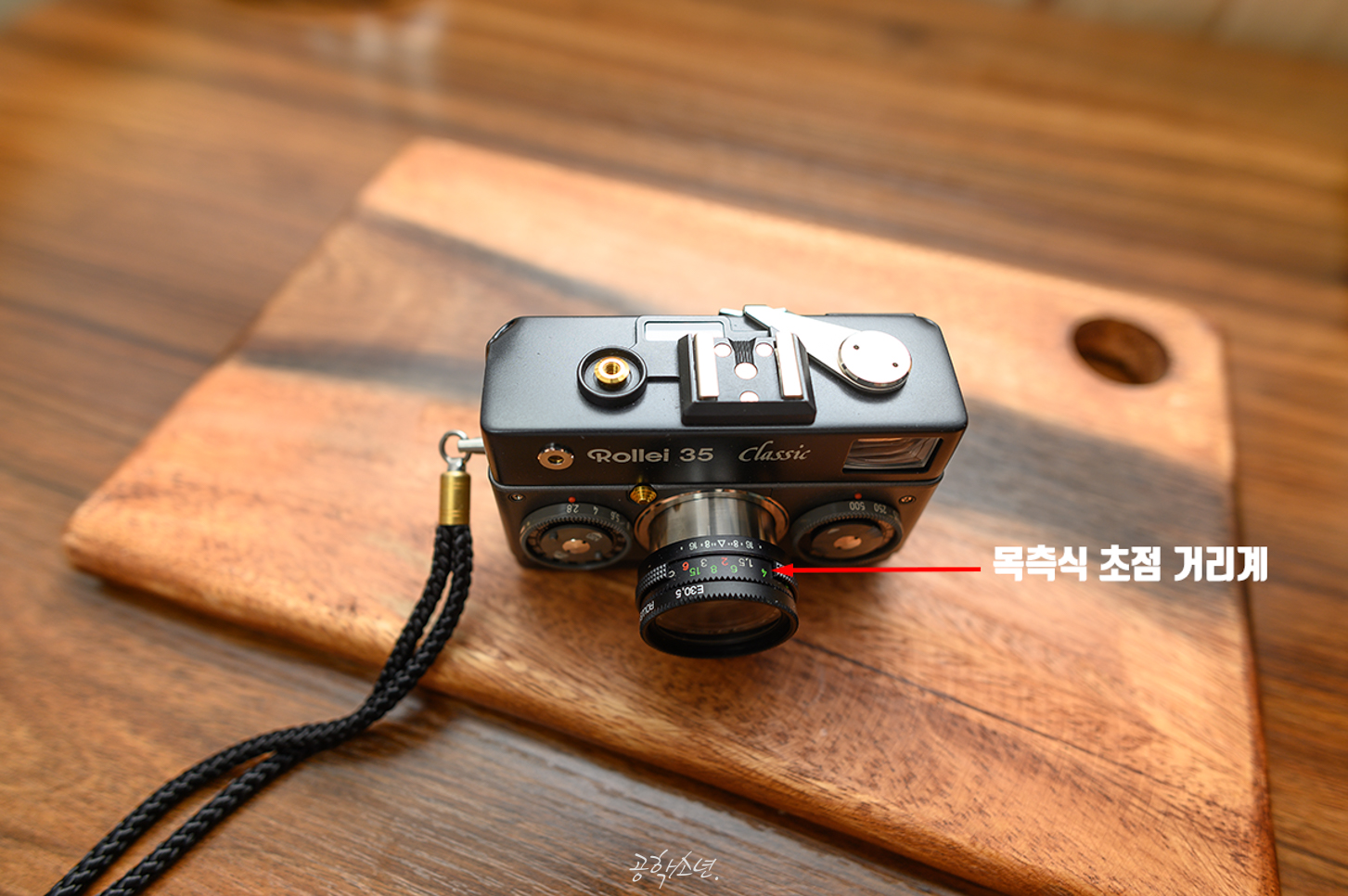

경통식 렌즈 앞에 거리가 표시되어있고 손으로 좌우로 돌릴 수 있습니다.
피사체와의 거리를 눈으로 측정하고 렌즈의 초점을 맞춥니다.
저의 경우 처음에 초점나간 사진으로 도배했었습니다.
지금은 익숙해지면서 조금 덜하지만 여전히 어렵긴합니다.
아무튼 롤라이35 카메라의 촬영 거리는
0.9 m 부터 무한대거리 까지 입니다.
간혹가다가 나는 정확히 거리를 맞게 설정하고 촬영했는데
초점나간 사진을 보았을때 카메라에 거리계를 의심할 수 있습니다.
실제로 카메라 거리계의 조정 ( 캘리브레이션) 이 필요할 수 도있습니다.
그럴 경우 아래와 같이 교정하면 됩니다.
일단 초점 교정을 하기위해서
대물렌즈와 촬상면의 영점이 되는 거리를 알고 있는 경우입니다.
이경우에는 대물렌즈를 분리하여 영점에 맞게 재조립해주면 대부분 정확하게 일치합니다.
필자가 초점 교정을 완료한 롤라이35 의 대물렌즈의 위치를 버니어캘리퍼스로 정확하게 측정하였고
그 상태에서의 무한대 초점링과 일치하는지 先 체크합니다.
그렇게 교정작업을 마치고나서
실제로 설정된 거리와 촬영된 피사체의 초점이 일치하는지 확인하기 위해서 흑백필름 1통을 사용ㅎ압니다.

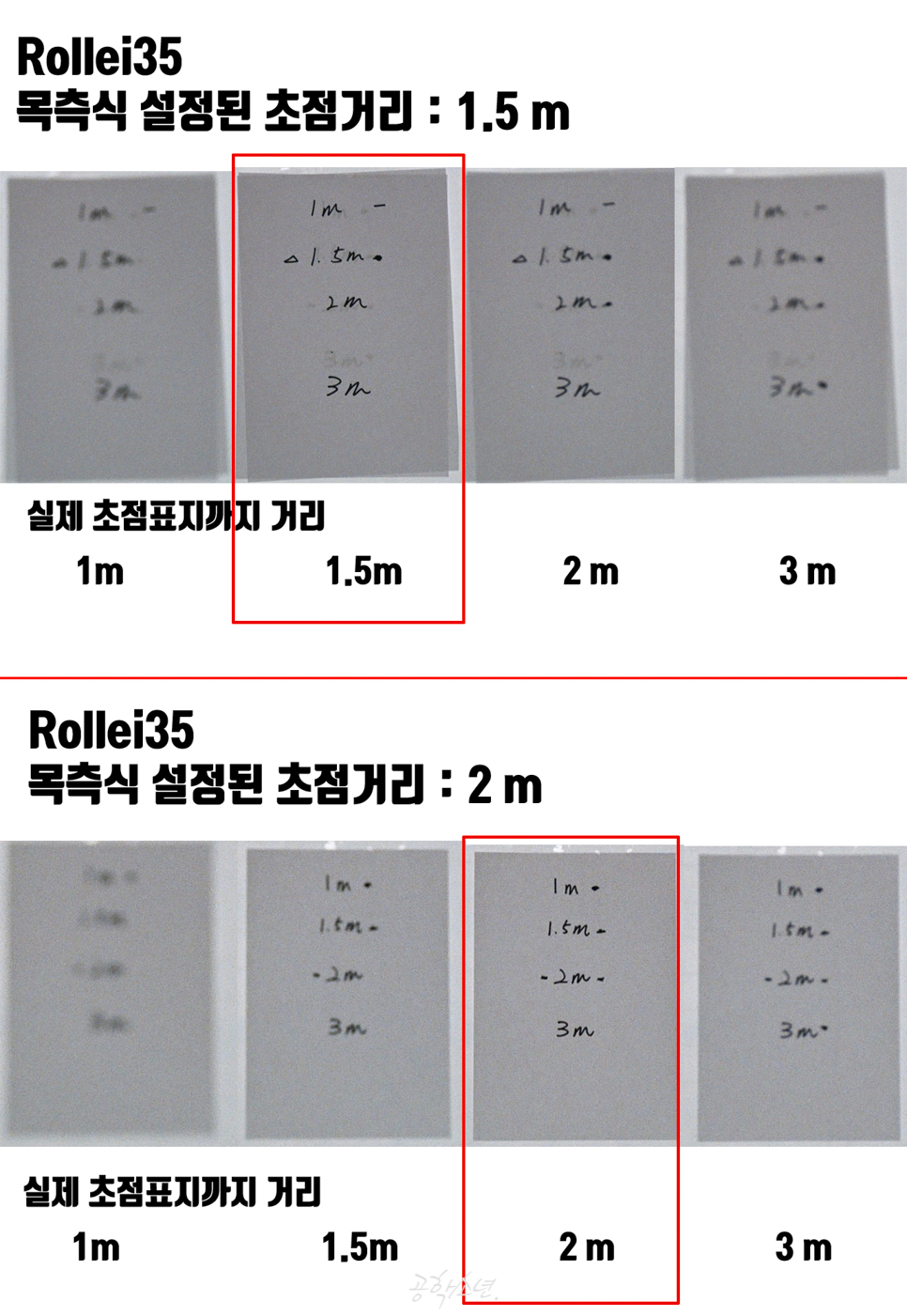

저같은 경우에는 1.5 m 와 2 m 거리에 각각 교정 표적지를 만들어 놓고 전/후거리 에 따라 각각 1회씩 촬영합니다. (아래 그림 참고)
이방법은 아주 간단하지만 가장 확실한 방법입니다.
필름 한통을 소비하여
교정이 정확히 되었음을 확인하면 뿌듯함과 함께
롤라이35에 대한 애정이 깊어질 수 있습니다.
그래서 흑백필름과 자가현상 을 통해 즉각적으로 초점거리의 영점 조정 (Calibration )을 할 수 있습니다.
궁금한점있으면 댓글 남겨주시면 감사드리겠습니다.
감사합니다.
