롤라이35S, 렌즈 헬리코이드 수리 및 오버홀
얼마 전 대부분의 기능이 비정상적인 롤라이35S를 받았습니다. 그래서 시간을 갖고 전체 오버홀을 시작했습니다. 문제가 되는 항목들은 렌즈 초점이 버거워져서 안 돌아가는 증상과 저속 셔터 불량, 노출계 사망 등이었습니다. 그래서 대대적인 공사를 시작하게 되었습니다.

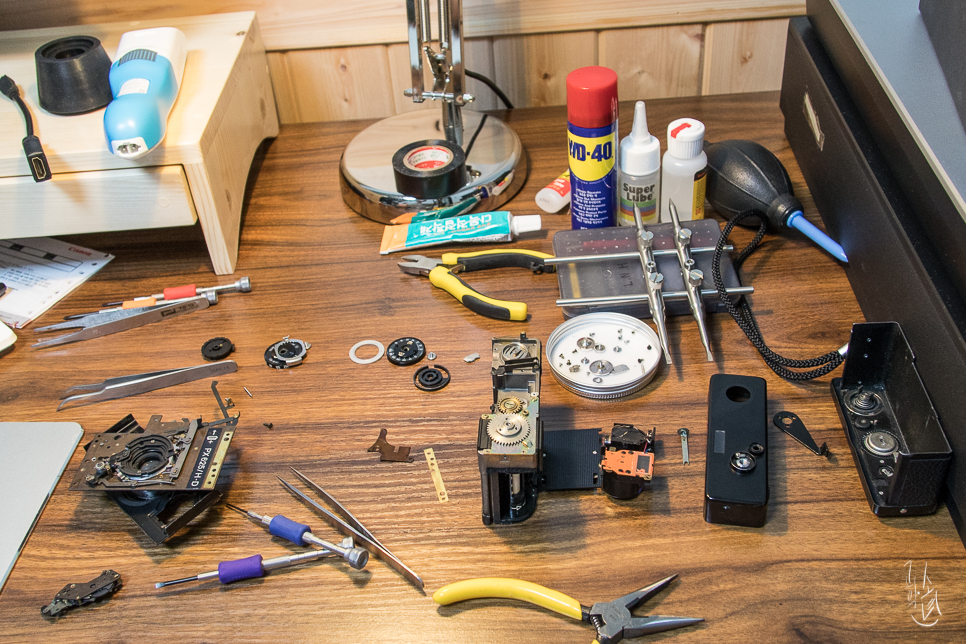

왼쪽부터 렌즈 뭉치와 본체, 상판, 하판으로 분리를 시작했습니다. 전면의 다이얼은 모두 분해하였습니다.

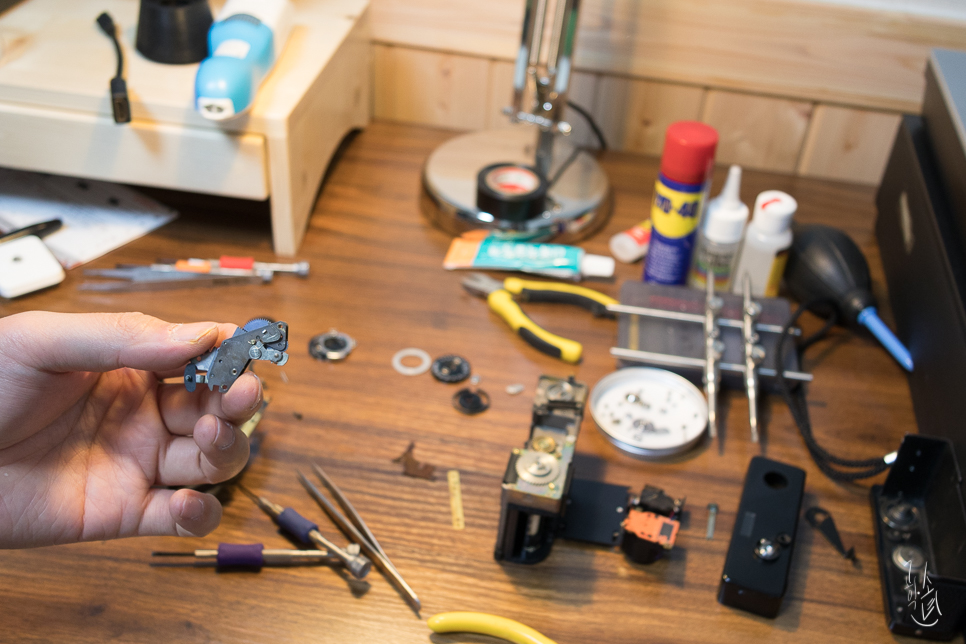

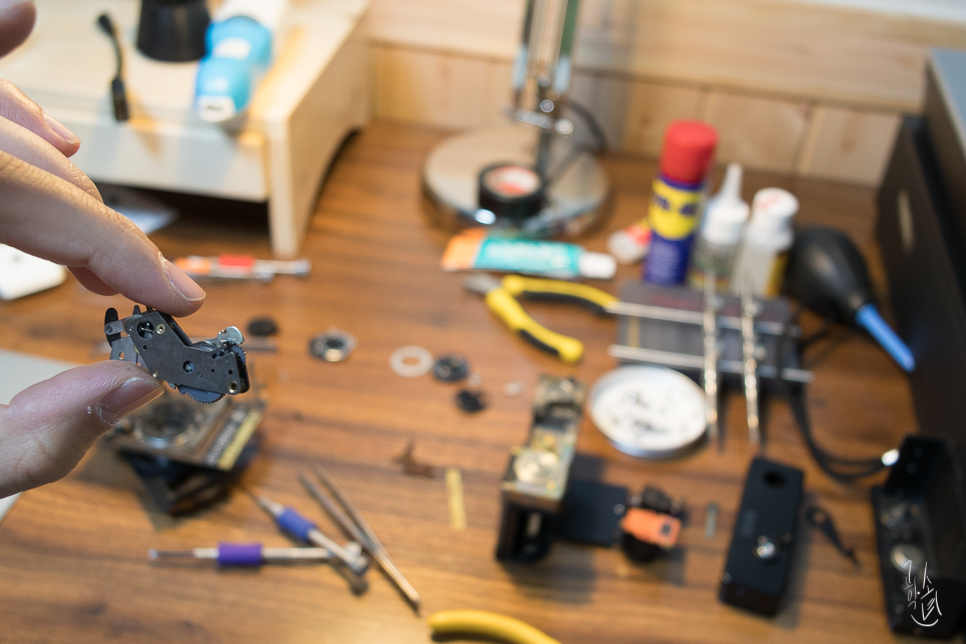

제 블로그에 롤라이35 분해 포스팅이 너무 많아 중략된 점이 많습니다. 셔터 타이머 뭉치를 분리하여 테플론 오일로 부드러운 동작이 되도록 해주었습니다. 테플론 오일 몇 방울로 예전과 같이 정확한 타이머가 된다는 것이 매번 신기합니다.

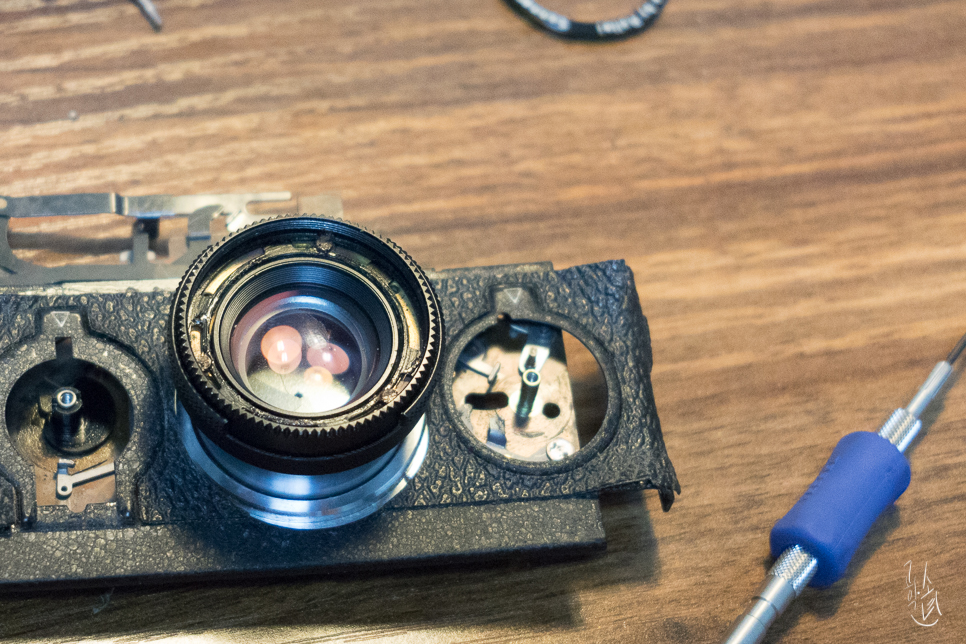

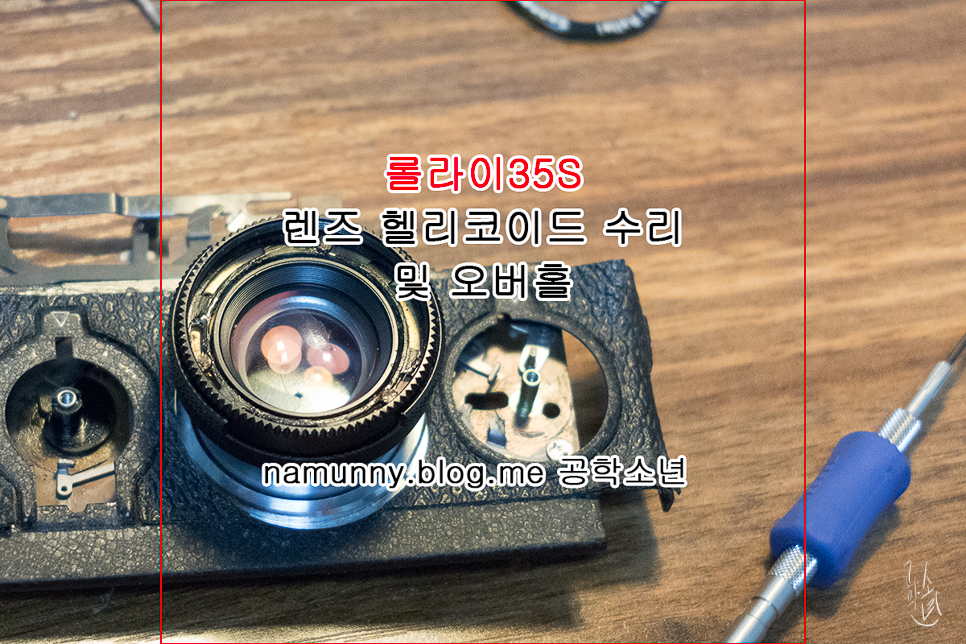

전면에 칼자이스 조나 렌즈가 있습니다. 헬리코이드의 오일이 마르기도 하도 찐득한 접착제가 스며들어 초점링이 너무 뻐거워 사진촬영에 지장을 줄 정도였습니다.

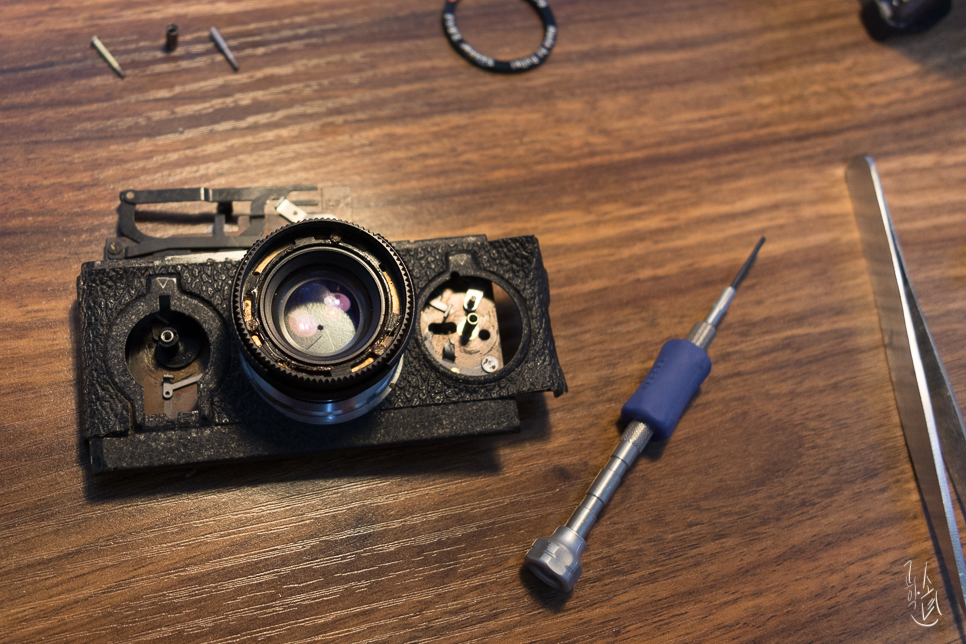

조나 렌즈 전면 커버를 벗겨내고 렌즈의 헬리코이드 부분을 분리합니다. (중략)

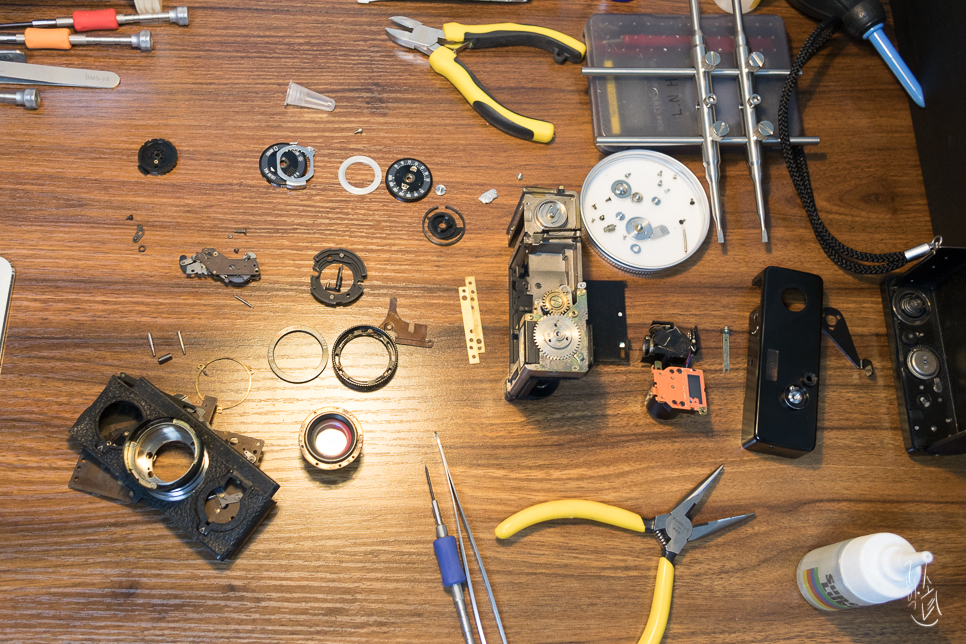

렌즈 경통에서 조나 렌즈를 분리하였습니다. 분리하다 보니 카메라를 거의 올분해 수준이 되어버렸습니다. 다시 조립이 막막하지만 여유롭게 시작한 작업이라 일단 차근차근 렌즈 클리닝과 헬리코이드 접착제와 때를 벗겨 내주었습니다.

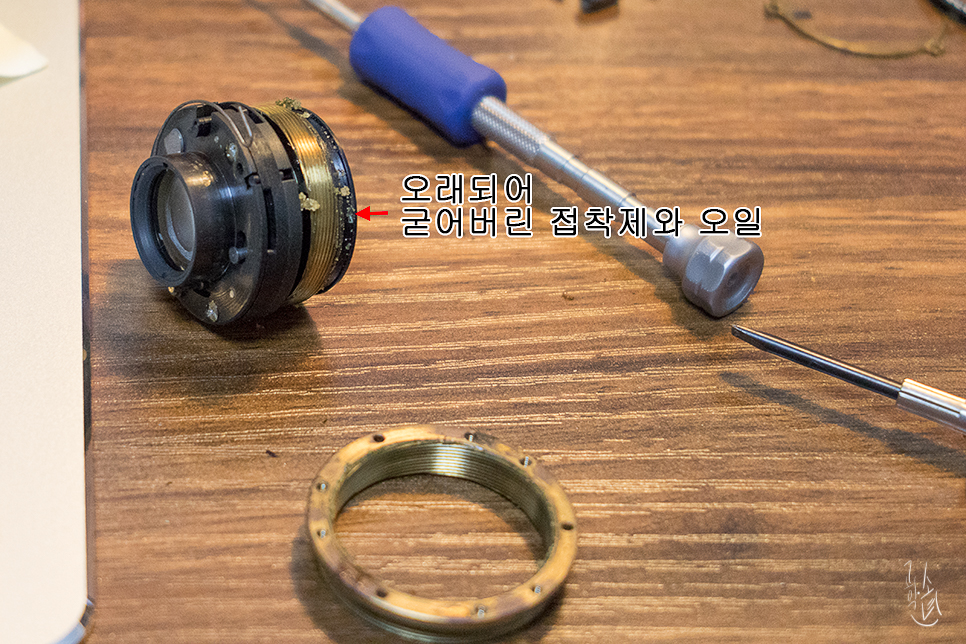

헬리코이드 청소하기 전에 모습입니다. 굳어버린 오일과 접착제 때문에 초점링이 뻐거워질수밖에 없음이 이해가 됩니다.

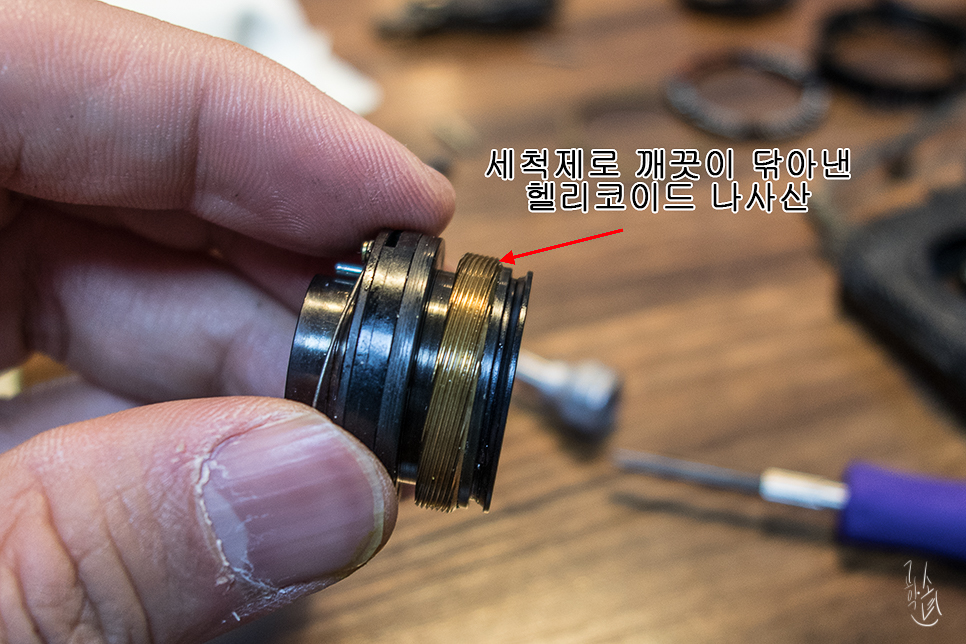

헬리코이드를 클리닝하고 테플론 오일을 주유하여 부드러운 초점링을 만들어 냈습니다.

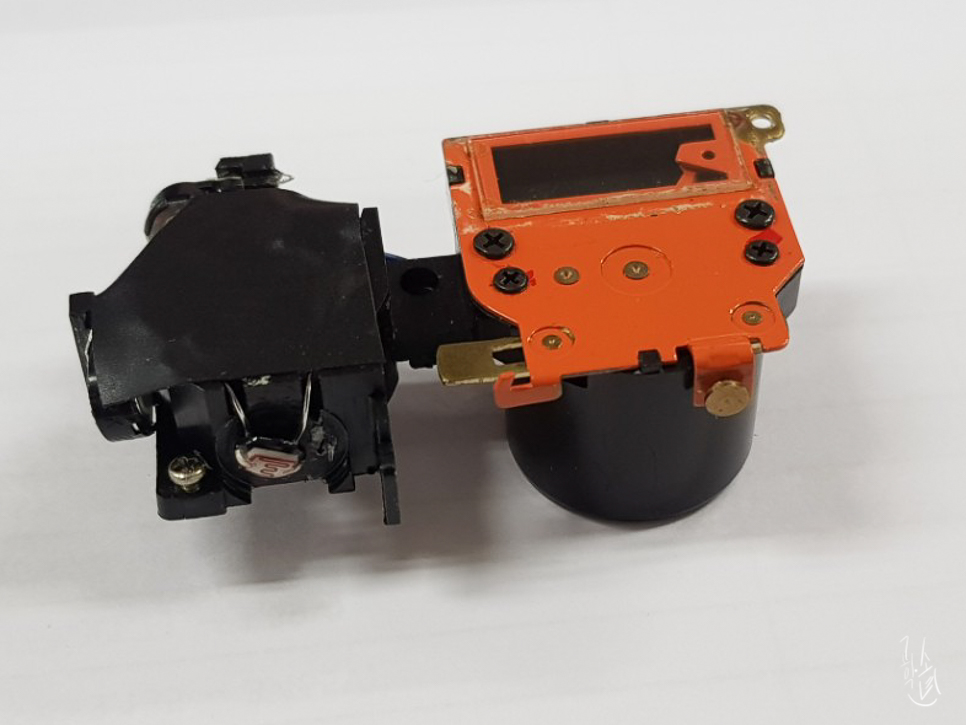

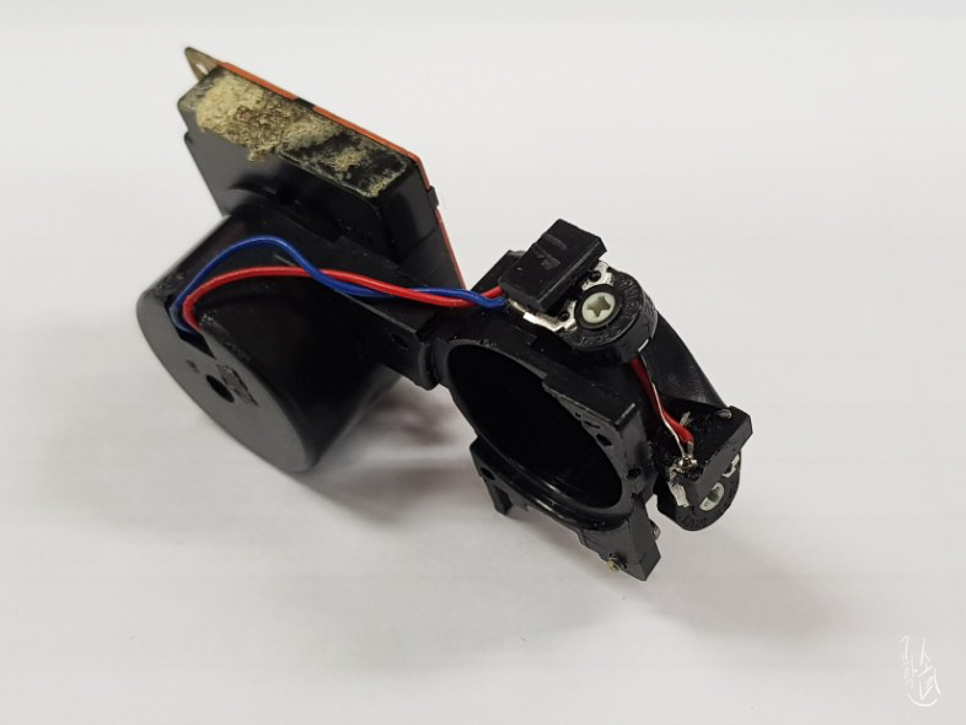

노출계는 정밀 저항과 새로운 Cds센서로 교체했습니다. 이전 센서보다 빠릿빠릿움직이는 경험을 할 수 있습니다.
거의 수명이 다되어가는 롤라이35S 를 재탄생시키는 작업을 어렵게 마쳤습니다. 롤라이35에 대한 도움이 필요하신분들은 댓글로 알려주세요 친절하게 알려드리겠습니다. 감사합니다.
