[Rollei35] 리와인딩 레버 불량 수리

필름 리와인딩이 안돼서 필름을 날린 적 있으신가요?

이번 포스팅은 롤라이 35 모델 리와인딩 불량 수리입니다.

원인은

1) 필름 이송 기어에 필름 조각 등 이물질로 인해 잘 움직이지 않았습니다. ( 강한 토크로 돌려야 돌아갑니다. )

2) 리와인딩 레버에 스프링이 있는데 장력이 부족해서 와인딩 레버 기어 와 제대로 빠지지 않았습니다.

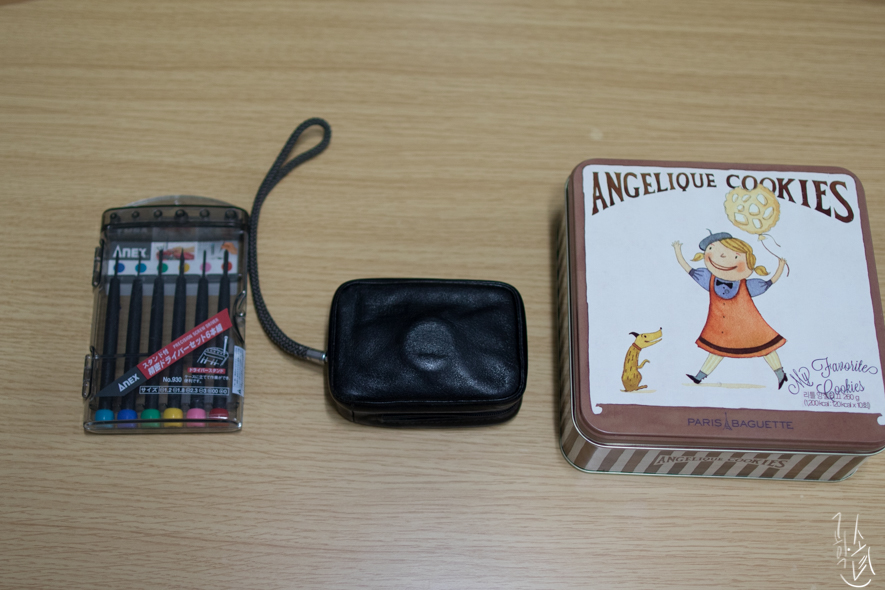

아내가 마련해준 롤라이 35 오버홀 부품통 (우측), 분해 및 조립용 드라이버 세트(좌측)

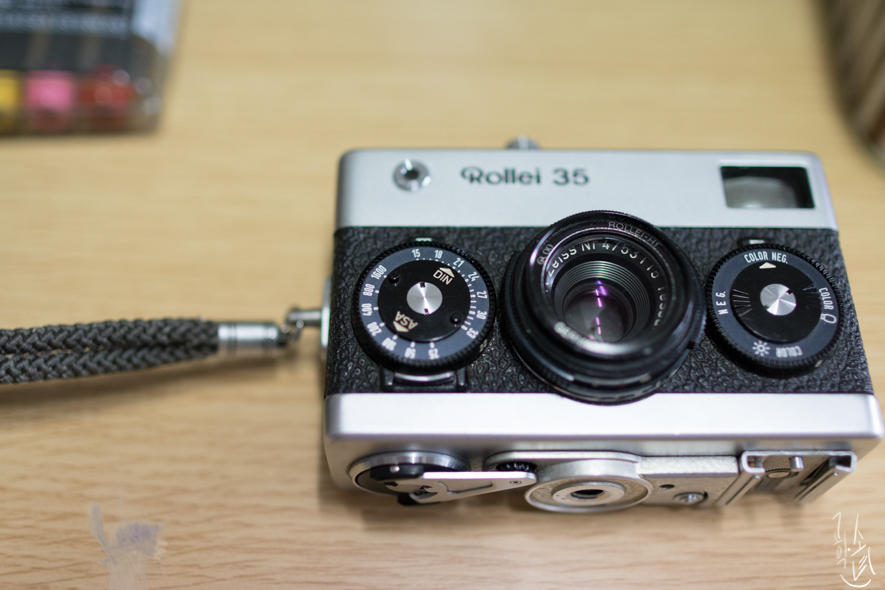

중앙에는 이번 불량을 수리하기 위한 독일산 롤라이 35

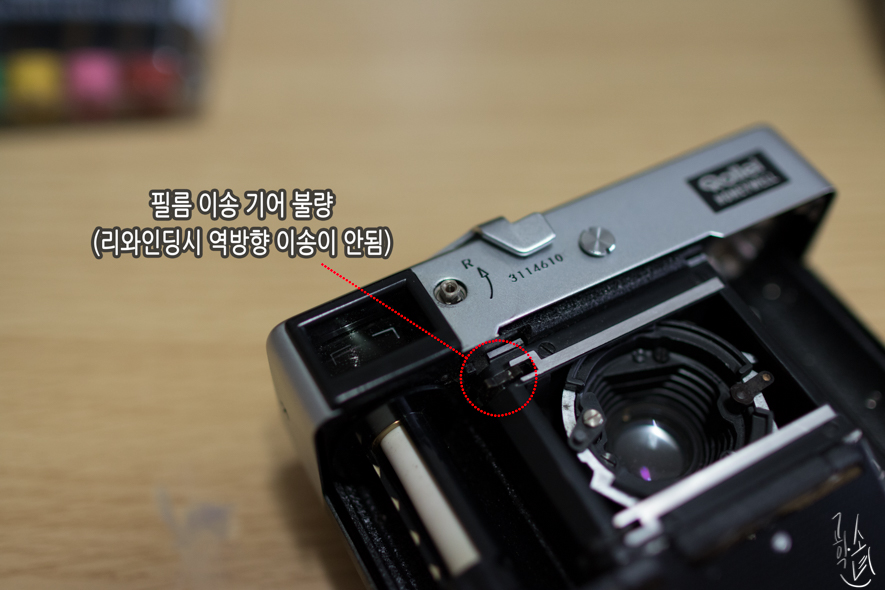

리와인딩 방향으로 레버를 돌려도 기어가 역방향으로 움직이지 않습니다.

바로 위 사진 동그라미의 필름 이송 기어가 꿈쩍도 하지 않았습니다.

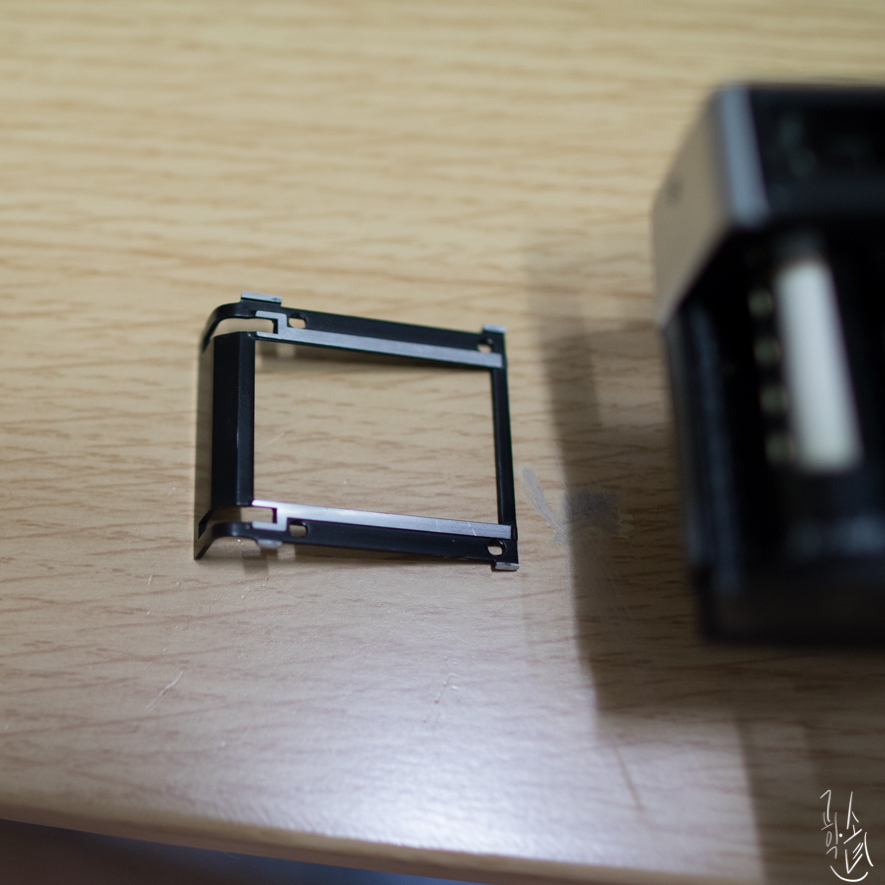

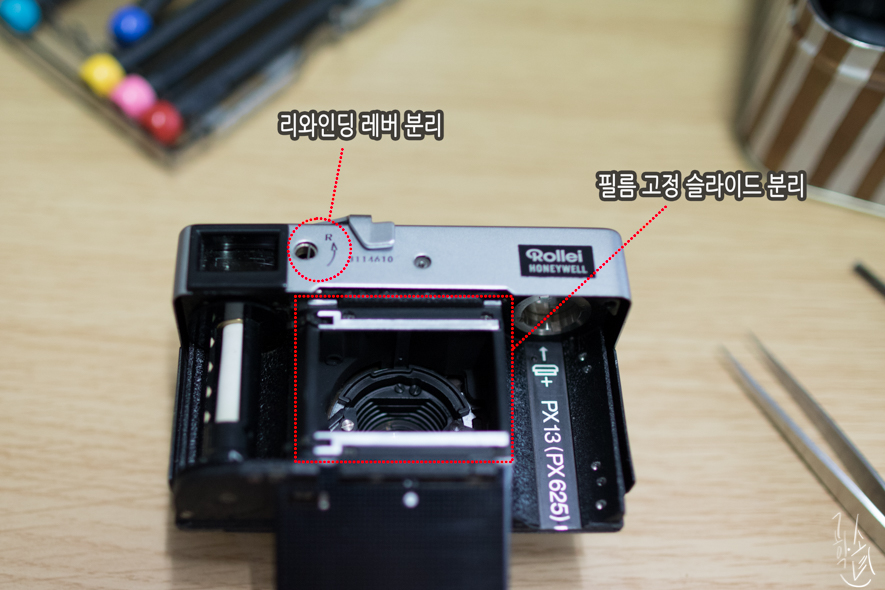

필름 고정 슬라이드 분해 / 리와인딩 레버 분리

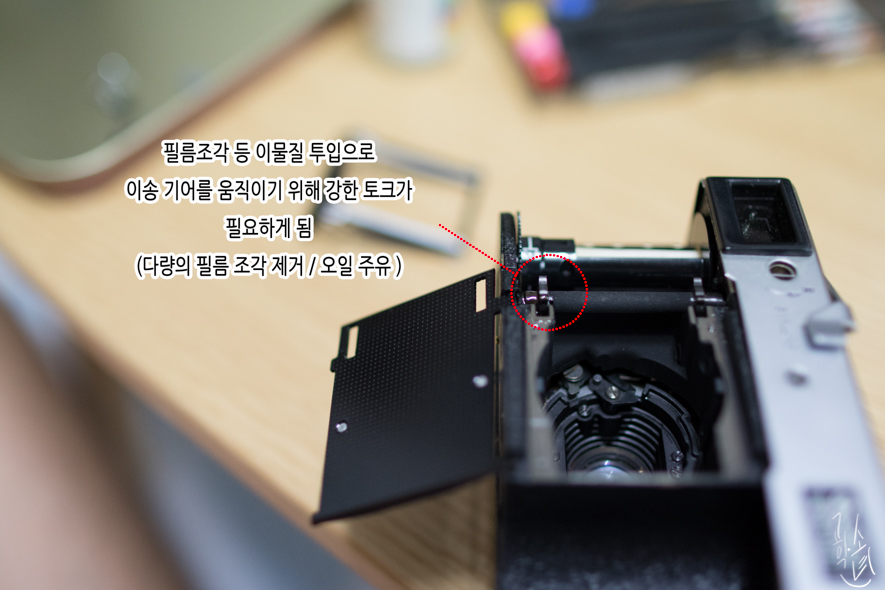

필름 고정 슬라이드 제거하자 필름 쪼가리들 기어 부근에 오작동을 유발했던 것 같습니다.

내부 먼지 및 필름 쪼가리 모두 제거

필름 장전 레버 스프링을 한 손으로 고정해야 해서 이후 과정의 사진은 생략

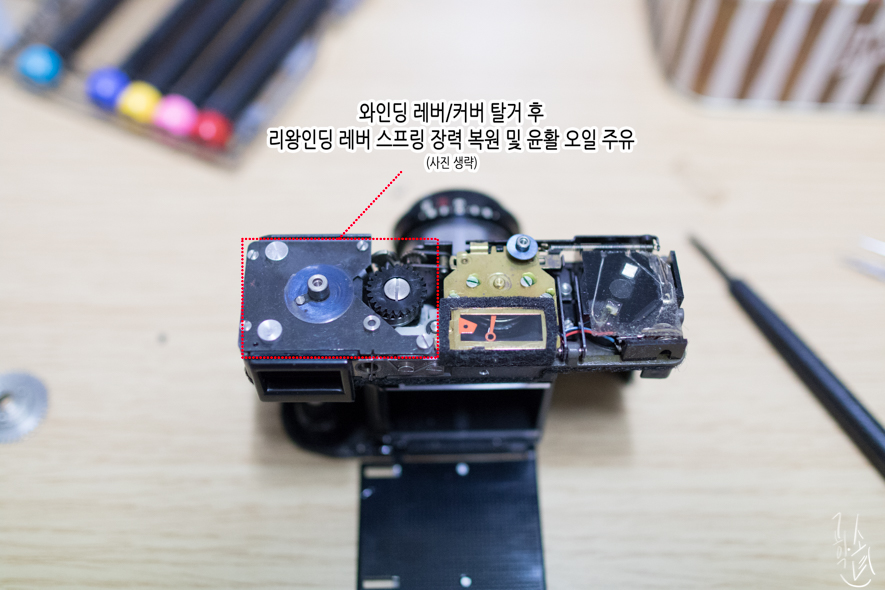

네모칸 박스의 커버를 탈거하면 리와인딩 레버를 조정하는 스프링 장력이 소실되어 분리 후 복원하고

부드러운 동작을 위해 윤활 오일 주유

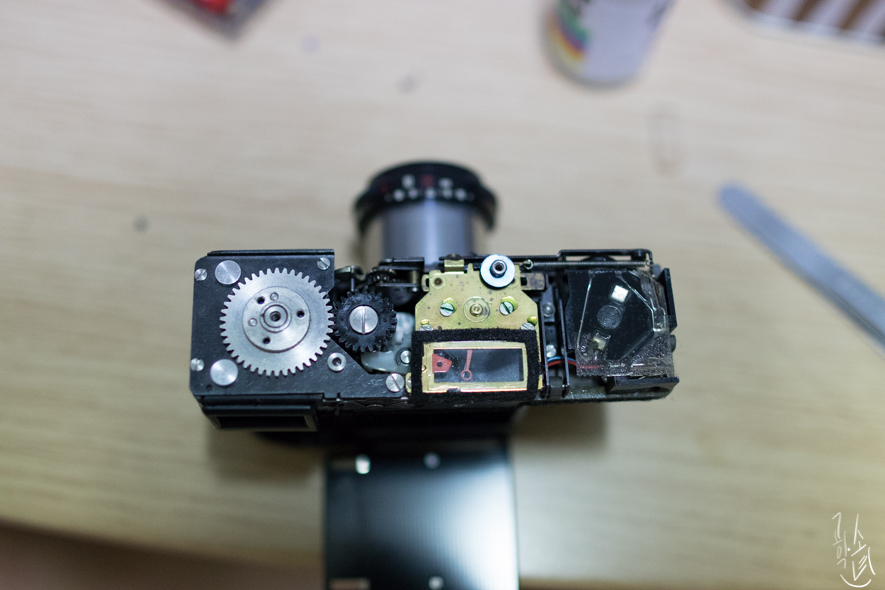

재조립 후 불량 수리 완료

수리 결과

1) 리와인딩 레버 스프링 장력 소실로 와인딩 기어 와 제대로 빠지지 않았습니다.

그래서 장력 복원 및 와인딩 기어 물리는 부분에 윤활 오일 주유

2) 필름 이송 기어에 알 수 없는 필름 쪼가리와 이물질 투입으로 부드러운 동작이 안되어, 필름 쪼가리 제거 및 오일 주유
