[Rollei35] 저속 셔터 불량 수리

안녕하세요 공학소년입니다.

오래된 필름 카메라에서 문제자 자주 발생하는 저속 셔터 불량을 수리했습니다.

제 블로그에서 롤라이 35(Rollei35) 관련 포스팅이 워낙 많아서

포인트만 집어서 올려 보도록 하겠습니다.

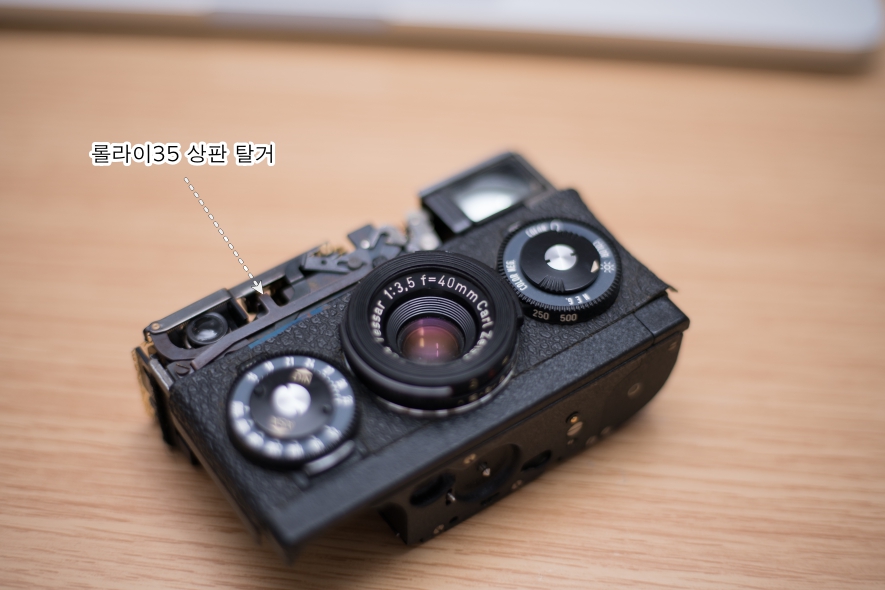

이제 눈 감고도 하는 롤라이 35 상판 탈거입니다.

오버홀의 기본 상판을 잘 분리합니다.

상판을 열면 대부분 위에서 들여다볼 수 있습니다.

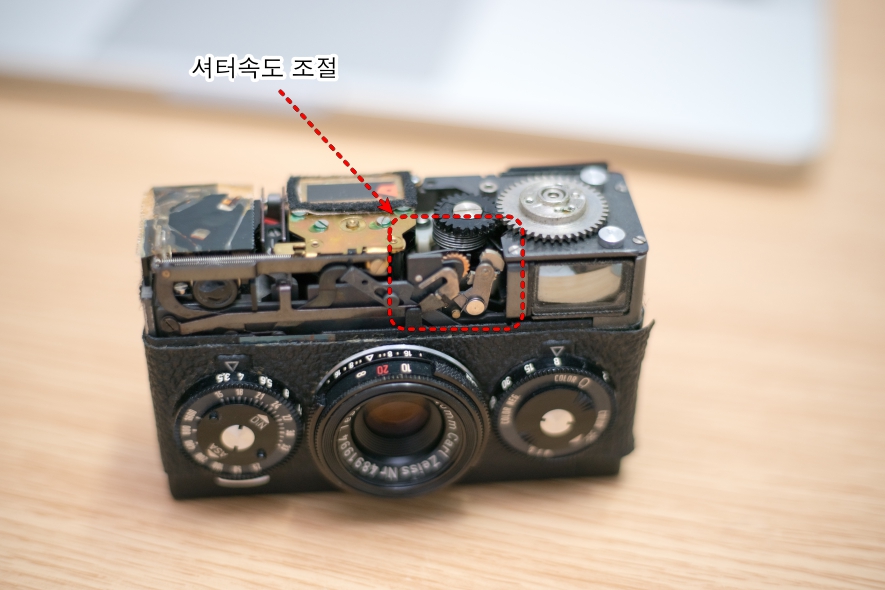

저속 셔터 불량이기 때문에 셔터속도 조절하는 부분 위주로 살펴보았습니다.

셔터 조절 다이얼을 돌려보는데 사진의 레버가 잘 움직이지 않아 보입니다.

그래서 분해를 시작합니다.

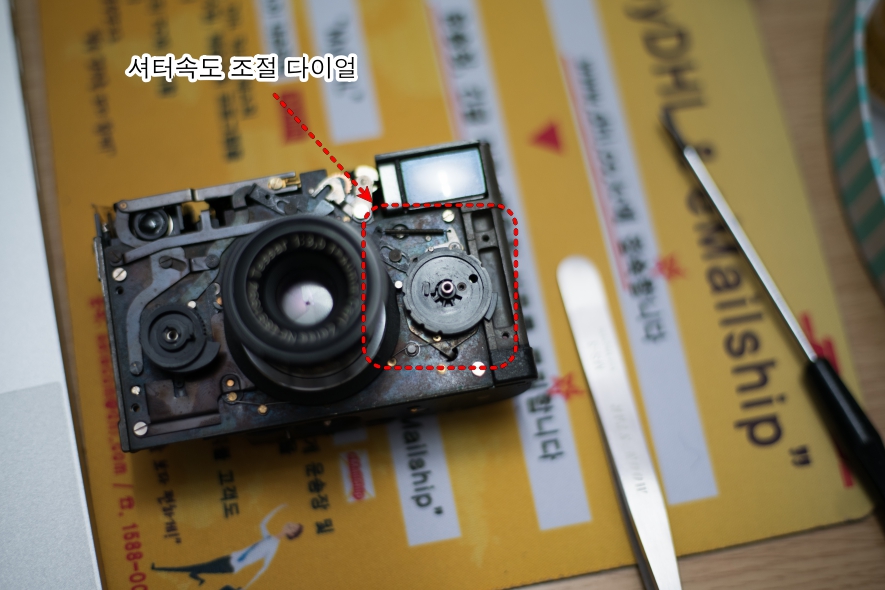

다이얼에 문제가 있을 수도 있으므로 다이얼을 먼저 분해합니다.

저속 셔터로 동작시 레버가 안 움직여서 셔터가 닫히지 않았습니다.

일단 셔터 다이얼의 문제는 크지 않아 보입니다.

하지만 녹과 부식이 있기 때문에 녹과 부식을 제거하고 테프론 오일을 주유하고 딱아냅니다.

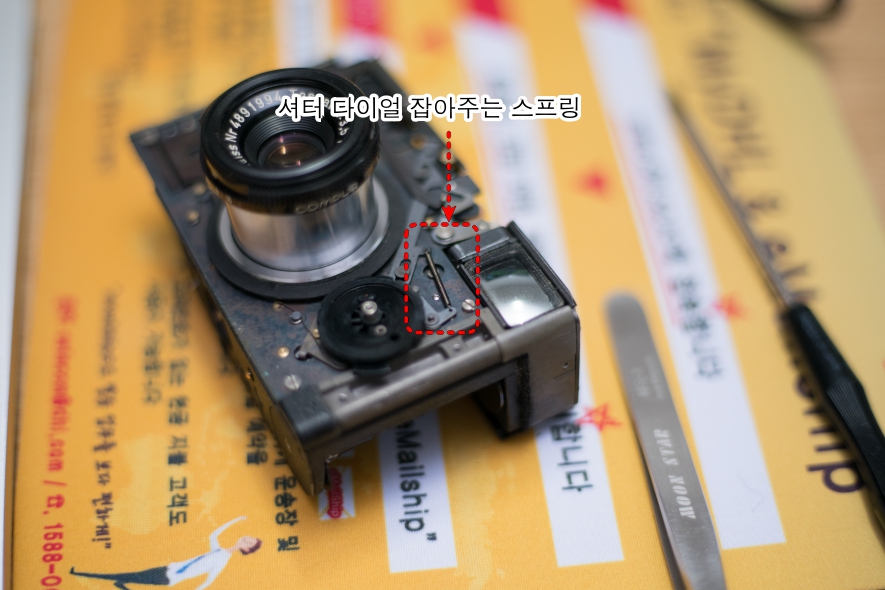

저속 셔터의 주요 원인은 아니지만 스프링 끝부분이 부러진 흔적이 있어서

재조립하면서 끝부분을 보완하여 떨어지지 않도록 합니다.

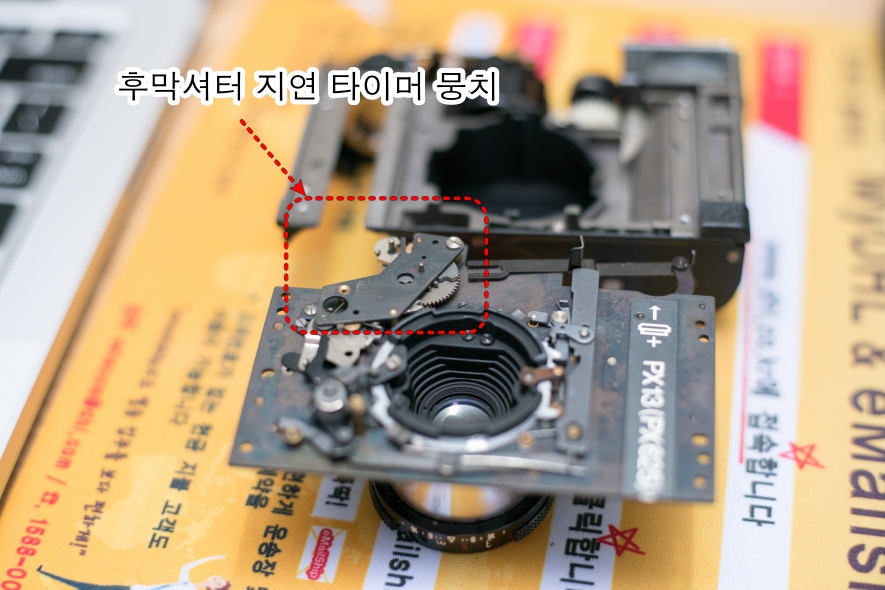

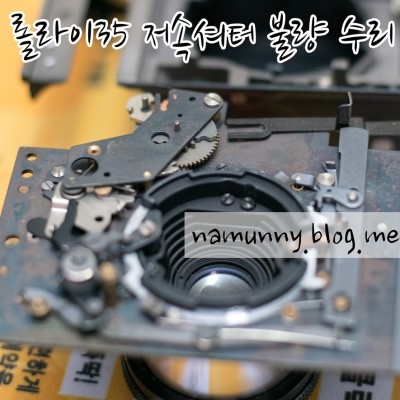

이번 수리의 핵심이었던 지연 타이머 뭉치입니다.

상태는 매우 깨끗한데 지연 타이머의 동작이 원활하지 않았습니다.

내부에 녹이나 이물질로 판단되어집니다.

아마 내부 스프링 조각이나 큰 먼지에 의해서 타이머가 느려질 수 있습니다.

이렇게 느려진다면 결국 적정 노출을 맞지 않게 됩니다.

그래서 지연 타이머 부분을 블로어로 불어내고, 테플론 오일을 이용해서 톱니바퀴들이 원활하게 움직이도록 해줍니다.

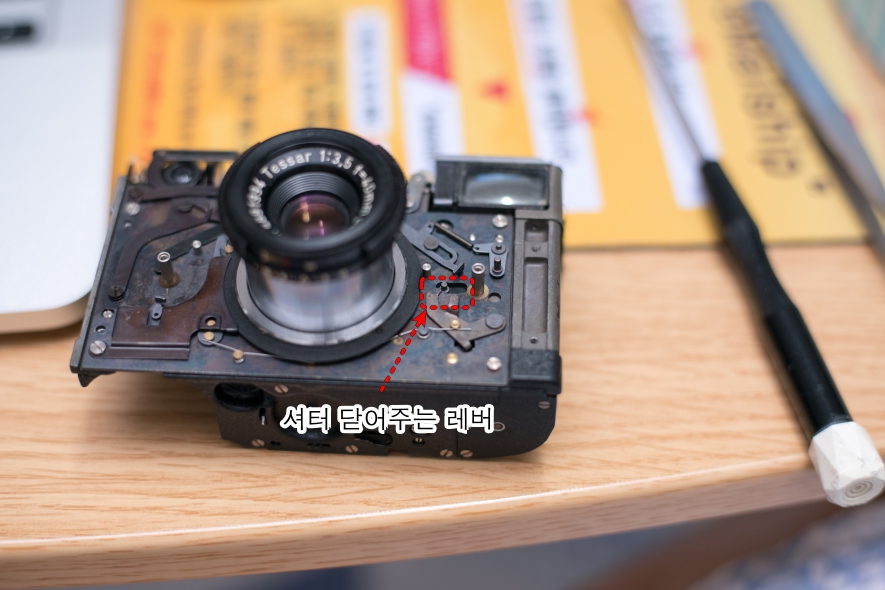

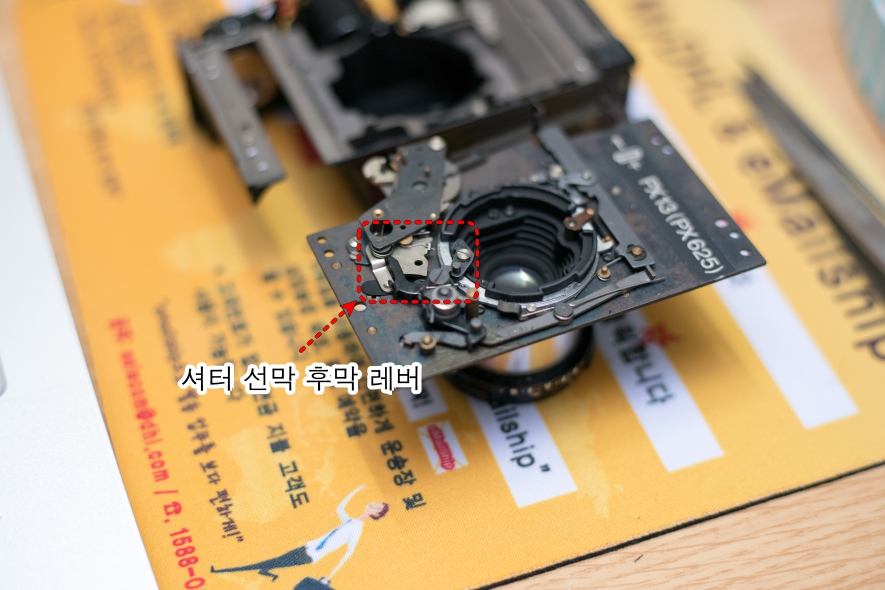

위 레버로 인해서 셔터가 열리고 닫힙니다. 즉 지연 타이머가 다 되면 저 레버를 움직여서 셔터를 닫는 구조로 되어있습니다.

이 부분에도 오일이 모두 말라버렸습니다.

그래서 테프론 오일을 소량 주유합니다.

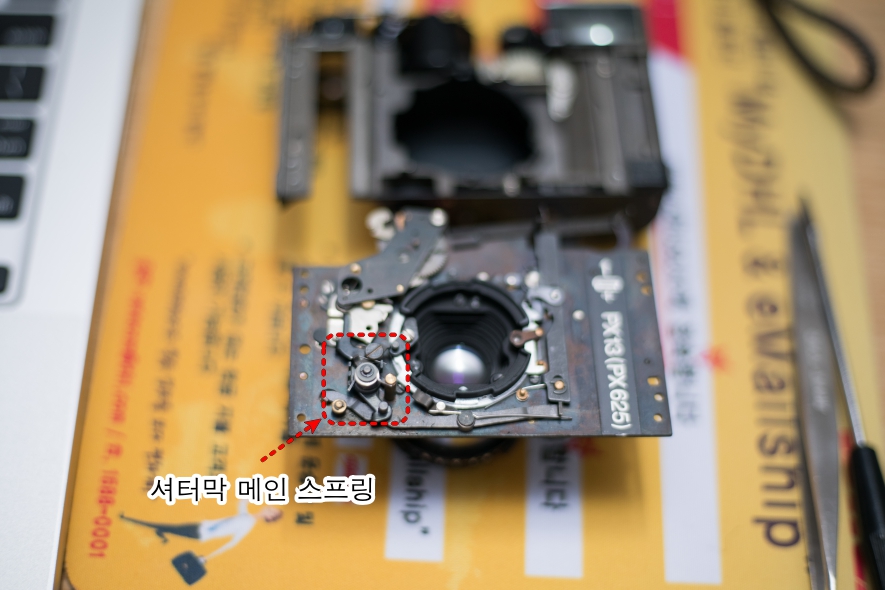

메인 셔터막을 움직여주는 스프링입니다.

고장은 아니지만 반영구적인 사용을 위해서 오래된 기름때를 벗겨내고 새로운 오일을 주유합니다.

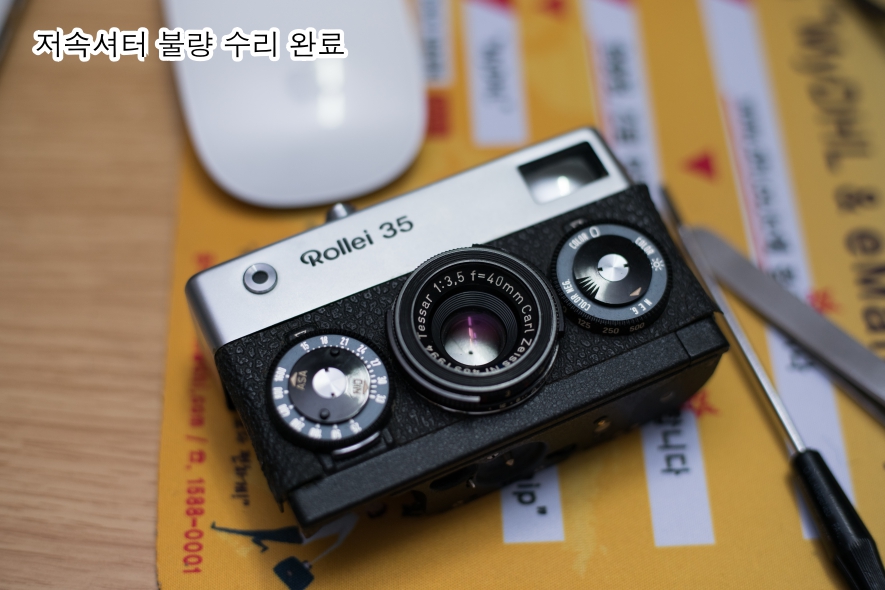

이제 수리를 완료했으니 조립은 분해의 역순으로 해줍니다.

저속 셔터 불량 어렵지 않습니다.

결론은 지연 타이머의 말라버린 오일로 동작이 원활하지 못했기 때문입니다.

자자 우리 롤라이 35를 들고 밖으로 나가서 필름 한 통 써보도록 하겠습니다.
