[Rollei35S] 롤라이35 셔터동작 안되는 현상 수리 – 유막 제거 –

안녕하세요 공학소년입니다.얼마 전에 Rollei35S를 사용하시는 분께서셔터가 동작 안된다고 하셔서 수리 의뢰가 들어왔습니다.

그래서 증상을 확인해보니 셔터 버튼을 눌렀을 때 셔터가 움직이지 않았습니다.그래서 렌즈 뭉치를 분해해 보았습니다.

Rollei35S는Rollei35, Rollei35T와 다르게Tessar 렌즈가 아닌 Sonnar 렌즈를를 사용하기 때문에 렌즈 안이 큽니다.

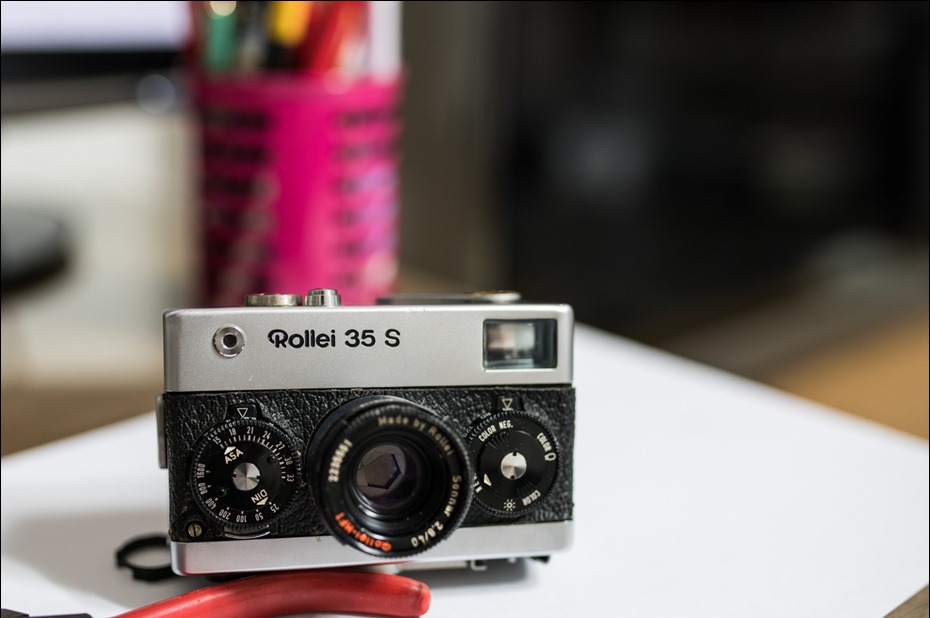

상태가 좋아 보이지 않은 Rollei35S (롤라이35S) 입니다.

(롤라이 분해과정은 많이 포스팅해서 생략)

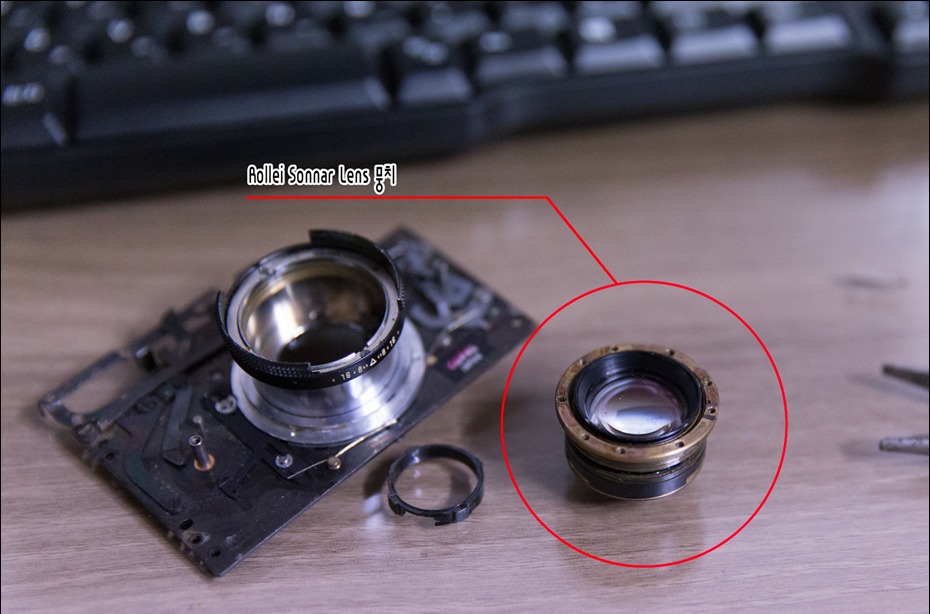

렌즈 뭉치에서 Sonnar 렌즈만 분리하였습니다.Tessar 렌즈와 달리 구조가 복잡하여 별도의 렌즈 뭉치로 분리가 됩니다.(복잡해봐야 롤라이에서 사용된 렌즈 구조는 단순합니다.)

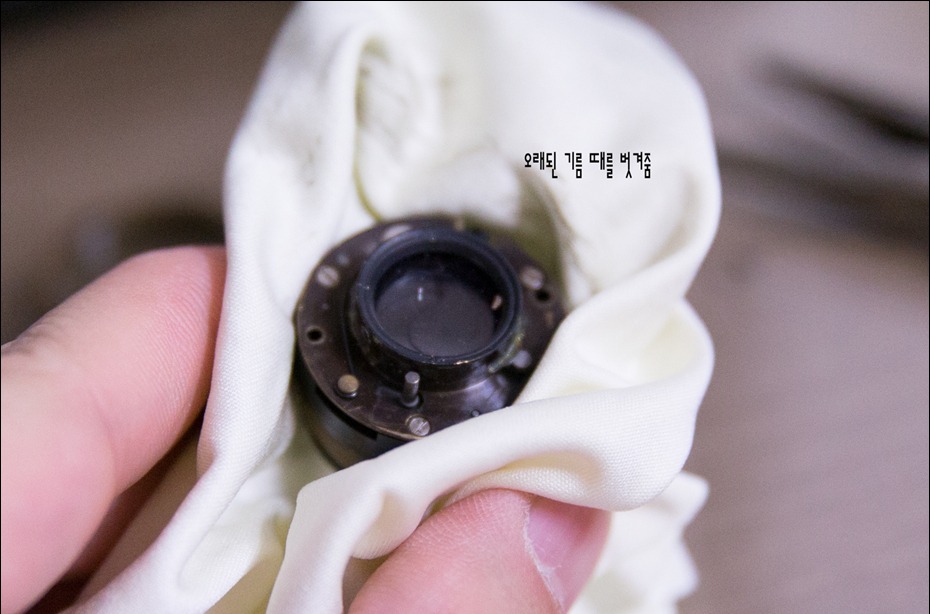

분리된 Sonnar 렌즈 뭉치를 극세사 헝겊으로 닦아줍니다.

(워낙 오래된 카메라라 시커먼 기름때가 묻어납니다.)..

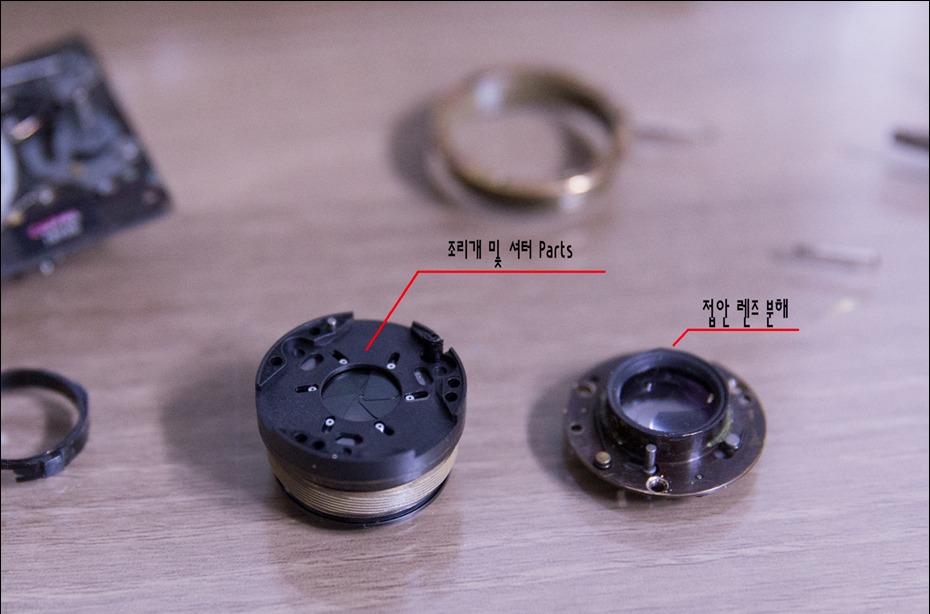

Sonnar 렌즈의 접안렌즈를 먼저 분리합니다.오른쪽이 접안렌즈 부분이고왼쪽이 조리개 조절 부분과 대물렌즈 등이 있습니다.

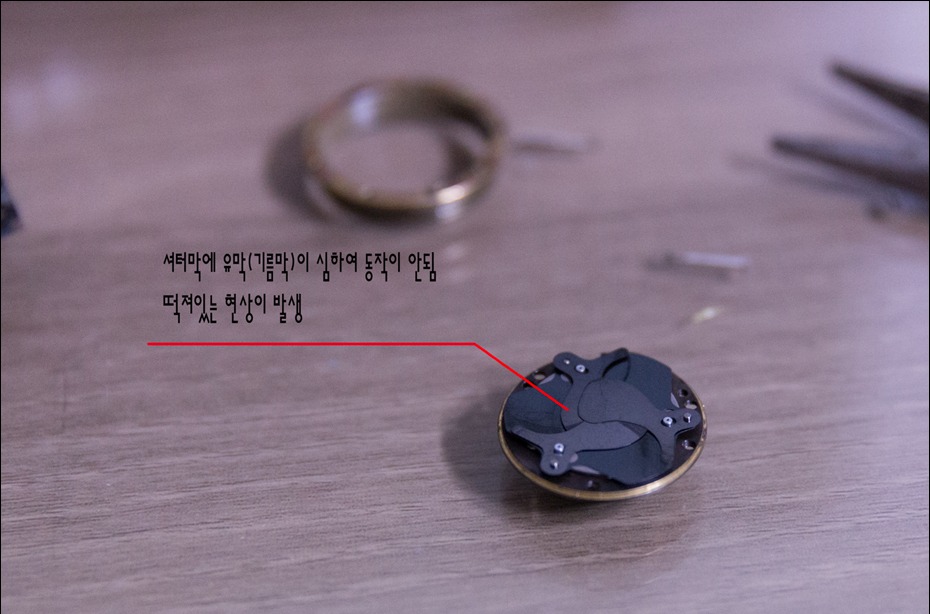

접안렌즈 뒤에는 바로 셔터 막이 위치해있습니다.사진에 보시다시피 찐득한 유막이 셔터에 있습니다.유막이 셔터에 끼게 되면 셔터 동작이 느려지거나 동작이 아예 안됩니다.롤라이 35S의 이 셔터는 오래돼서 아예 셔터 동작이 안되는 증상이 있습니다.

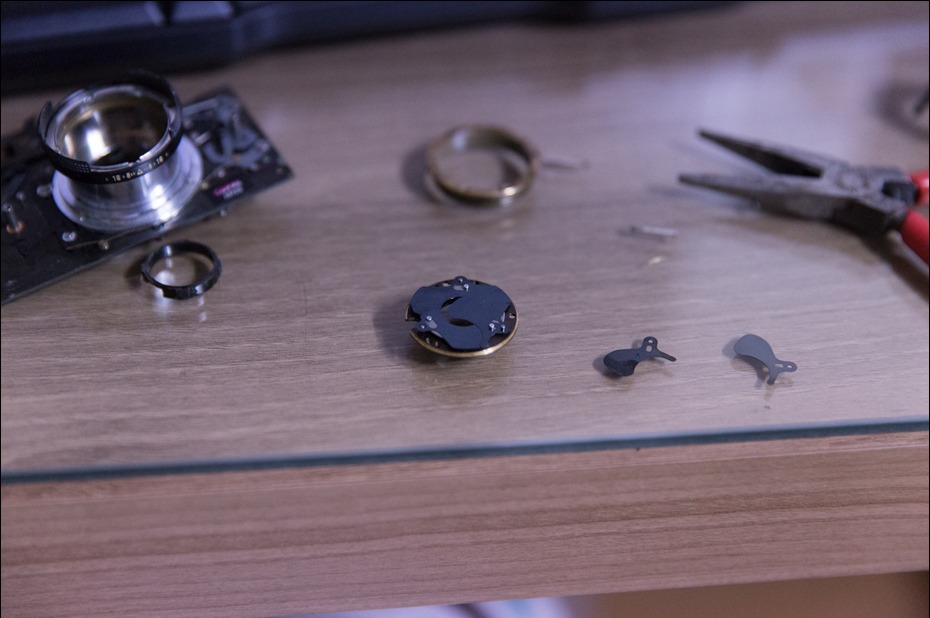

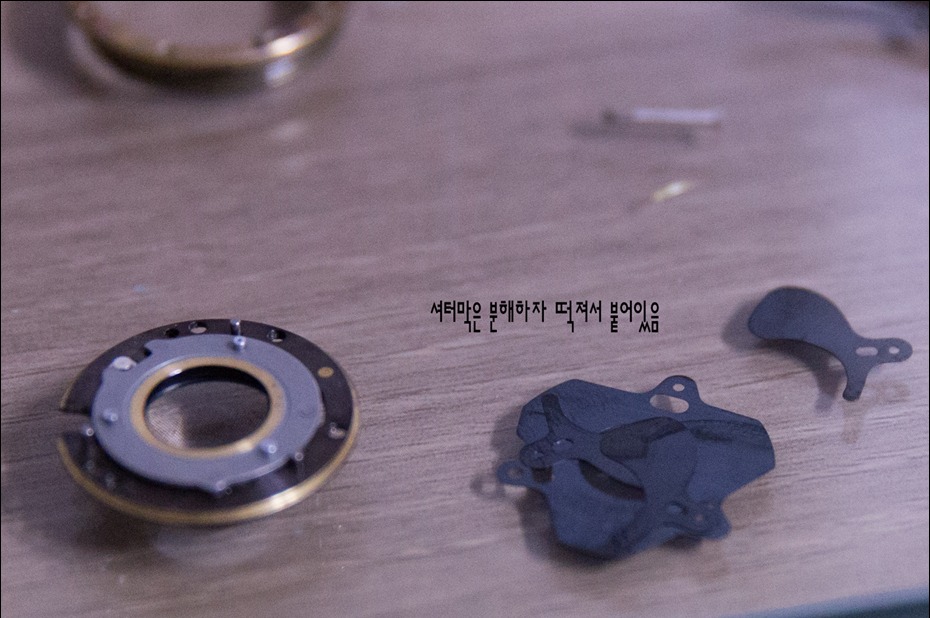

셔터막만 별도로 분리했는데 워낙 떡이 져서 눌어붙어있습니다.

셔터 막 하나하나를 극세사 헝겊으로 유막을 제거해줍니다.

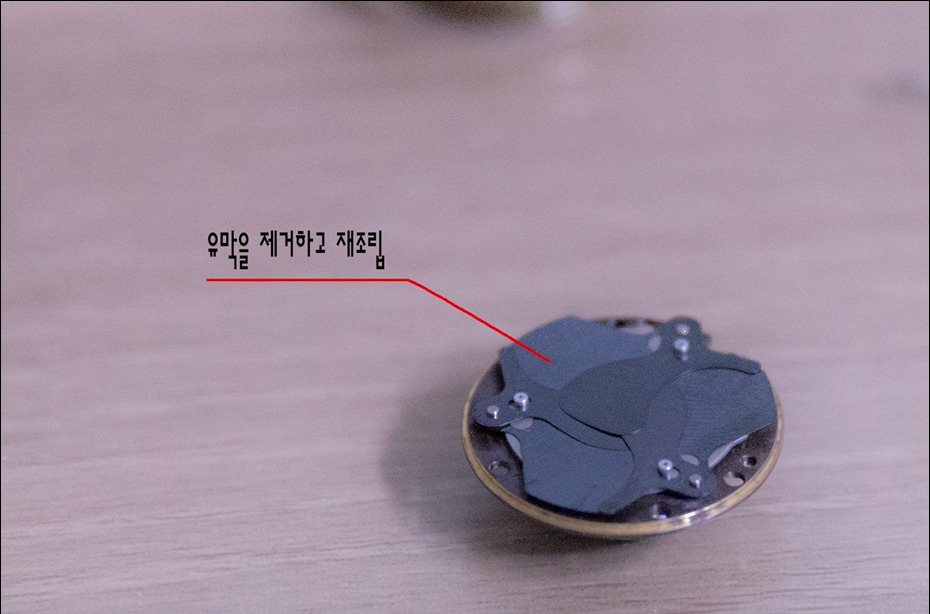

유막을 제거하고, 셔터 레버에 맞춰서 셔터 막 유닛을 재조립합니다.

(유막을 제거하고, 조립은 분해의 역순으로 )

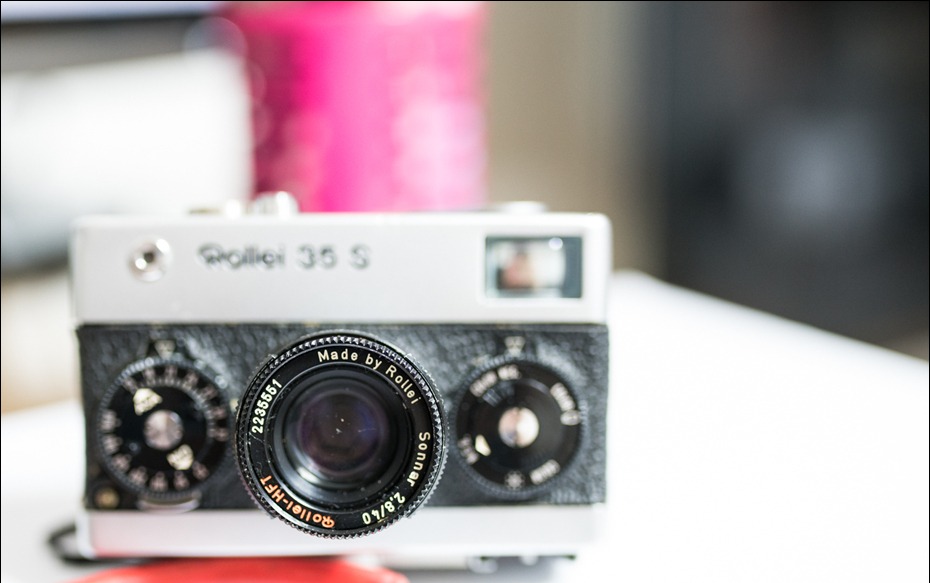

유막을 제거하고, 다시 동작을 시작한 Rollei35S입니다.기름때가 많아서 셔터 막이 동작 안되는 증상을 말끔히 해결하였습니다.

Rollei35S 셔터 막 유막 제거 수리 완료

글 , 사진 @ 공학소년
