[Rollei35T] 노출계 숟가락 동작 안하는 증상 수리 – A7RII/FE35.4 –

안녕하세요 공학소년입니다.얼마 전에 Rollei35T 사용하시는 분께서 연락이 왔습니다.

바로 노출계의 적정 값을 표기하는 지침(일명: 노출계 숟가락)이 멈춘다는 것이었습니다.저는 노출계 숟가락의 메커니즘을 어느 정도 이해한다고 생각하고일단 보내달라고 했습니다.

그리고 노출계 숟가락 수리 및 간단한 오버홀을 진행하였습니다.

※ Rollei35T 란Rollei35는 원래 독일에서 생산된 카메라입니다. 그러다가 싱가포르에서 제작하게 됩니다.싱가포르에서 Carl Zeiss Sonnar Lens를 사용하는 Model은 Rollei35S이고,Carl Zeiss Tessar Lens를 사용하는 Model은 Rollei35T라고 붙여지게 됩니다.지금 수리 의뢰 들어온 카메라는 바로 Rollei35T입니다.

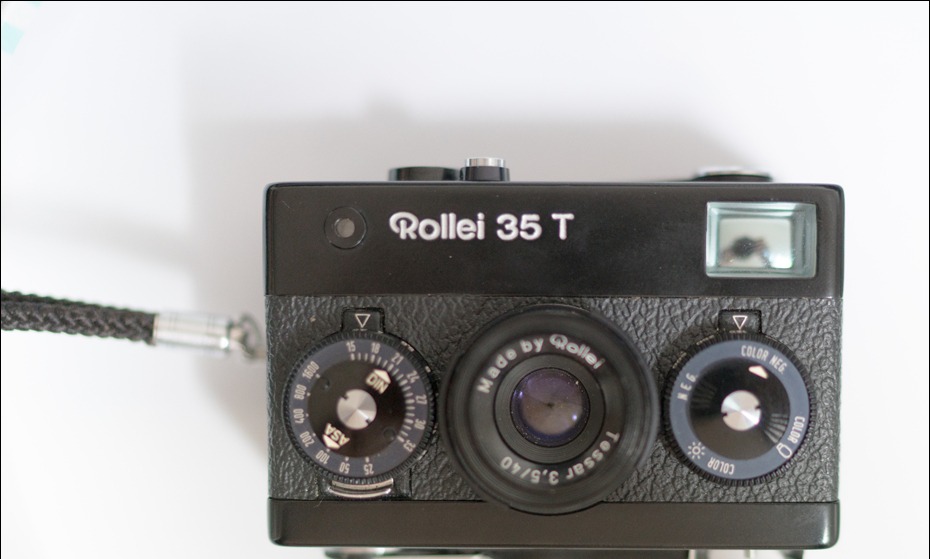

제가 가지고 있는 오리지널 모델보다는 확실히 상태가 깨끗해 보입니다.

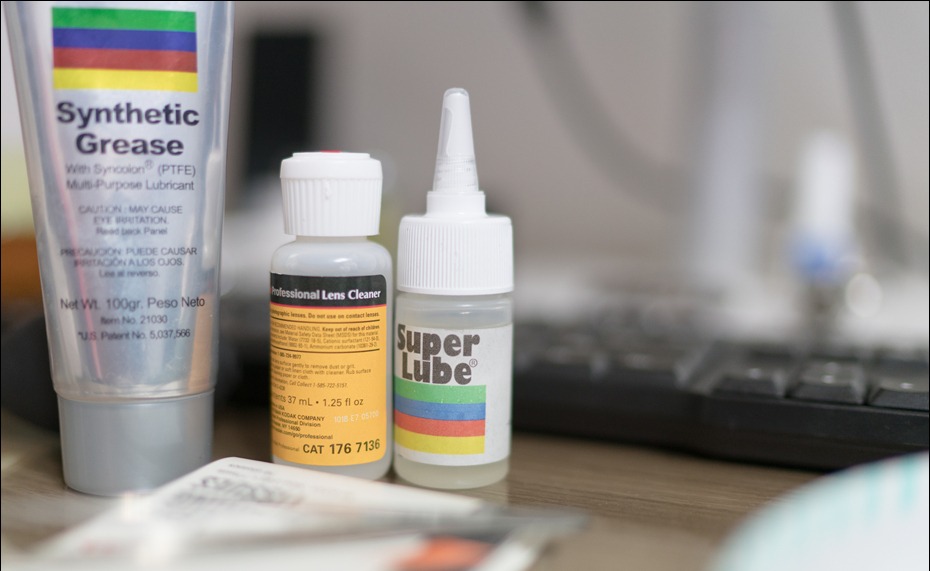

오랜만에 오버홀을 위한 각종 오일과 클리닝 제품들

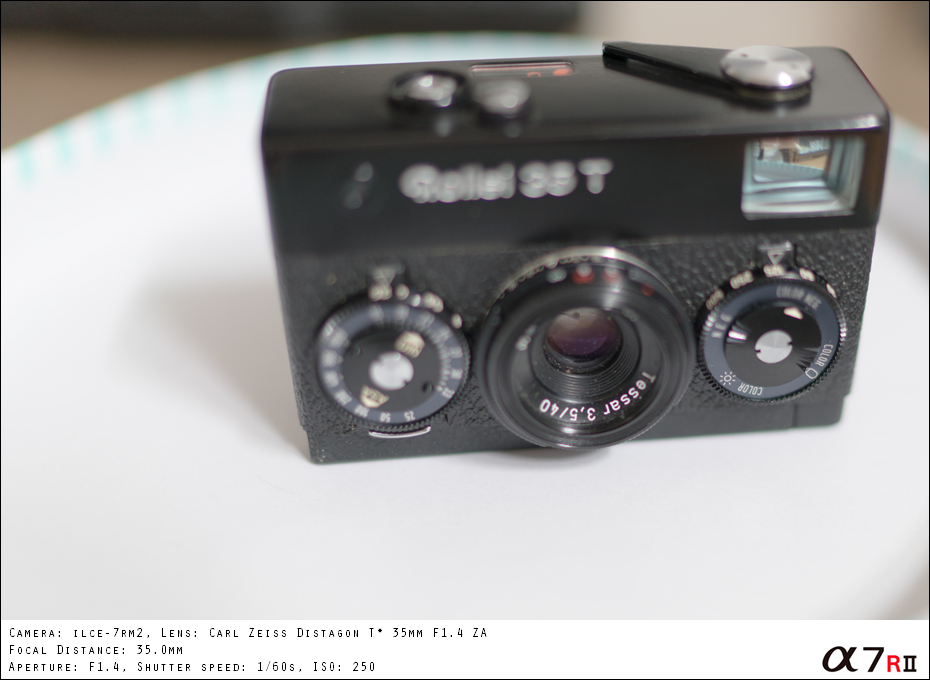

칼자루가 뭐라고 렌즈에 각인된 Carl Zeiss Tessar가 제 마음을 흔듭니다.

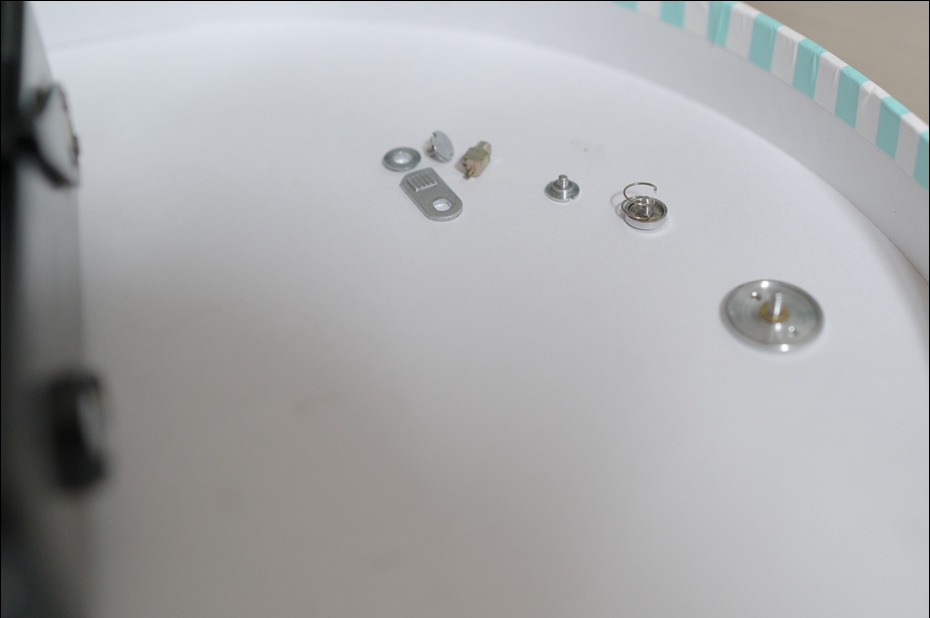

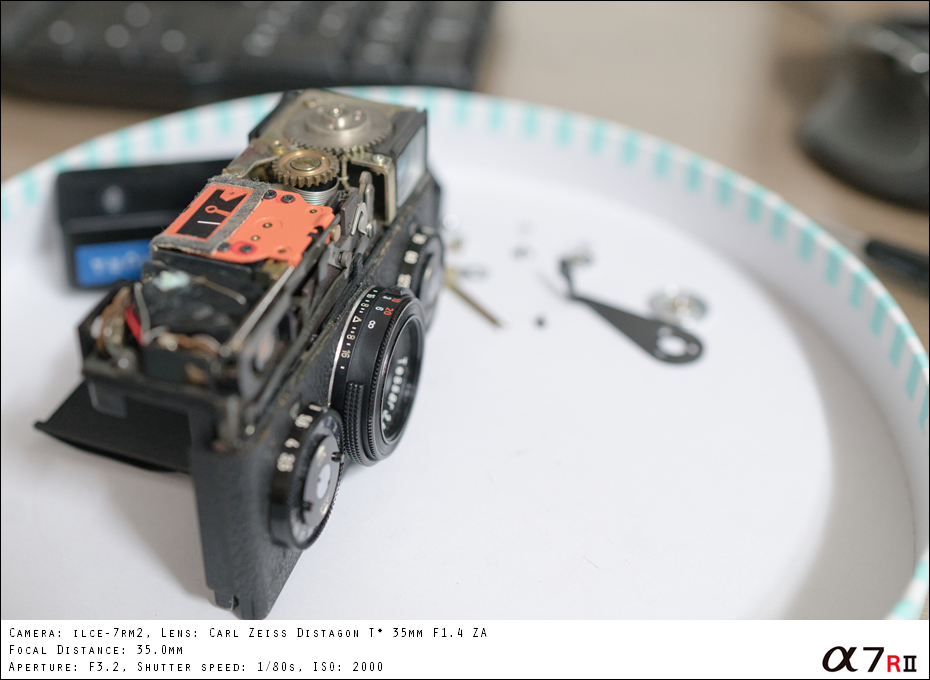

역시 상판을 제거하기 위해 부품을 탈거합니다.

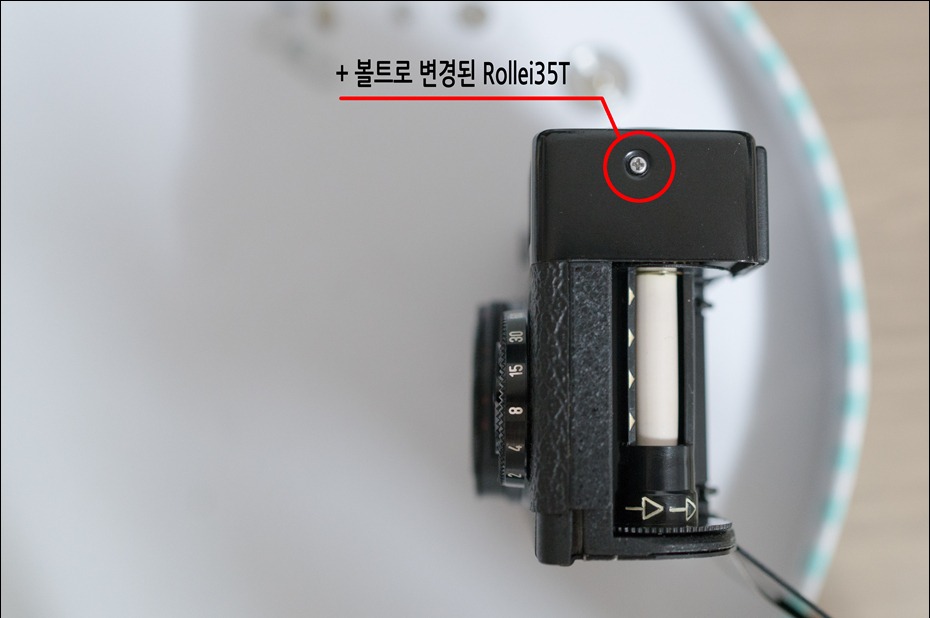

Rollei35T의 측면에는 + 나사를 사용합니다.독특합니다.

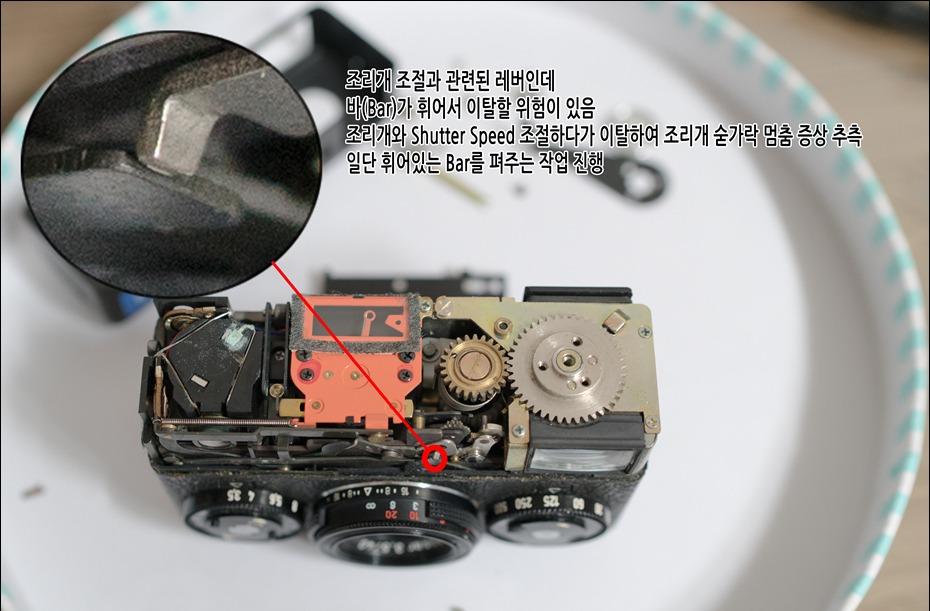

문제점 발견 (문제점 1): 조리개 조절과 셔터속도 조절하는 사이에서 연결해주는 레버입니다.이 레버는 일자로 10cm 가량 되는데중간에서 휘어있었습니다.사진에서 보는 것처럼 위태롭게 걸쳐있습니다.조리개 및 셔터속도 설정할 때마다 움직이는 부분이라 이 부분이 의심이 되었습니다.일단 오작동을 방지하기 위해 롱로우즈로 조심스럽게 원래대로 펴줍니다.

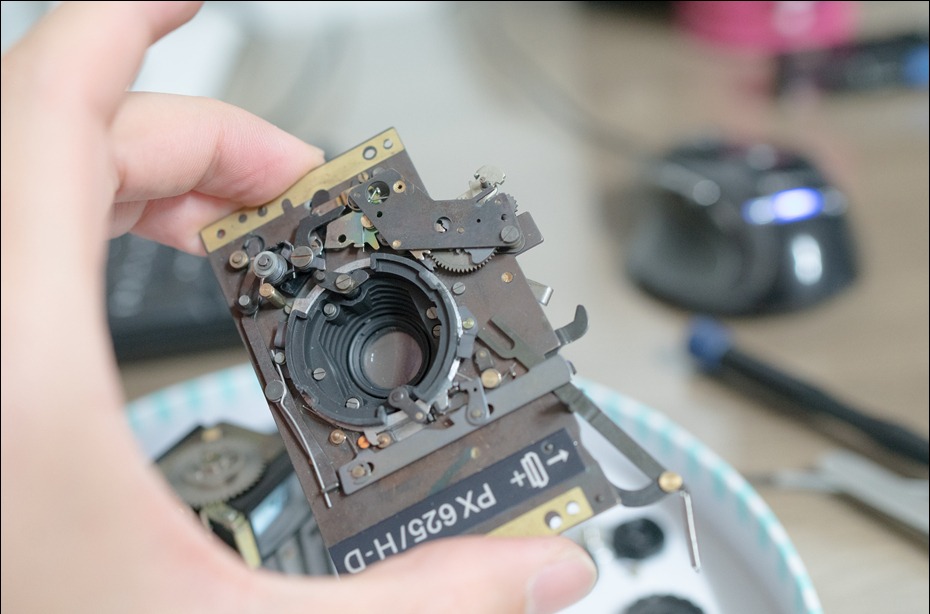

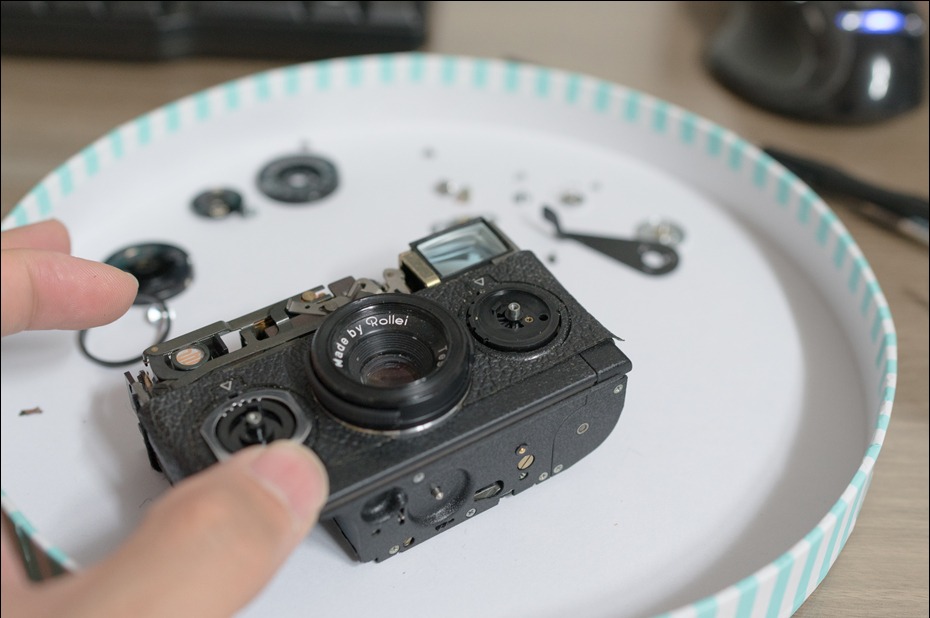

진정한 메커니즘을 분해하기 위해 전면의 다이얼을 분해합니다.이부분이 항상 까다롭습니다.

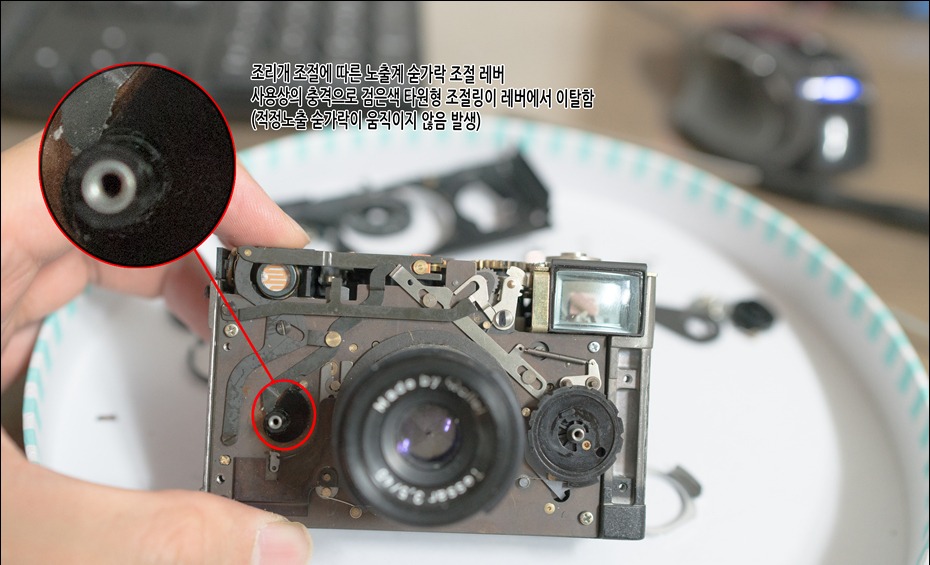

문제점 발견 (문제점 2) : 아마 이 부분이라고 강하게 추측합니다.타원형의 조절 링 위 오일이 굳어서 그런지 조리개 숟가락을 직접적으로 움직이는 레버에서 이탈한 흔적이 있습니다.

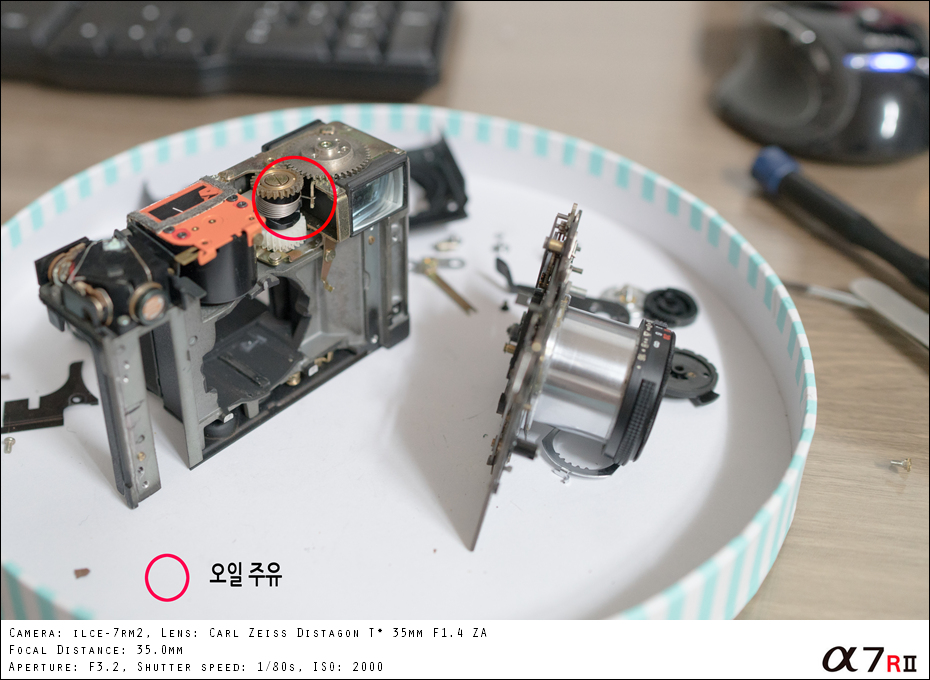

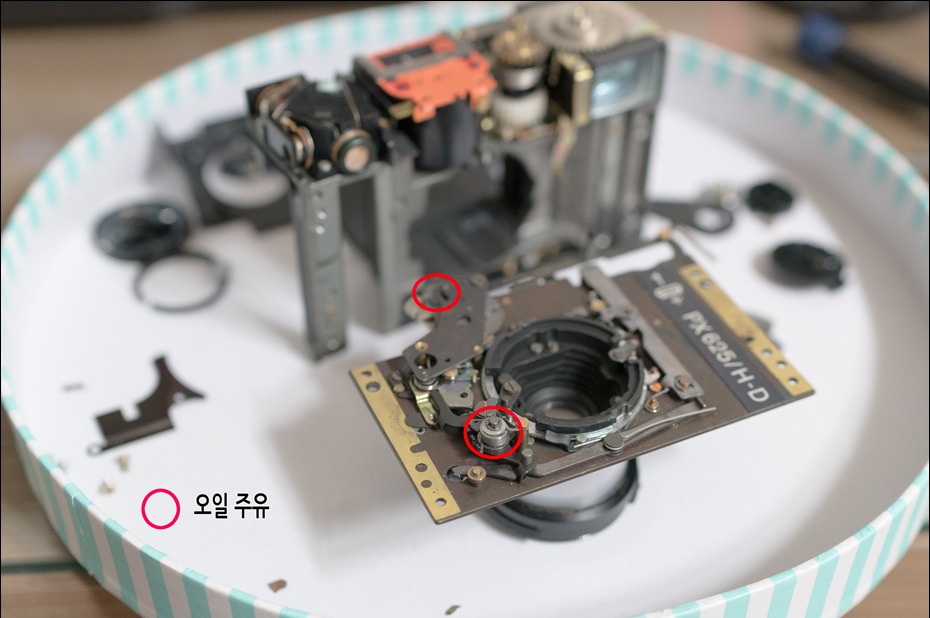

레버가 이탈을 하게 되면 조리개 숟가락은 전혀 움직일 수 없게 됩니다.레버가 이탈을 막기 위해서 다이얼을 고정하는 나사에 원형 스프링이 있는데 이 스프링이 오래되면 텐션이 약하게 됩니다.스프링을 별도로 분리하여 텐션을 확보해줍니다.추가로 타원형 레버가 원활하게 움직이라고 오일을 주유를 합니다.
