[Rollei35] Carl Zeiss Tessar 렌즈 청소 및 초점 단위 변경

안녕하세요 공학소년입니다.오늘은 롤라이35의 렌즈인Carl Zeiss Tessar Lens를 청소하고 목측식 초점거리의 단위가 Feet인데 m(미터) 단위로 보기 좋게 하는 것입니다.

롤라이35의 렌즈 부분을 제거하기 위해서 준비물은핀셋과 테프론 오일, 소형 일자드라이버, 헝겊 등..

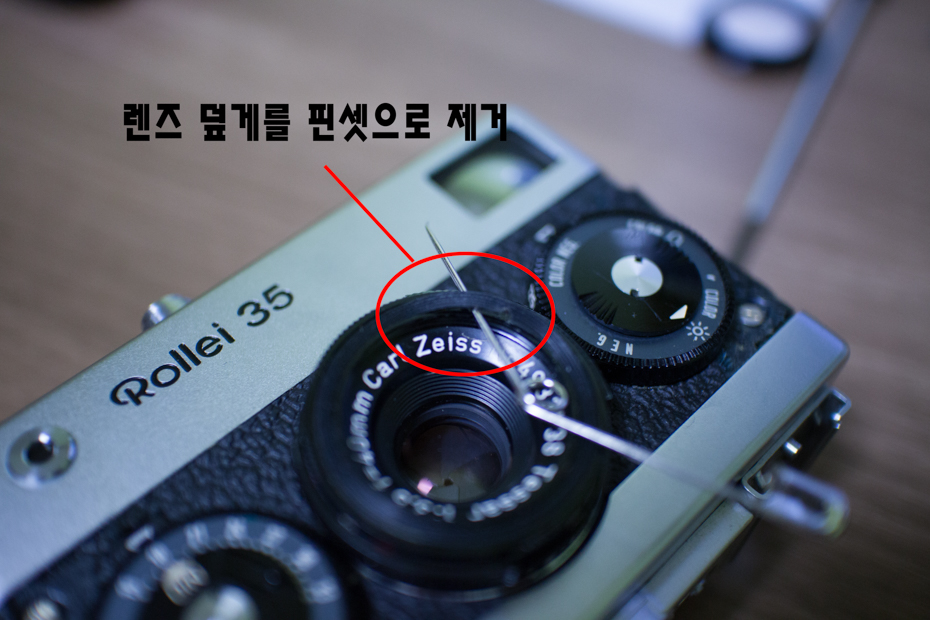

핀셋을 이용해서 렌즈에서 플라스틱처럼 생긴 고무부분을 들어줍니다.렌즈를 잘보시면 핀셋 넣을 수 있게 아주 작은 홀이 있습니다.그 부분에 넣고 살짝 들어서 제거해줍니다.

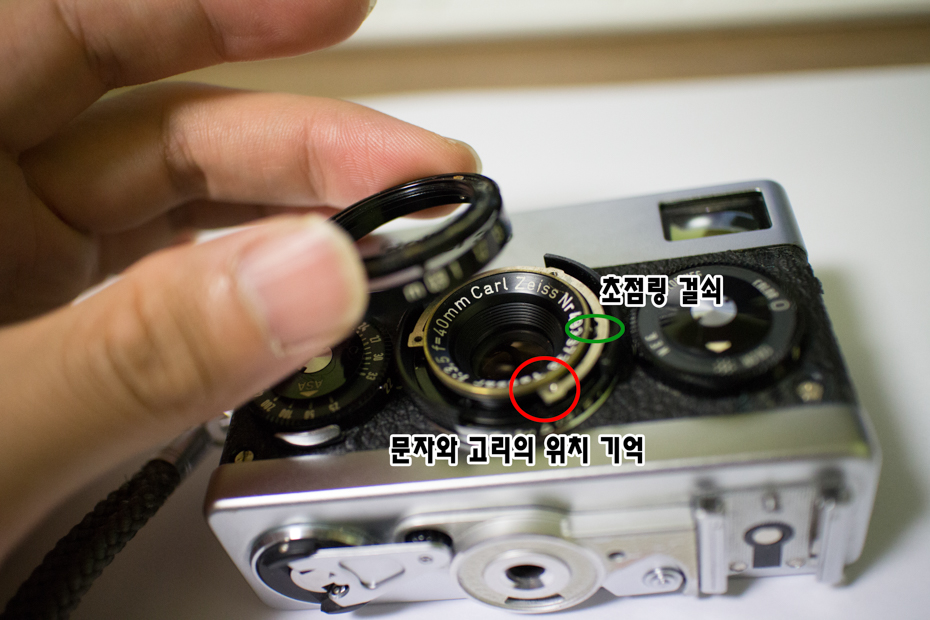

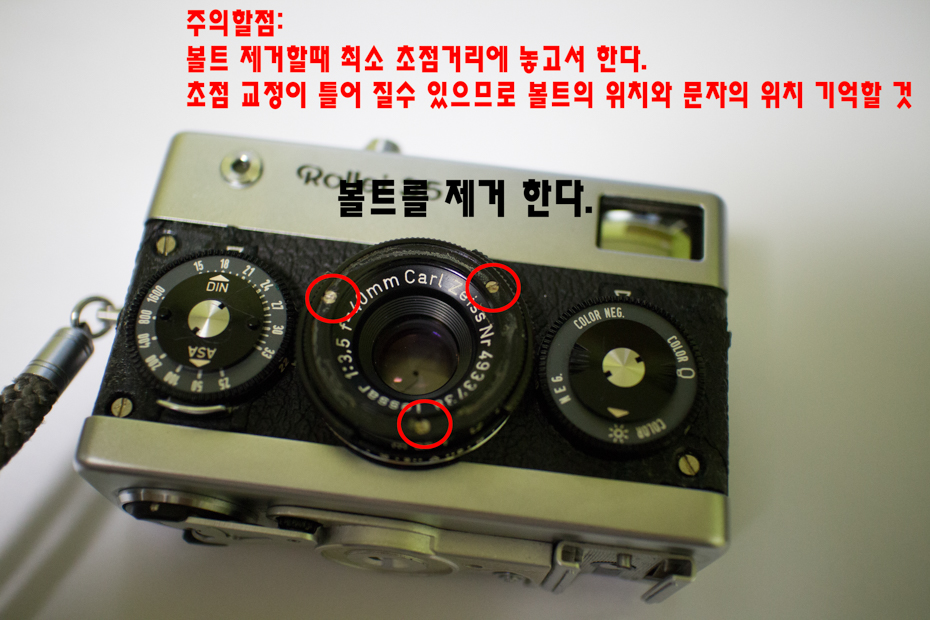

제거하게 되면 위 그림처럼 볼트 3개가 보입니다.그리고 오래된 접착제의 흔적인데 깨끗이 딱아줍니다.그리고 롤라이35의 초점 튜닝은 모두 수작업이라고 판단되며그래서 볼트와 Carl Zeiss 등의 문자가 새겨진 테사렌즈의 위치와측면에 새겨진 초점거리의 위치를 정확하게 기억해야합니다.그래야 초점튜닝을 따로하지 않아도됩니다.그리고 이러한 작업은 최소초점 거리에 놓고 작업합니다.

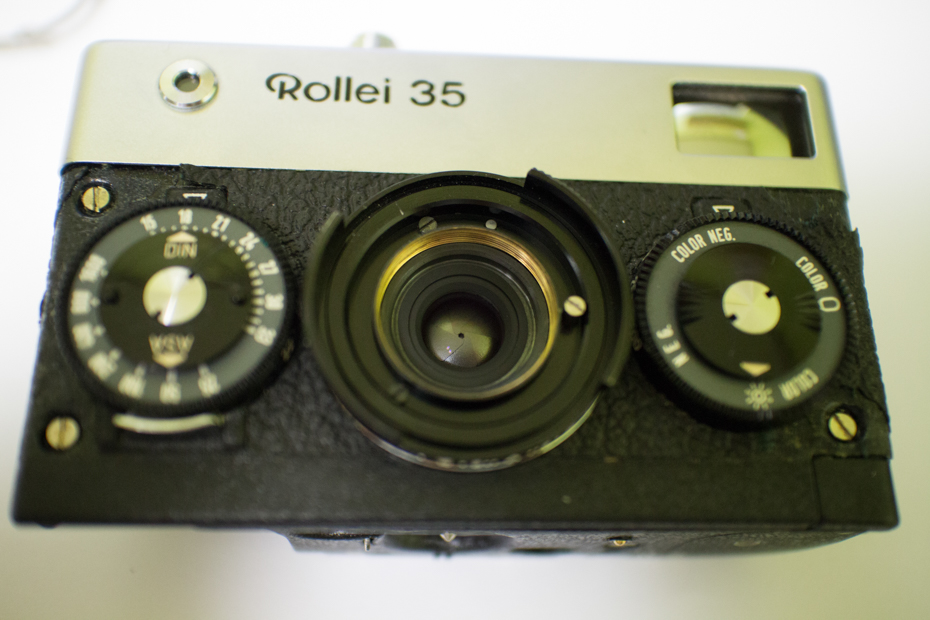

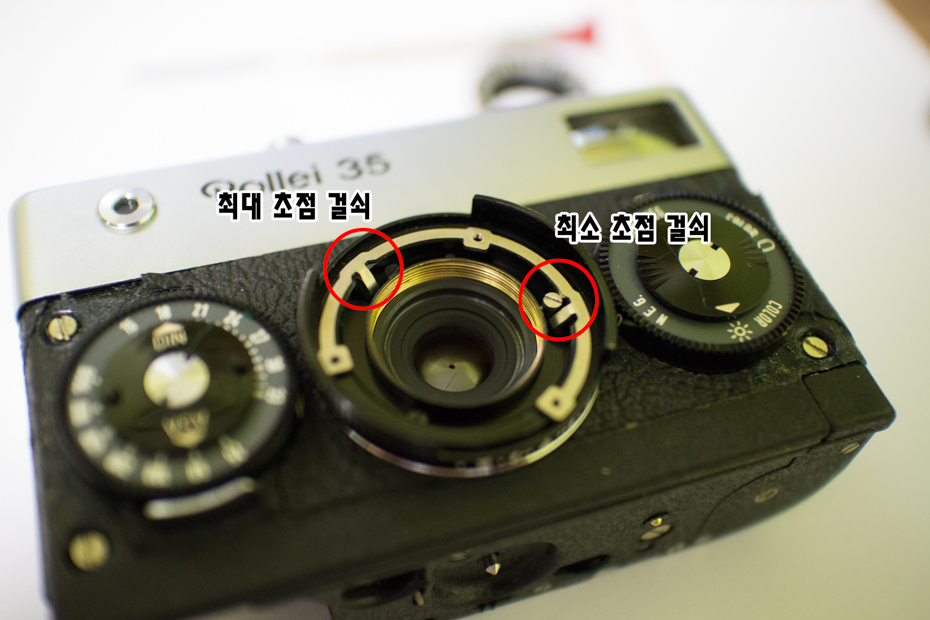

일자드라이버를 이용하여 렌즈 위 덮게를 제거합니다.그러면 렌즈 고정용 링이 보입니다.렌즈 고정용링의 기능은초점거리 튜닝값 대로 렌즈에 고정해주는 것과최소 초점과 최대 초점 걸쇠가 있어서 더이상 렌즈가 돌아가지 않도록해줍니다.

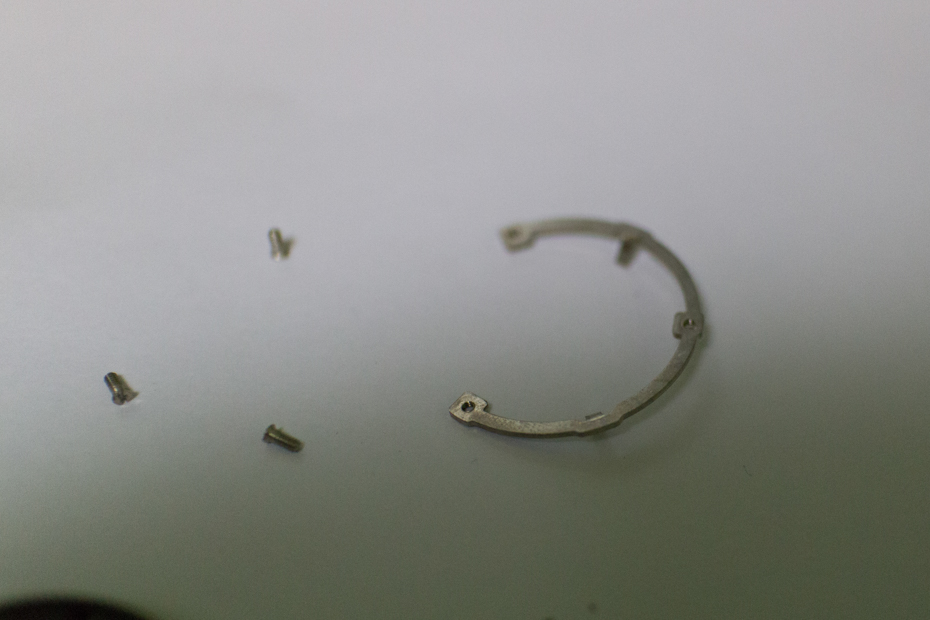

렌즈 고정 링과 볼트를 세척제로 깨끗하게 딱아줍니다.오래된 세월인데 녹슬지 않았네여^^

이제 테사렌즈를 시계반대방향으로 돌려서 제거해줍니다.이때 살짝 누르면서 돌립니다.최소초점에서 몇 바퀴 몇 위상을 돌려서 렌즈가 탈거되는지 짐작하셔야합니다.(초점이 틀어질 수 있기 때문에)

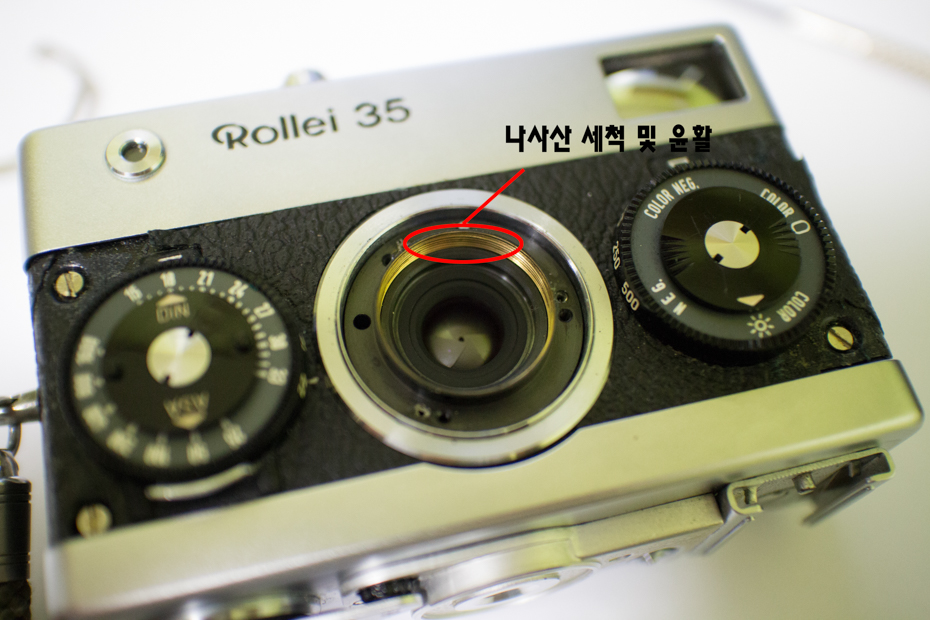

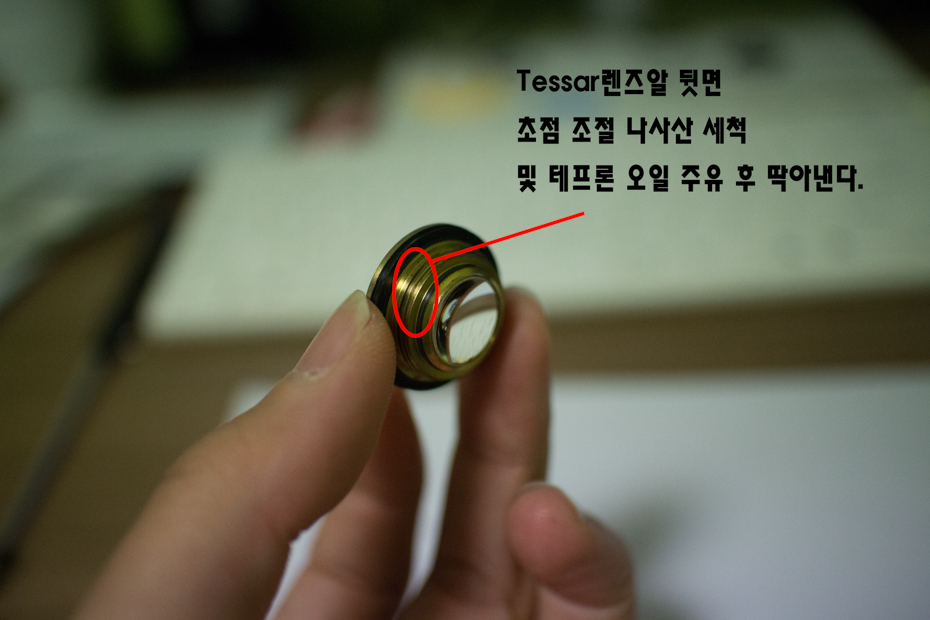

초점을 마출때 바로 저 나사산이 돌아가면서 마추는 건데오래되서 윤활류가 굳거나 없습니다.그래서 뻑뻑한데저 부분을 세척제로 깨끗이 딱아내고테프론 오일로 주유를 살짝해줍니다.너무 많으면 다른데 샐 수 있기때문에 살짝 도포하고 딱아내 줍니다.

반대쪽에도 세척및 윤활을 해줍니다.오래된 필름카메라다 보니 검은 때가 많은데 모두 제거해줍니다.

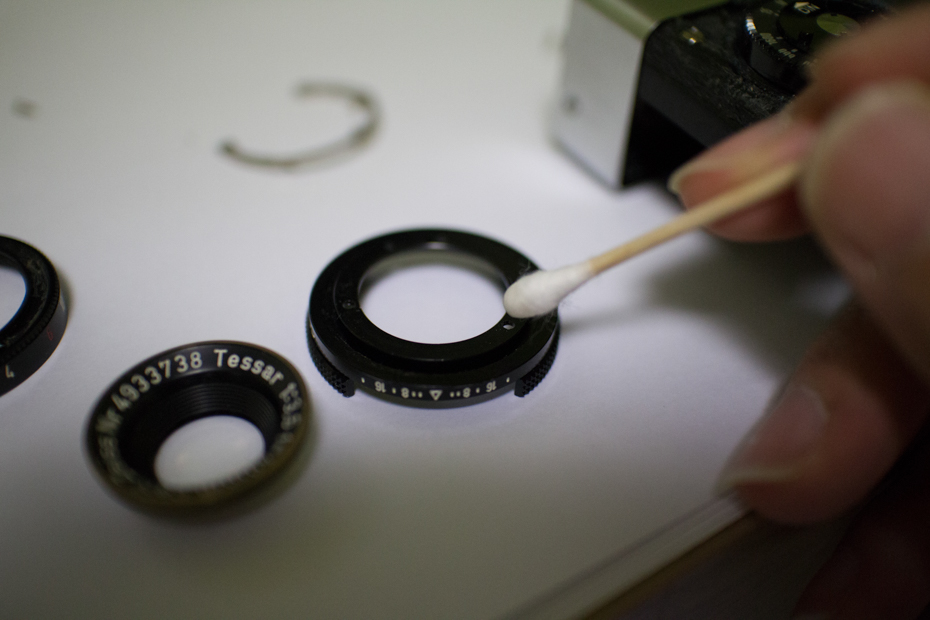

WD-40 세척제를 액상으로 한다음에 면봉을 이용하여 깨끗히 딱아냅니다.

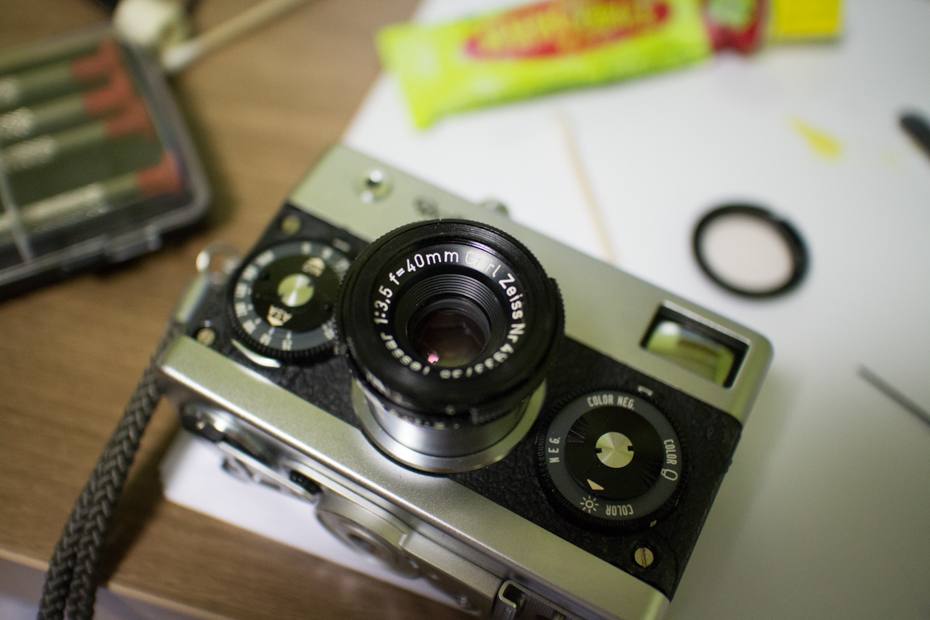

1단계 재조립후 말끔해진 모습..^^

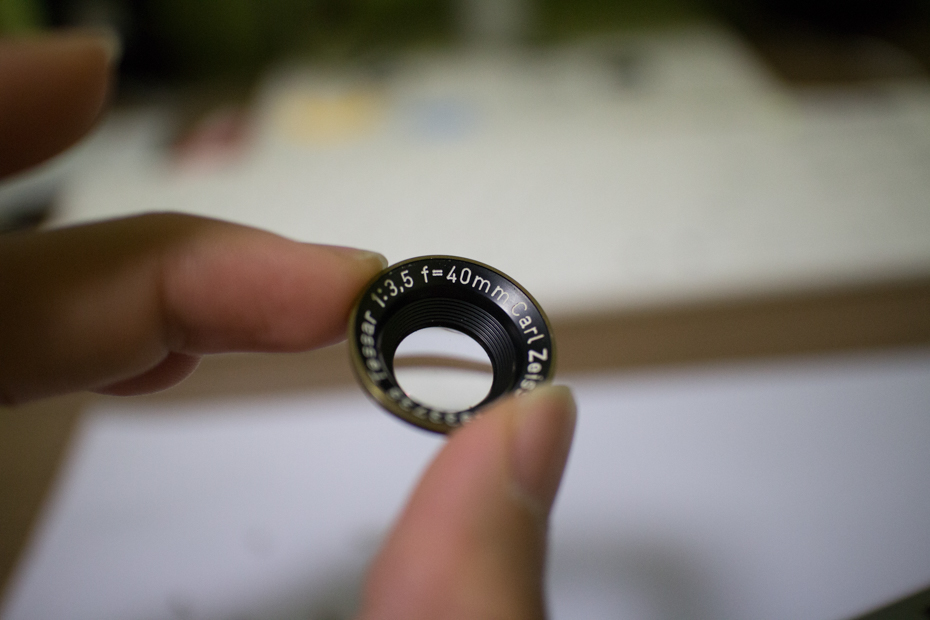

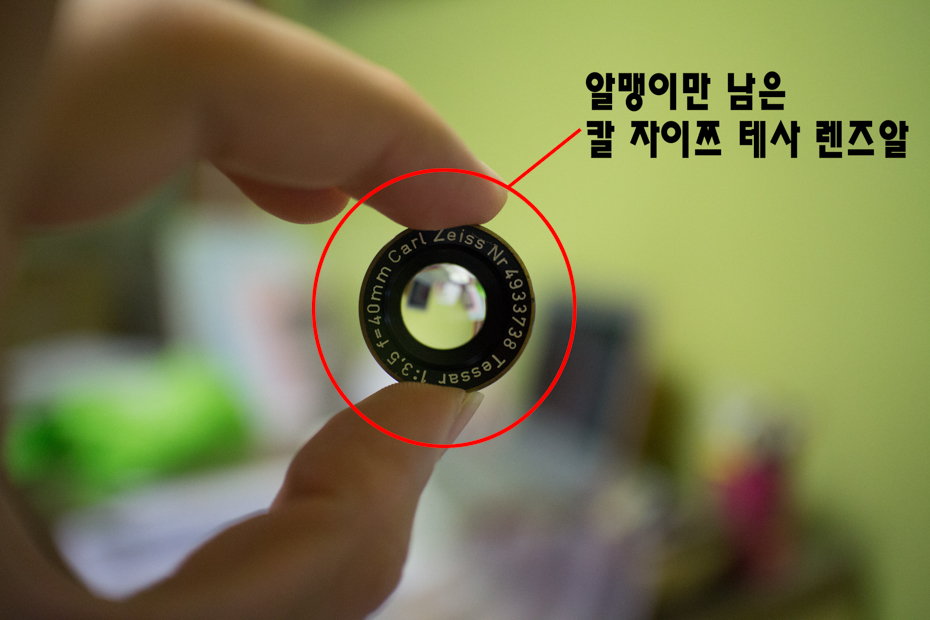

알맹이남 분리된 Tessar 렌즈 알도 렌즈 클리너를 이용해서 먼지등을 안쪽부터 제거해줍니다.매번 말씀드리듯 오래된 렌즈다보니 코팅 벗겨지지않게 최소한으로 딱아냅니다.

분리할때 위치를 정확하게 똑같이 재배치합니다.롤라이35는 아주 중요합니다.

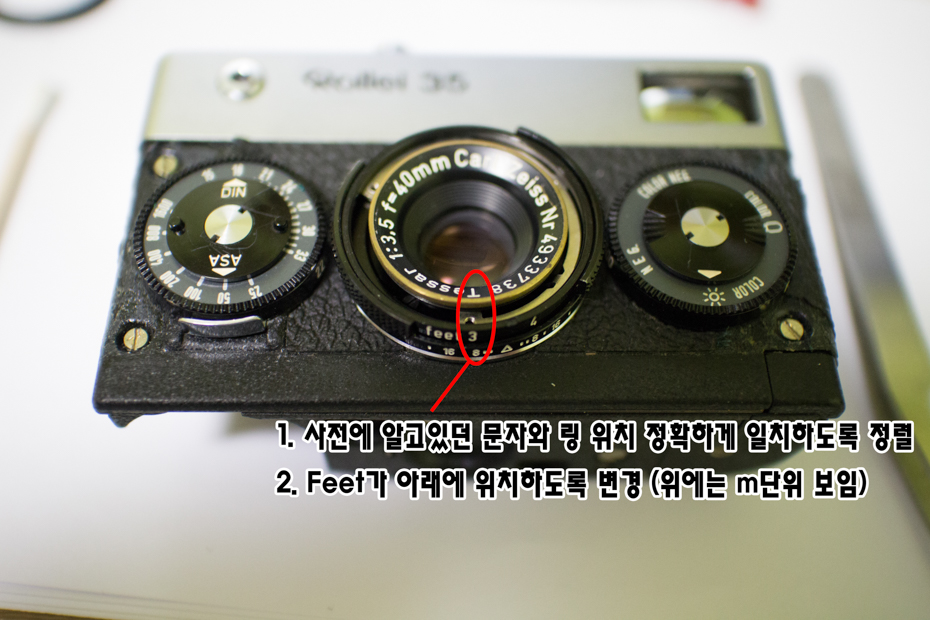

렌즈알도 체결해서 분리했던 위치대로 똑같이 돌려서 위치 조정을 합니다.그리고 Feet라고 써있는 부분이 원래 m 였는데 180도 돌리면 위 그림처럼 Feet로 조정합니다.이렇게 하면 위에서 내려보면Feet 단위가 아닌 m(미터) 단위로 초점을 마출 수 있습니다.아주 중요한 작업 이었습니다.

고무링도 돼지 본드를 소량 뭍혀서 다시 조립했습니다. 이렇게 간단하게 Tessar 렌즈를 분리하고 세척하고,초점링 돌아가는 나사산 세척도 하고, 부드럽게 오일링도 다시했습니다.그리고 초점 단위도 미터 단위로 한국인에게 맞게 튜닝했습니다. 셔터에 유막이 끼지않는 한 다시 뜯는 일은 없을 거 같습니다.문제 없이 롤라이35 렌즈 오버홀 끝^^
