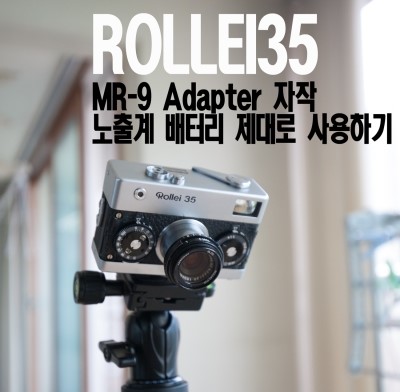

안녕하세요 공학소년입니다. 오래된 필카인 롤라이35(Rollei35) 를 이베에서 구입하고별짓다하고있습니다. 롤라이35(Rollei35)는 오래된 카메라이고, 노출계는 1.35V 수은전지를 사용합니다.하지만 21세기인 지금은 단종되고 없습니다.단종 원인은 자연문제때문이라고 합니다. 그래서 대체제품으로 625(MR9)라는 알카라인 건전지입니다.게다기 이 제품도 저가 중국산이고, 전압도 1.5V입니다. 근데 큰 문제는 알카라인 건전지는 용량에 따라서 출력전압이 다르기 때문에 Cds노출계의 노출값이 변동됩니다.참 어려워여 그쵸?
그래서 찍을때마다 보정을 해줘야합니다. 그래서 MR-9의 껍데기는 사용하면서 수은전지를 사용하여 동일한 출력전압을 수명이 다될때까지 사용하는게 목적입니다.

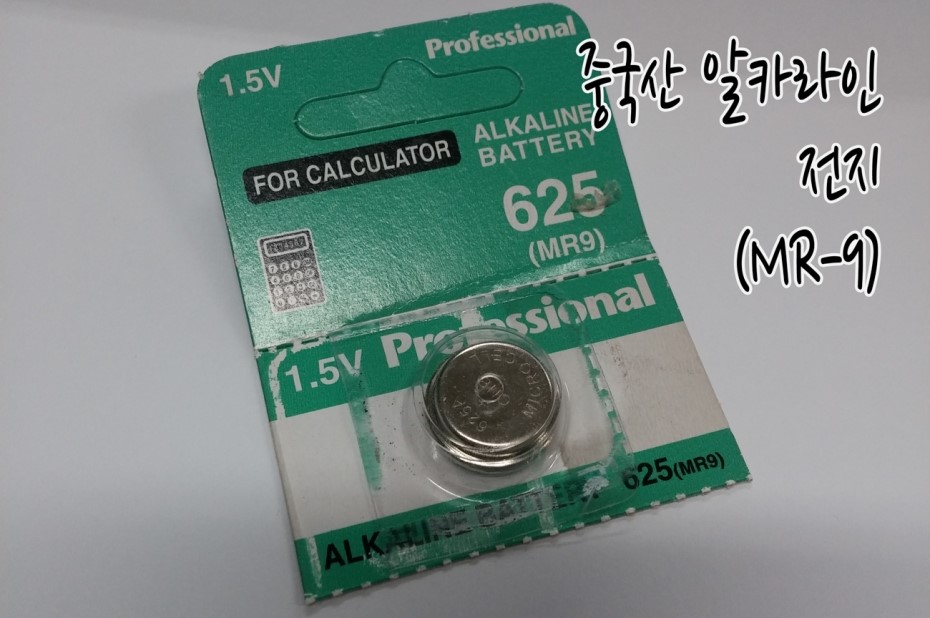

일단 MR-9껍데기를 얻기위해서 구입한 MR-9 배터리입니다.

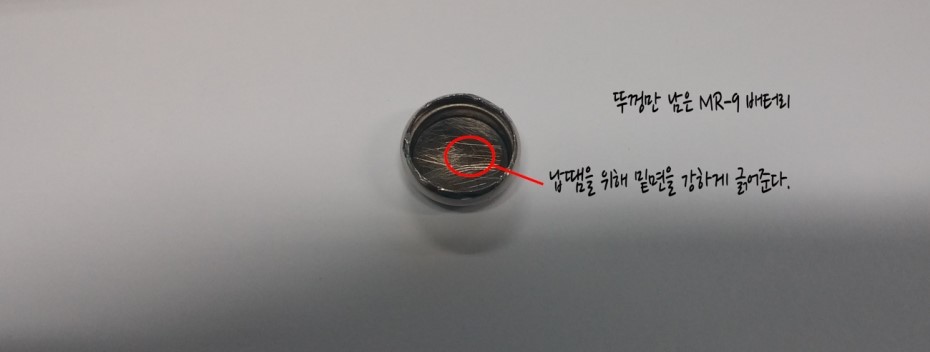

뚜껑따는게 참 힘들었는데요 아무튼 별짓다해서 내용물을 비워내고 뚜껑만남았습니다.

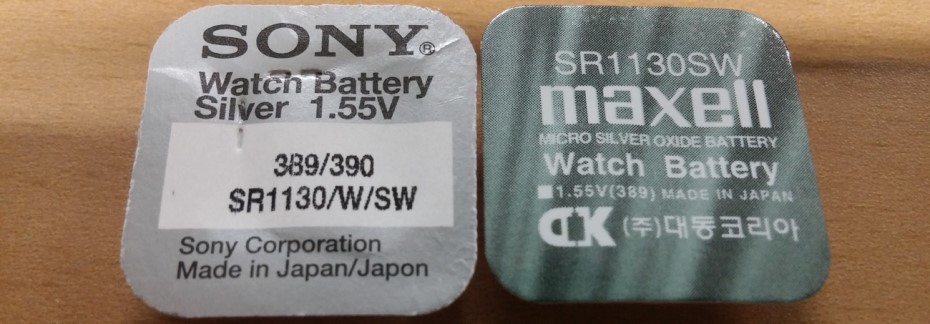

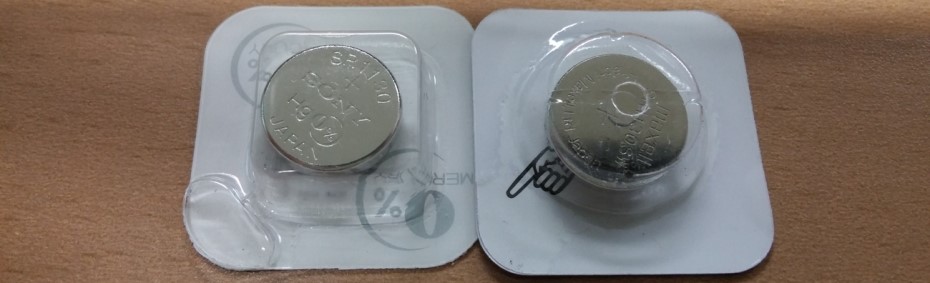

이제 믿음이가는 수은전지 멕셀 제품과 소니 제품 두 제품을 구입했습니다.전압을 측정하니 둘다 정전압 1.55V가 출력됩니다.
마이크로 실버 옥시드 배터리로 수명이 다될때까지 거의 전압이 일정하다고합니다.그래서 SR1130 배터리로 결정했습니다.

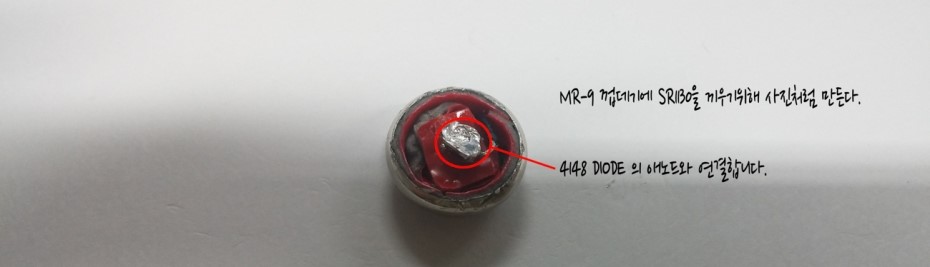

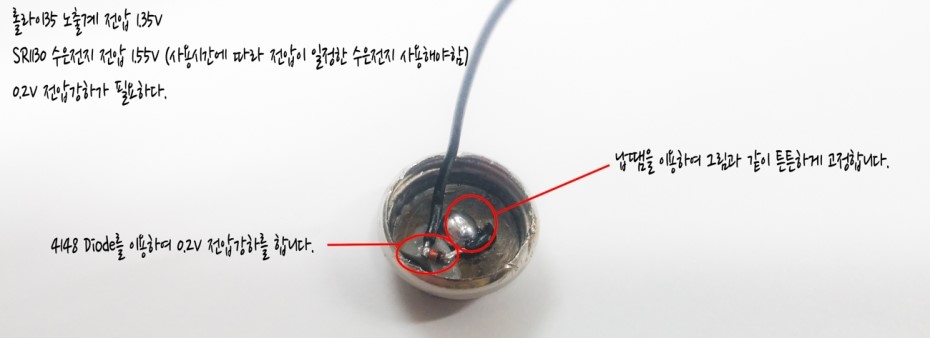

4148 Diode의 캐소드 부분을 전선과 연결하고 그 전선의 끝을 MR-9 껍데기(+) 면에 납땜합니다.(참고: MR-9 껍데기에 납땜을 잘하기 위해서 납땜할 위치를 긁어내야합니다.)
4148 다이오드에 연결된 전선들이 MR-9 껍데기에 합선되지 않도록 3M 절연테이프로 돌돌 말아줍니다.

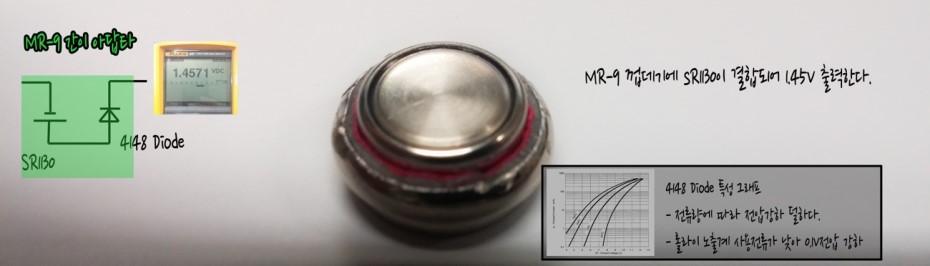

드디어 롤라이35 전용 배터리가 완성되었습니다.
4148 다이오드가 사진의 그래프처럼 cds 소자의 전류량에 따라 전압 강하량이 다르게됩니다.워낙 미소전류가 흐르기때문에 예상했던 1.35V는 안되지만 0.1 강하된 1.45V가 되었습니다. 필름의 노출관용도가 디지털보다 높기때문에 이정도로 만족하고 사용하면 됩니다. 롤라이35가 아니더라도 오래된 필름카메라에 사용되는 배터리를 이런식으로 사용하면 됩니다.어렵지만 한번 하면 지속적으로 사용가능하니까 한번 시도해보시기 바랍니다.
